Čistírna odpadních vod je zařízení, ve kterém dochází k čištění odpadních vod. Čistírny bývají budovány v blízkosti různých provozů, kde slouží k čištění průmyslových vod a odpadních vod ze zemědělské výroby. Dále bývají u měst a obcí, kde čistí vody komunální a smíšené, tedy komunální s průmyslovými. Čistírny mohou být mnoha typů. Rozdělují se hlavně podle velikosti a typu čistírenského procesu. Nejčastějším typem používaných ČOV v ČR je mechanicko-biologická čistírna.
ČOV funguje jako předčištění a dočištění probíhá v tzv. recipientu, tj. v přirozeném vodním toku. V rámci čistírny jsou zřizovány další objekty na likvidaci vzniklých kalů a látek, jako jsou kalová a plynová hospodářství. Vypouštění odpadních vod do recipientů se v Česku řídí zákony České republiky, konkrétně zákonem o vodách a zákonem o vodovodech a kanalizacích pro veřejnou potřebu. Povolení k vypouštění vydává Vodoprávní úřad, což je speciální stavební úřad při odborech životního prostředí místně příslušných Městských úřadů s rozšířenou působností.
Odpadní voda je na ČOV přiváděna hlavní stokou ze stokové sítě, na jejímž konci je umístěn lapák štěrku. Ten zachycuje nejhrubší nerozpuštěné látky (např. štěrk) uplatňuje se především při zvýšeném průtoku odpadních vod. Dalším stupněm jsou česle. Ty odstraní hrubé plovoucí nečistoty. Česle bývají s ručním nebo strojovým shrabováním naplavenin (tzv. shrabky), alternativou česlí jsou buď síta, anebo mělnící česle a dezintegrátory, které se někdy používají na malých ČOV. Posledním zařízením pro mechanické čištění je usazovací nádrž. Zde probíhá usazování jemných nerozpuštěných látek a stírání plovoucích nečistot z povrchu nádrže. Vzniká primární kal, který je zpracováván v kalovém hospodářství. Tato část je obzvlášť důležitá pro systémy s nitrifikací a pro zkrápěné biofilmové reaktory.

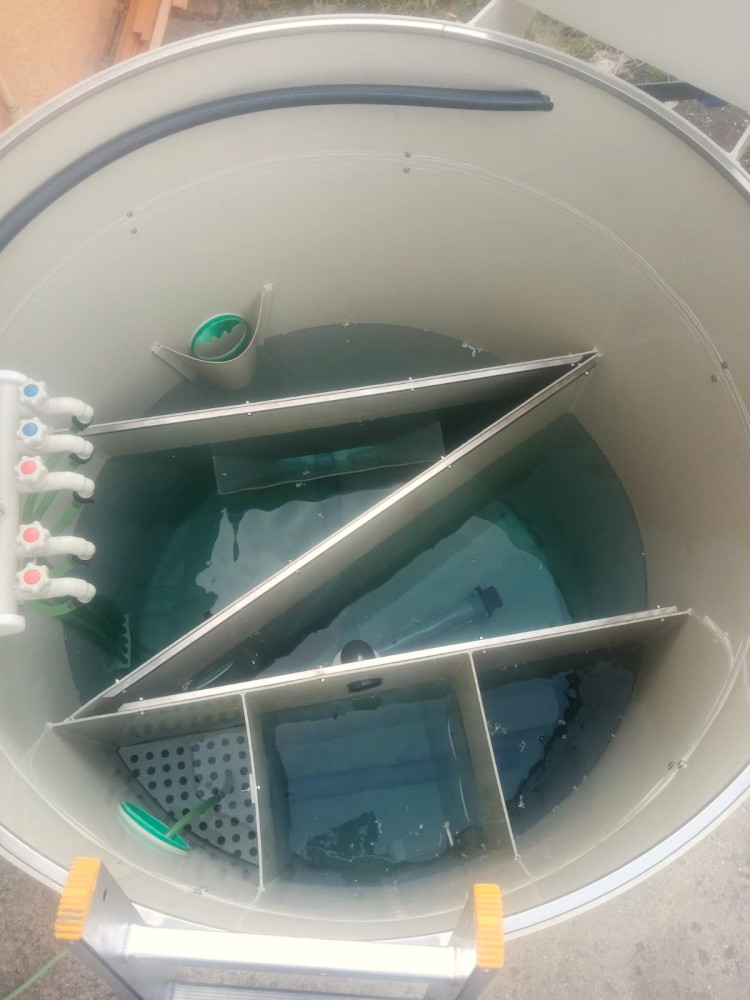

Biologické čištění probíhá v biologickém reaktoru. Zde je znečištění z odpadní vody odstraňováno pomocí mikroorganismů nazývaných aktivovaný kal. Aktivovaný kal je v biologickém reaktoru kultivován buď jako suspenze (tzv. aktivační systémy), nebo na pevném nosiči (tzv. biofilmové reaktory). Těchto reaktorů je celá řada typů. Aktivovaný kal dokáže z odpadní vody odstranit značné množství organického znečištění i sloučenin dusíku a fosforu. Směs vody a aktivovaného kalu pak teče do dosazovací nádrže, kde dochází k oddělení vyčištěné vody od aktivovaného kalu v důsledku jeho sedimentace. Část aktivovaného kalu je vracena zpět do biologického reaktoru jako tzv. vratný kal a část je oddělena jako přebytečný kal a odváděna ke zpracování do kalového hospodářství.

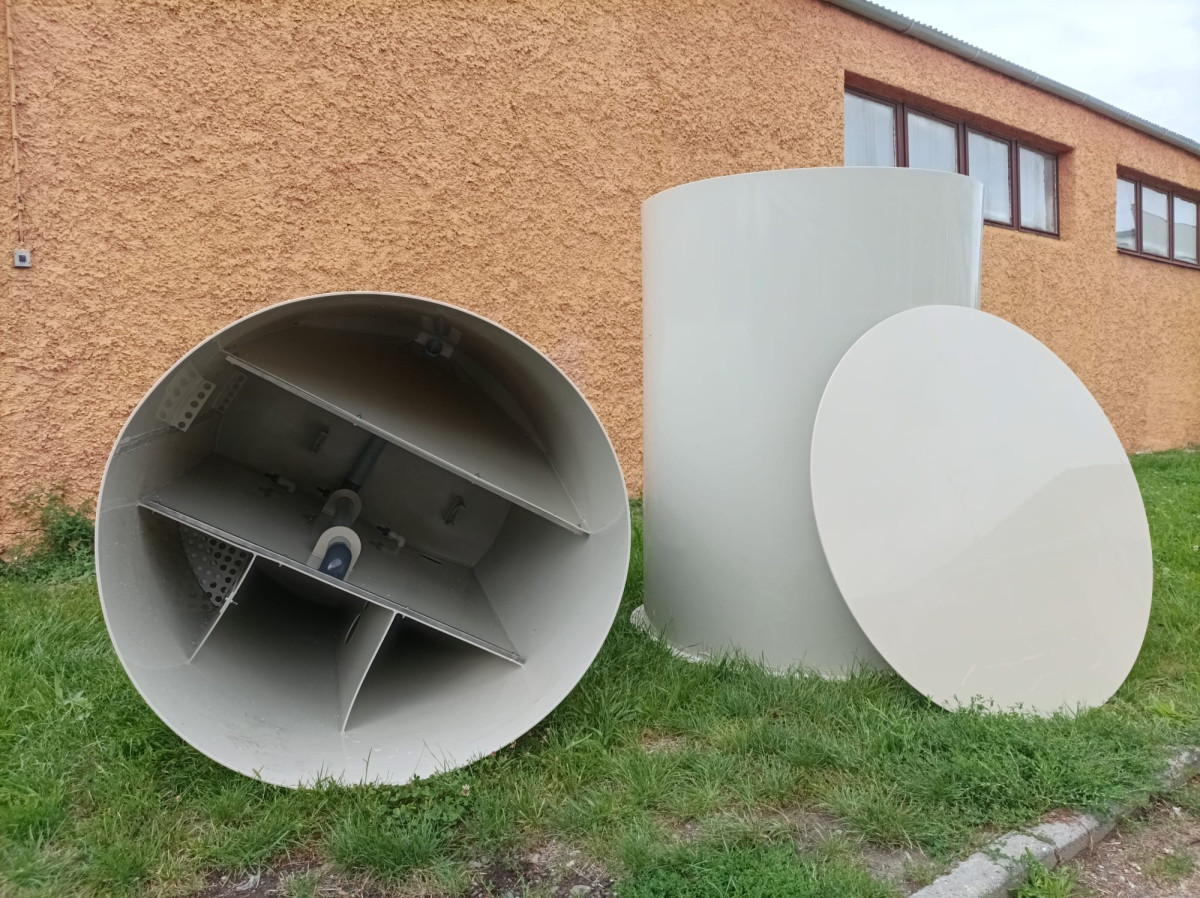

Čistírny SILT jsou certifikované - disponují označením CE, tzn. splňují podmínky dle normy ČSN EN 12566-3:2006. Jedná se o kruhové biologické čistírny na špičkové technologické úrovni s dvacetiletou tradicí.
Čistírny SILT vyžadují minimální nároky na údržbu - činnost probíhá automaticky. Kontrolu funkčnosti stačí provádět jednou za měsíc. Odkalování čistírny probíhá nejdříve po 2 letech od uvedení do provozu a to jen 300-400l obsahu. Při přerušovaném režimu se tento interval výrazně prodlužuje.
Vypouštění vyčištěných odpadních vod je možno řešit do kanalizace, vodního toku, nádrže na zálivku, popřípadě do trativodu.

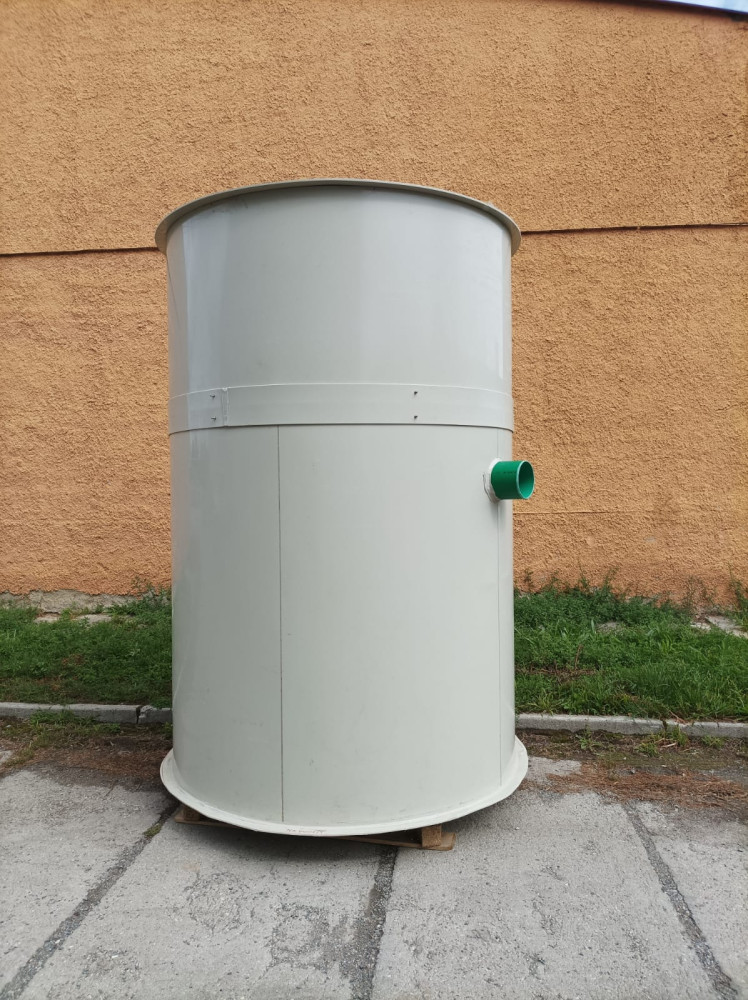

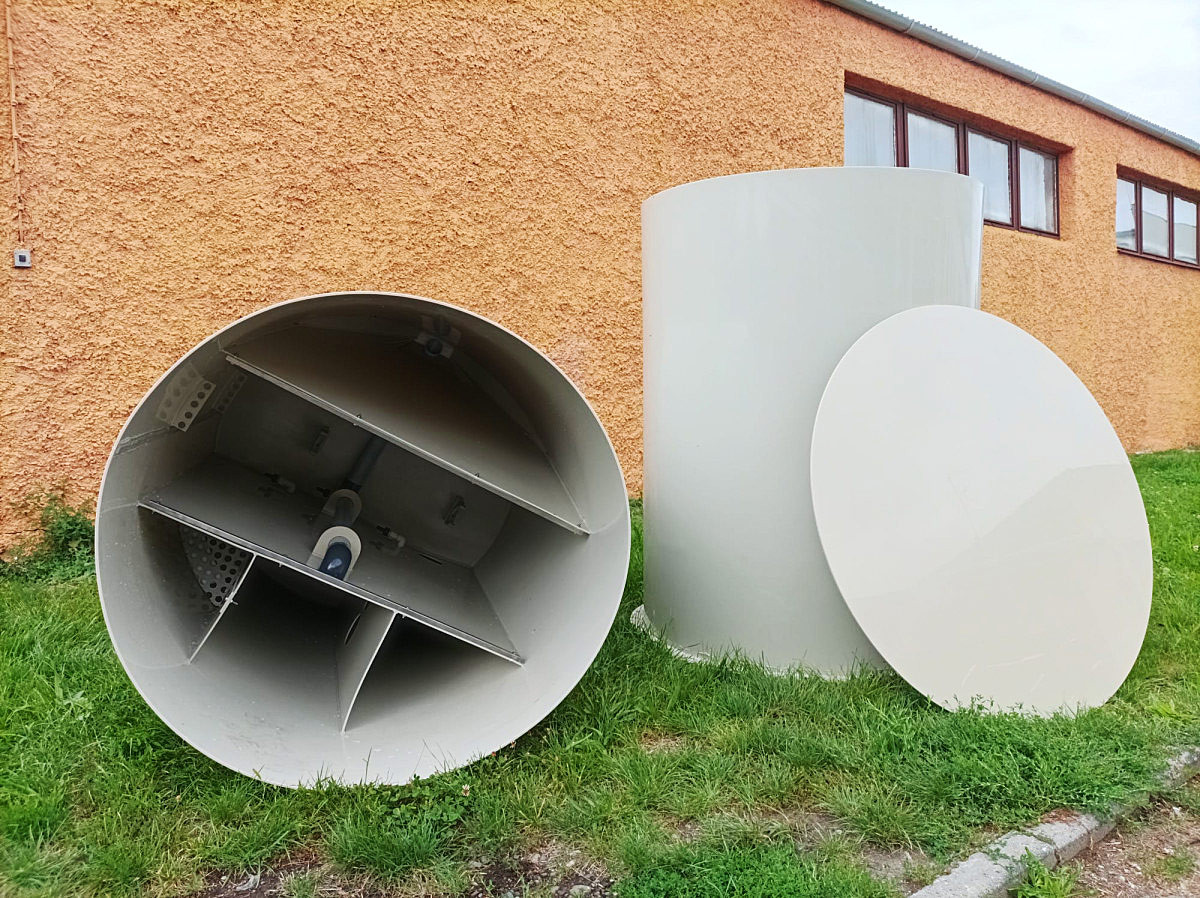

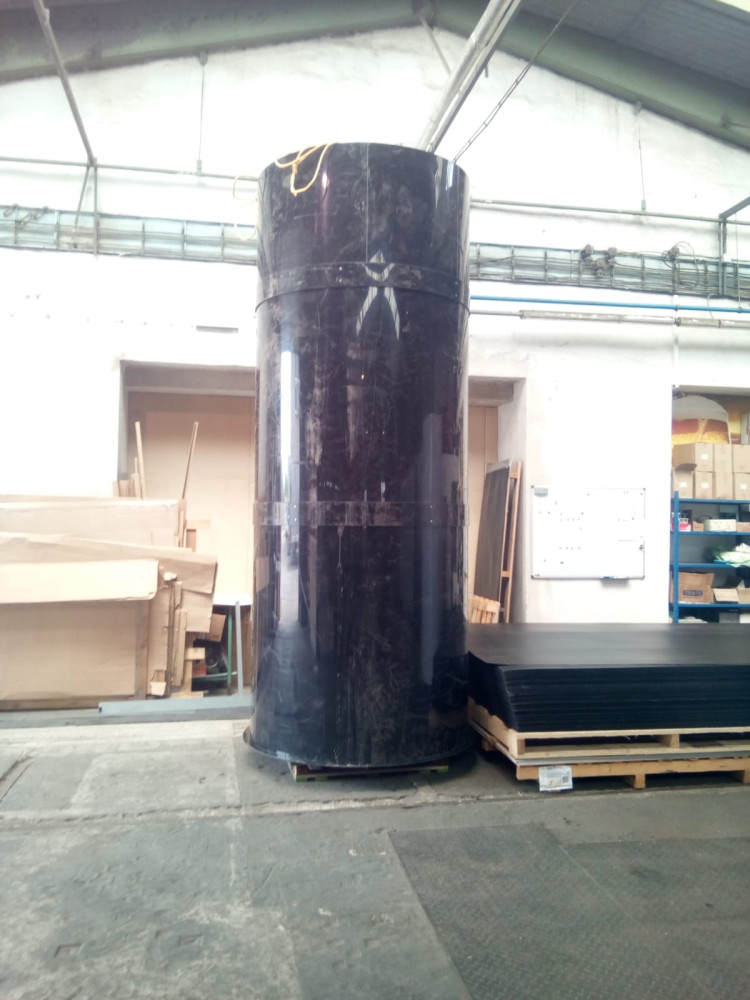

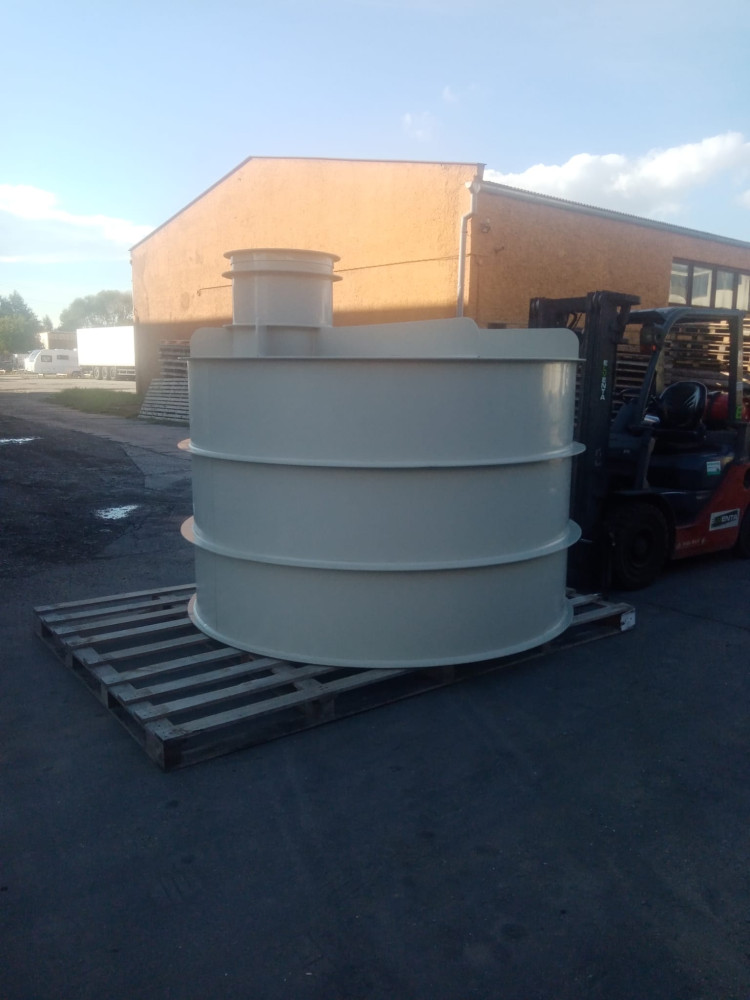

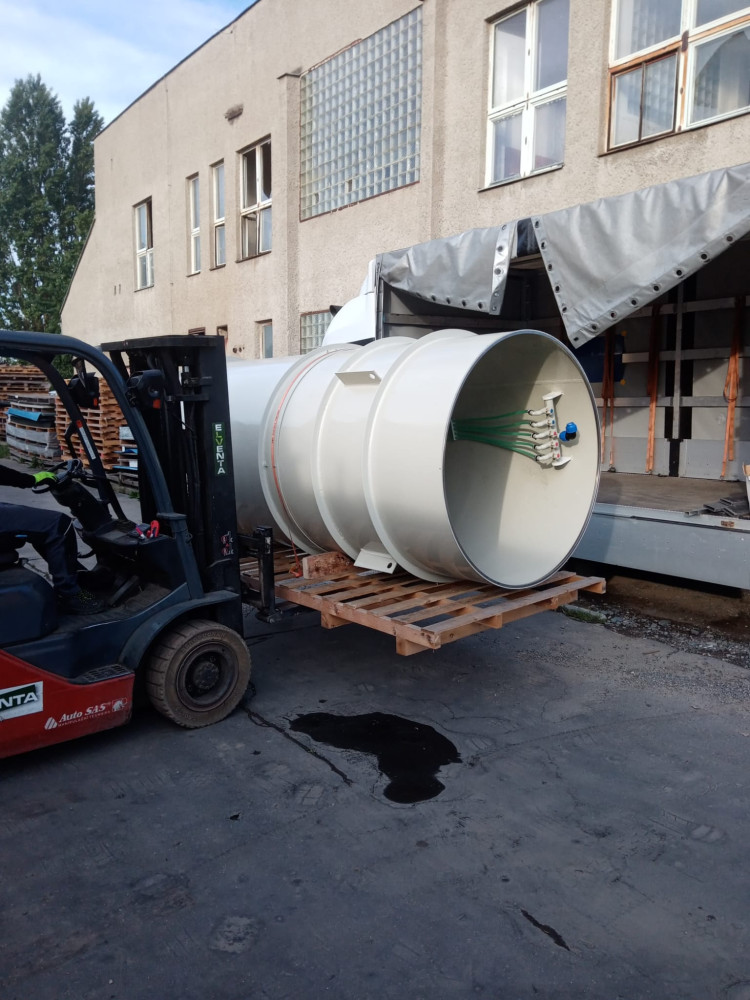

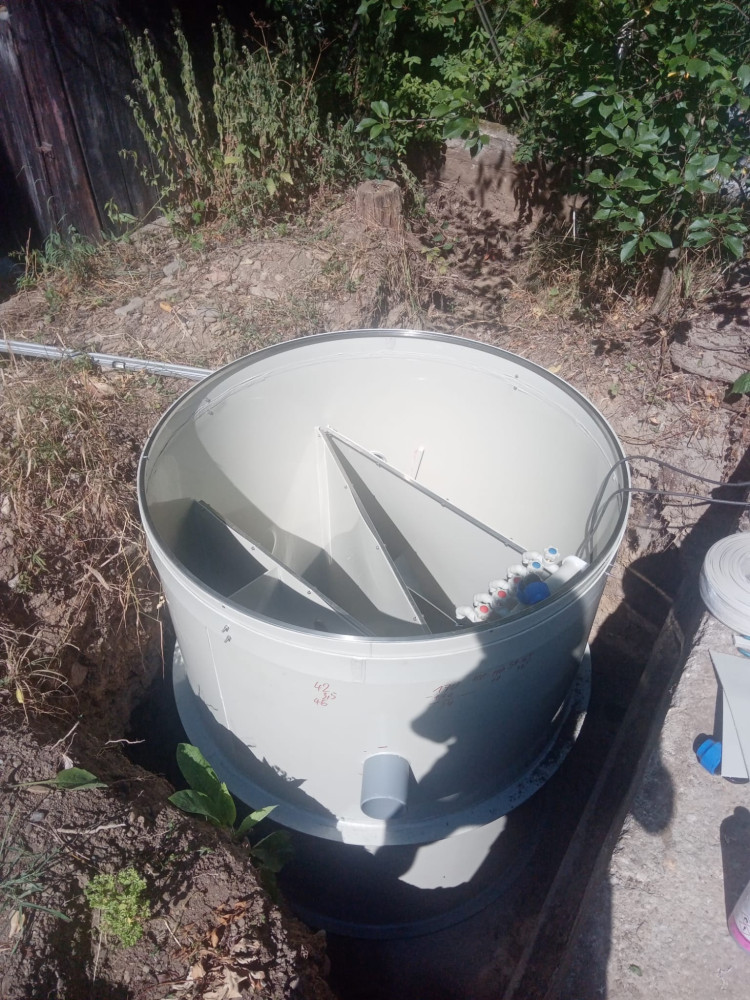

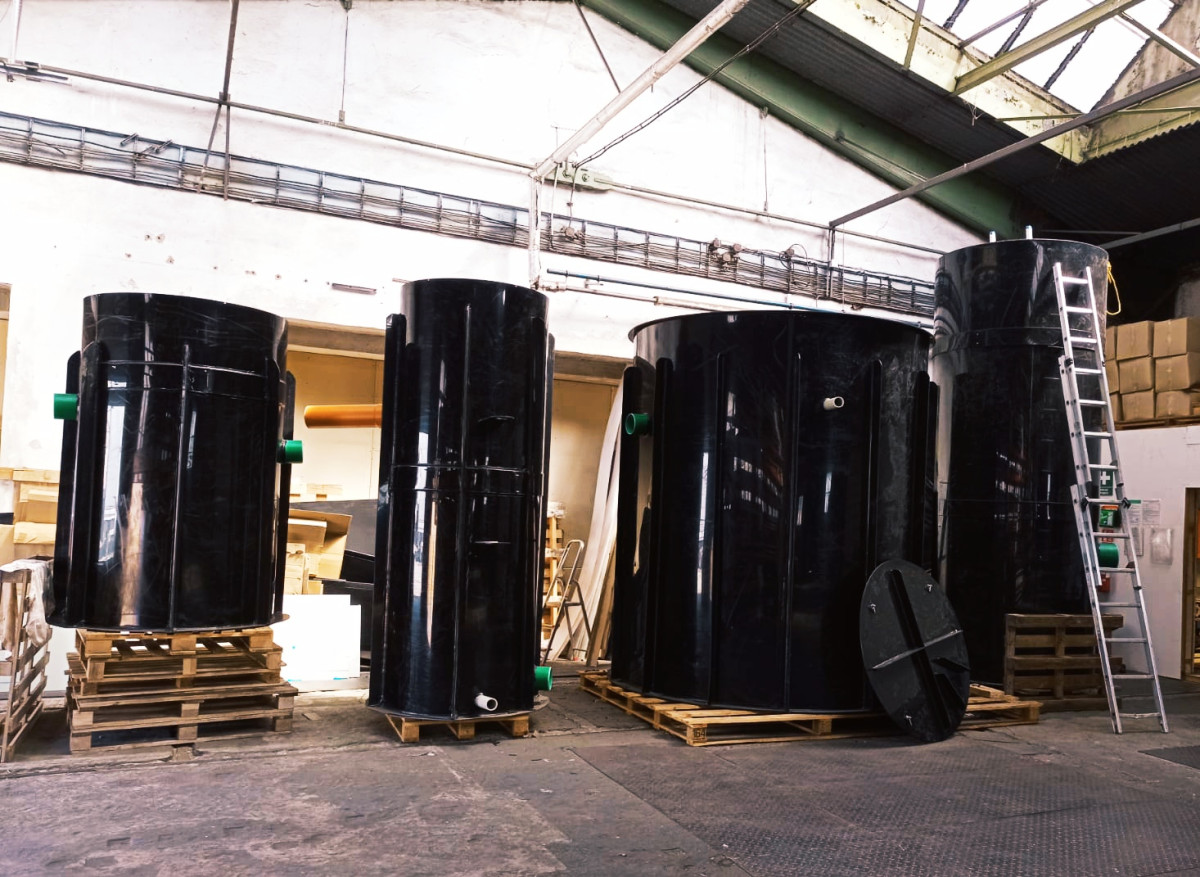

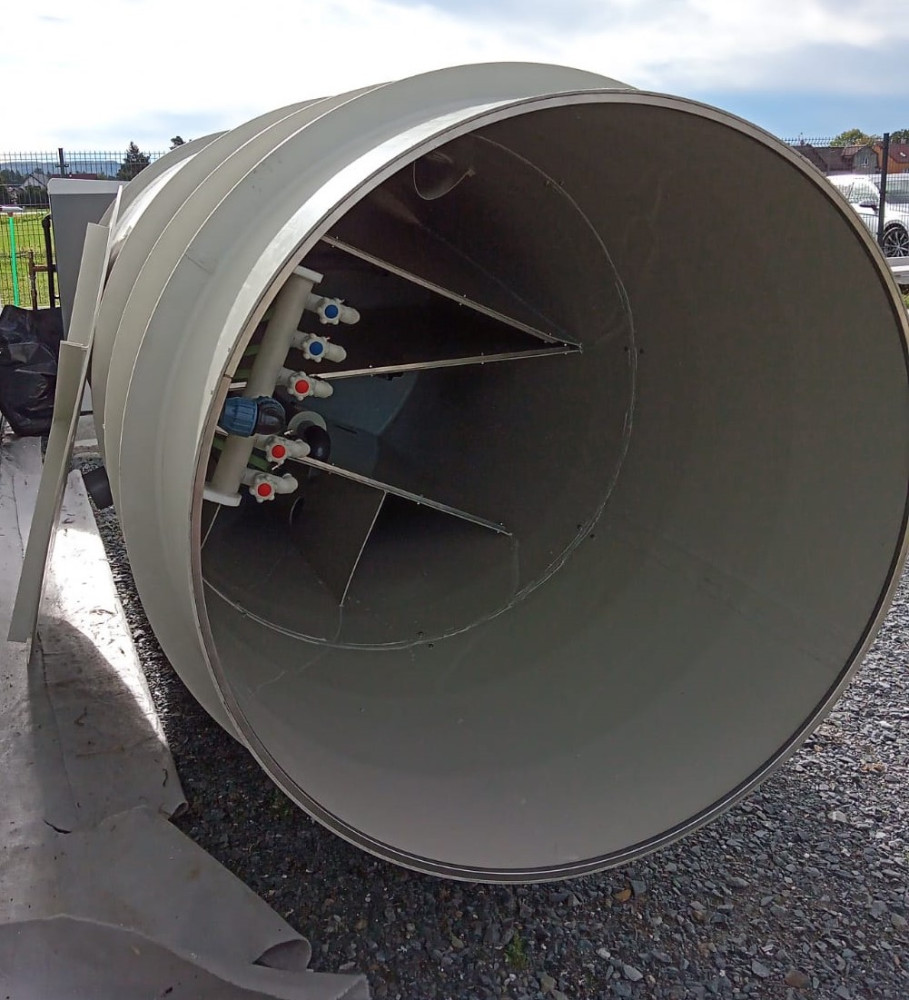

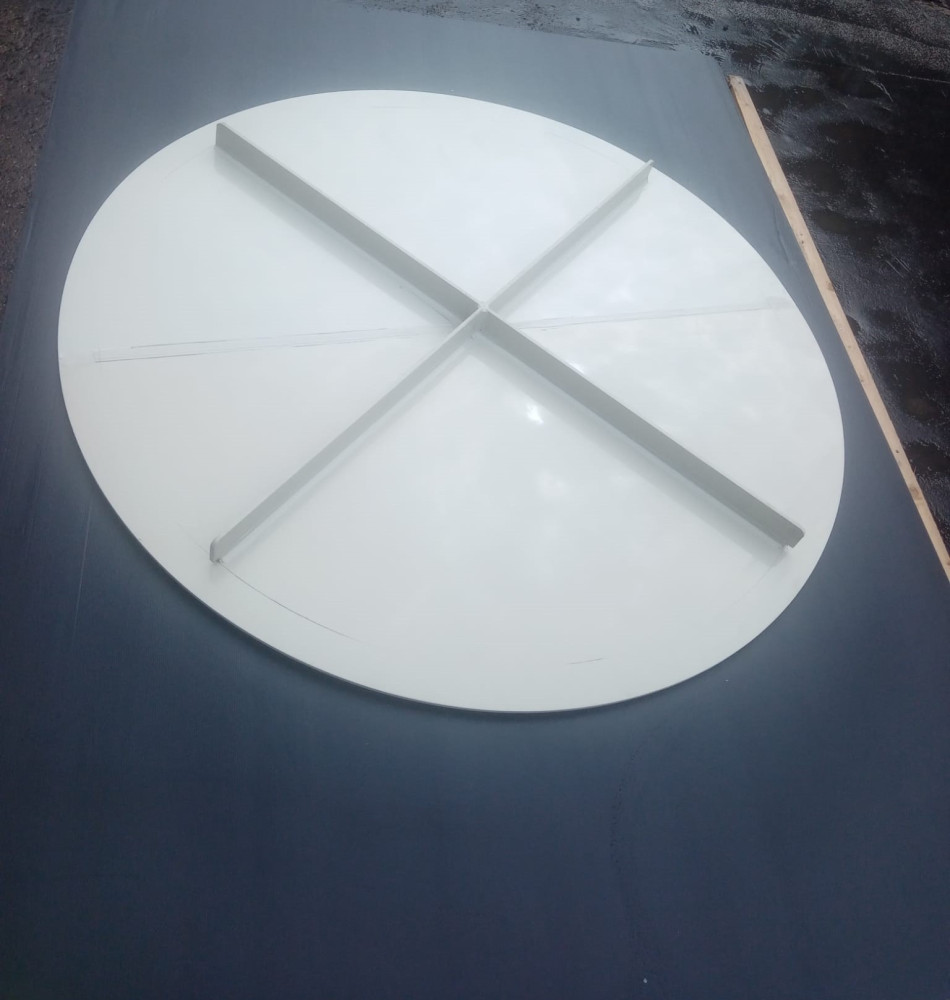

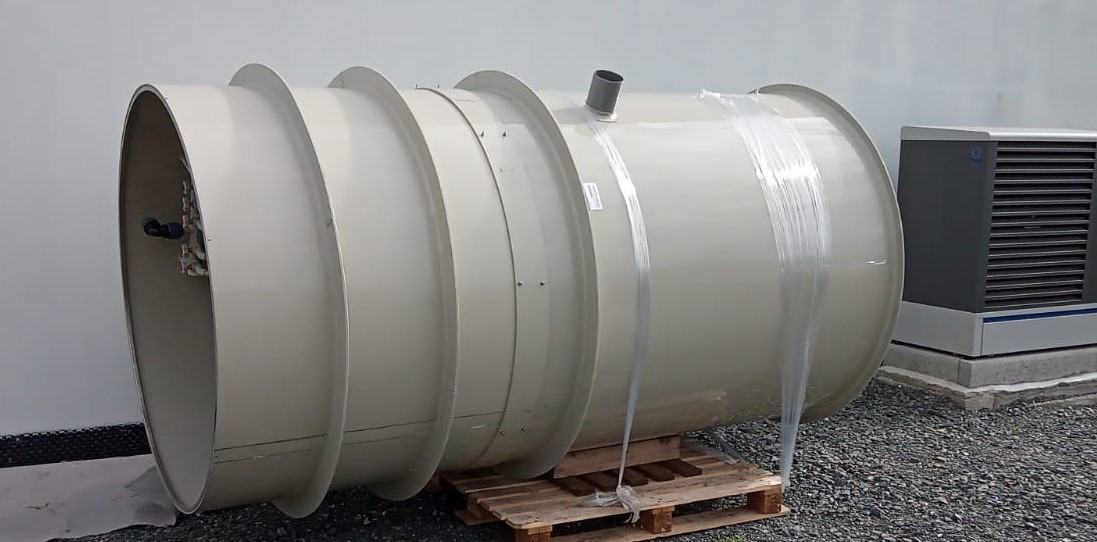

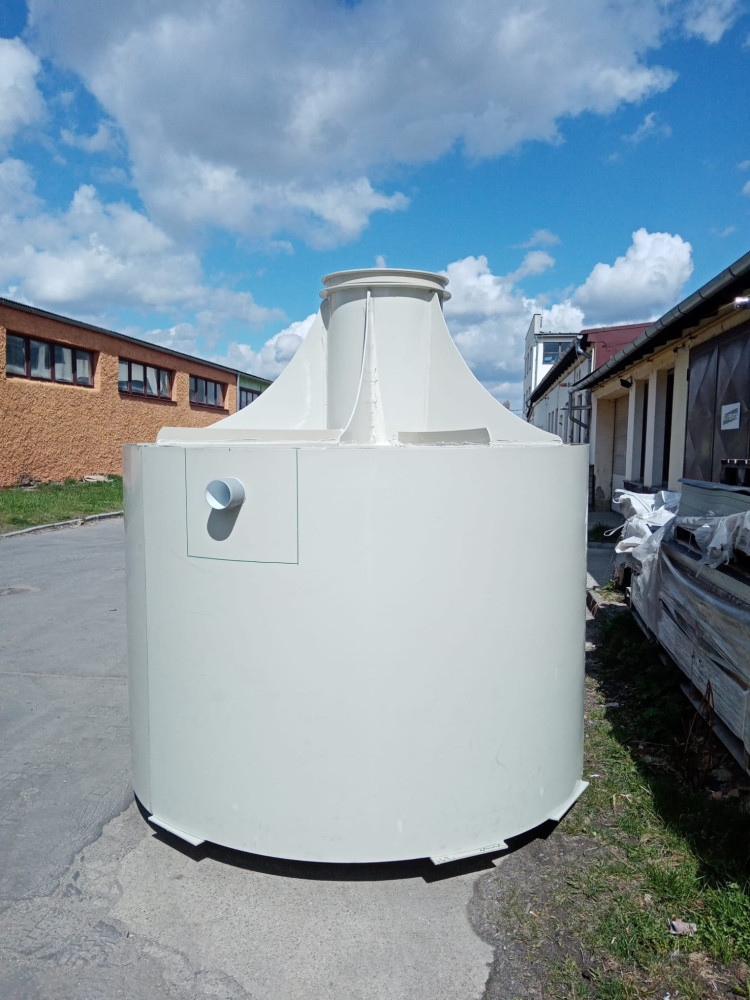

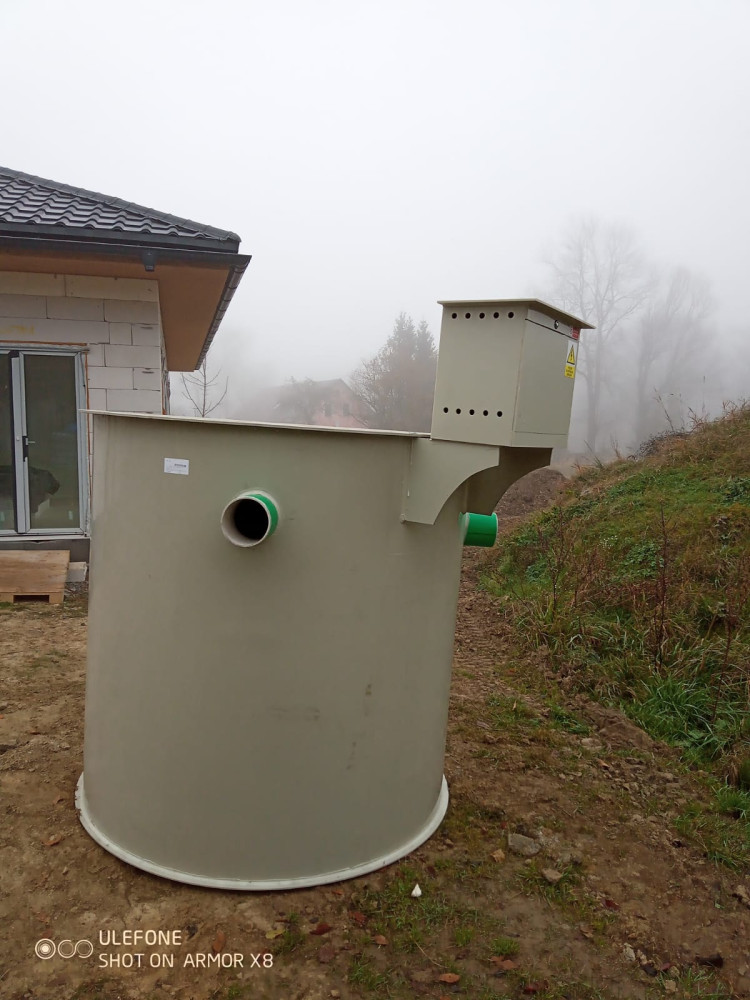

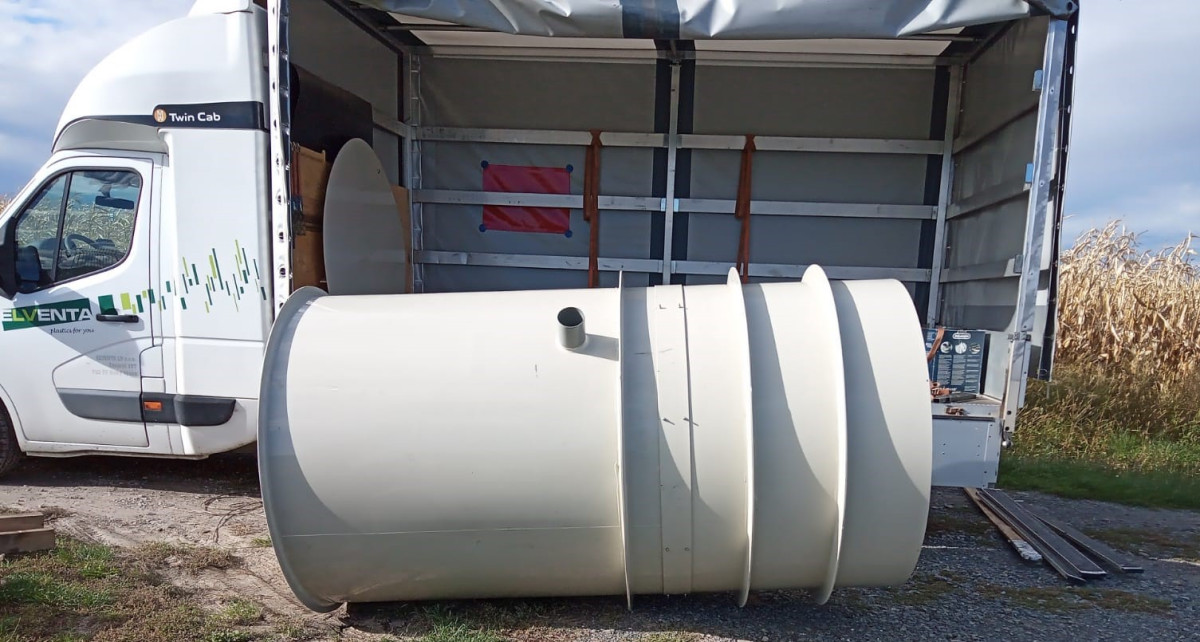

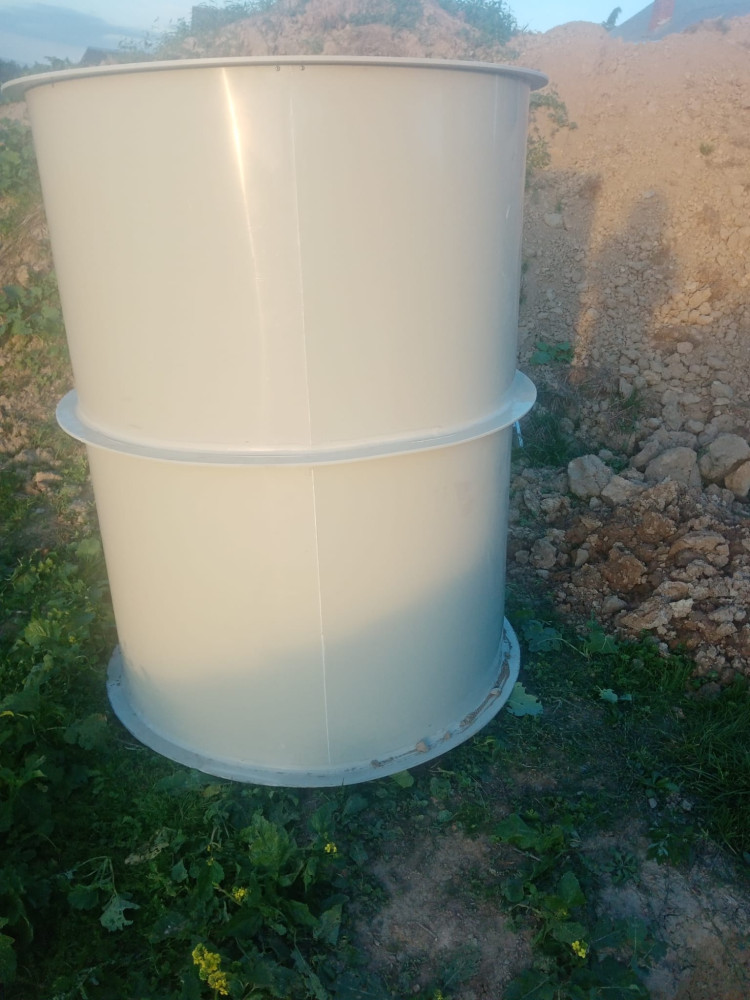

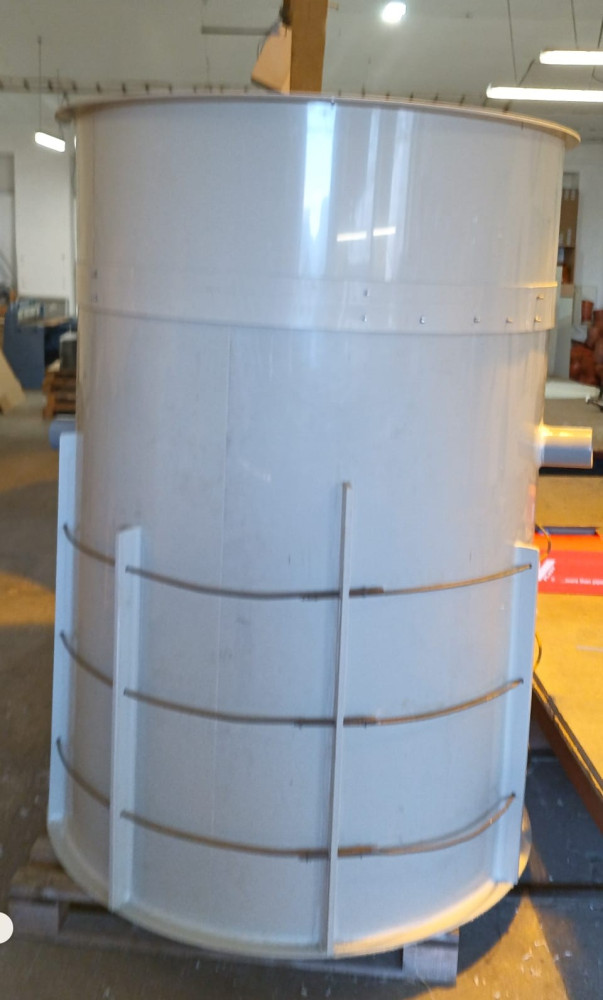

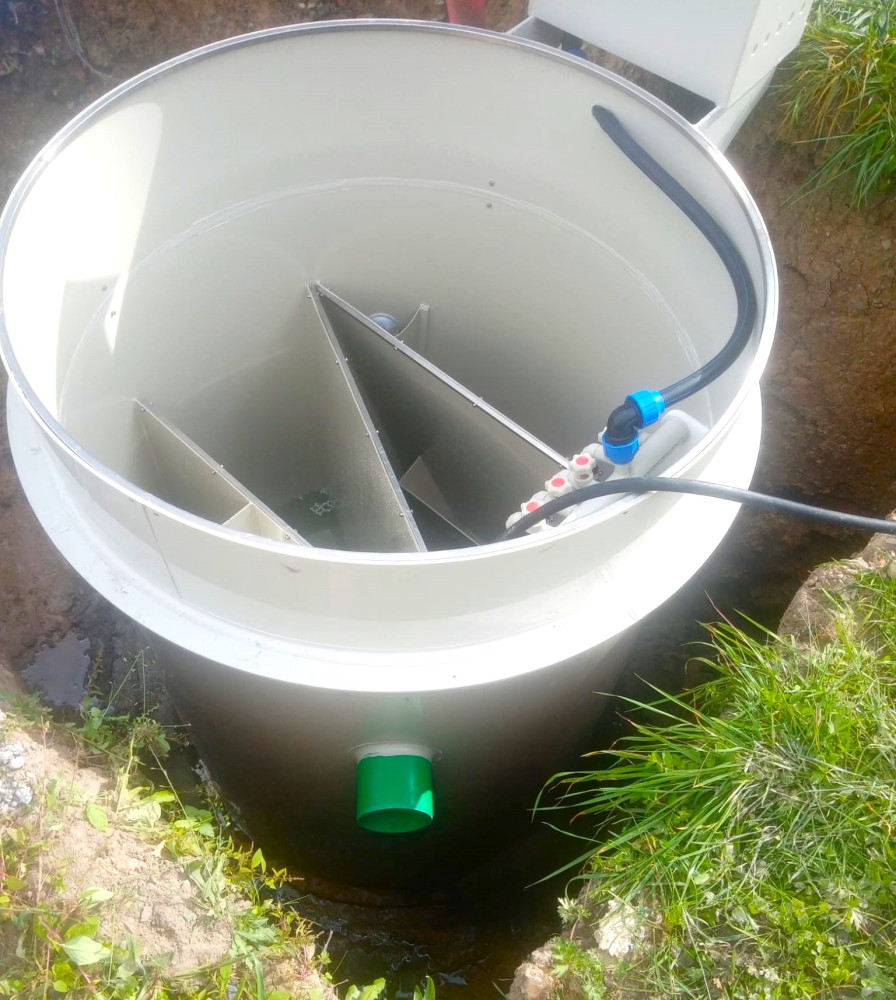

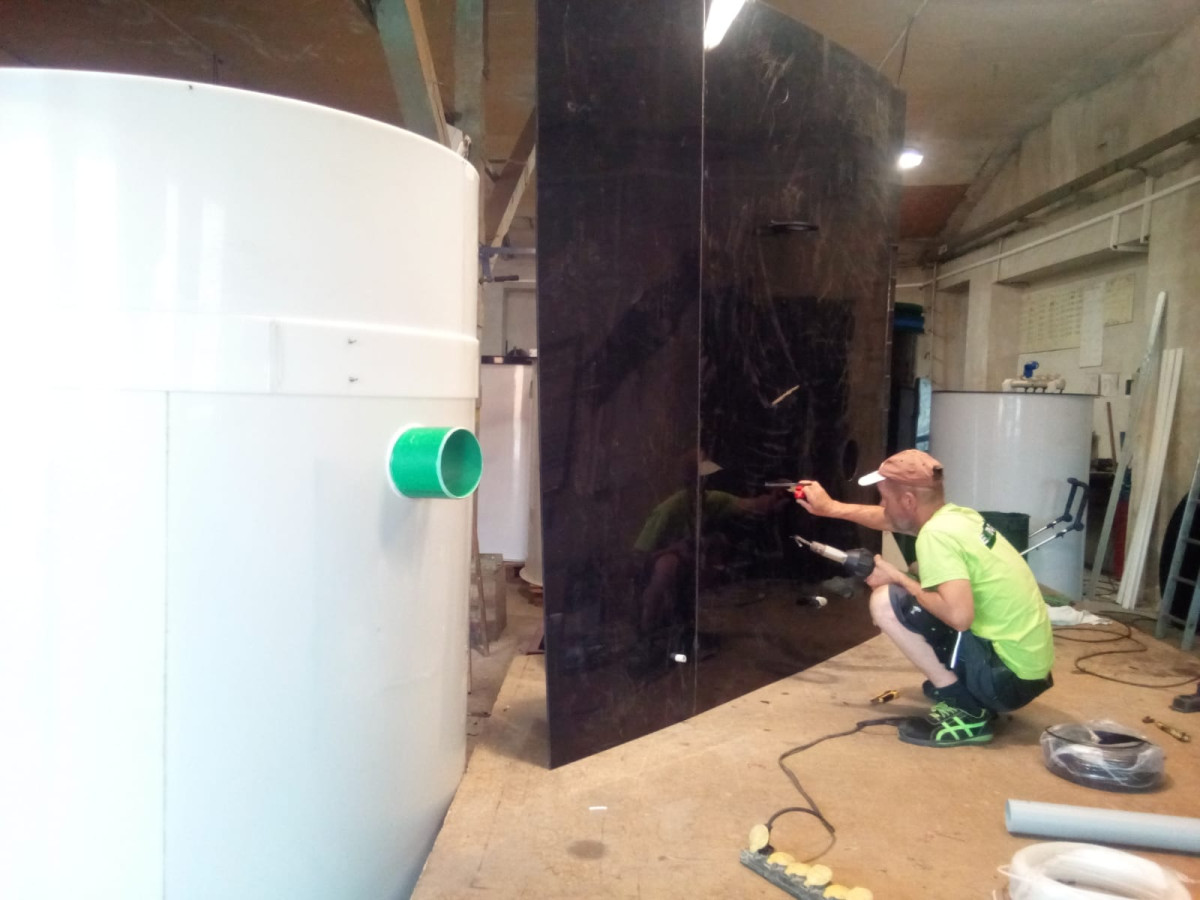

Biologické čistírny SILT jsou
- plastové (polypropylen),

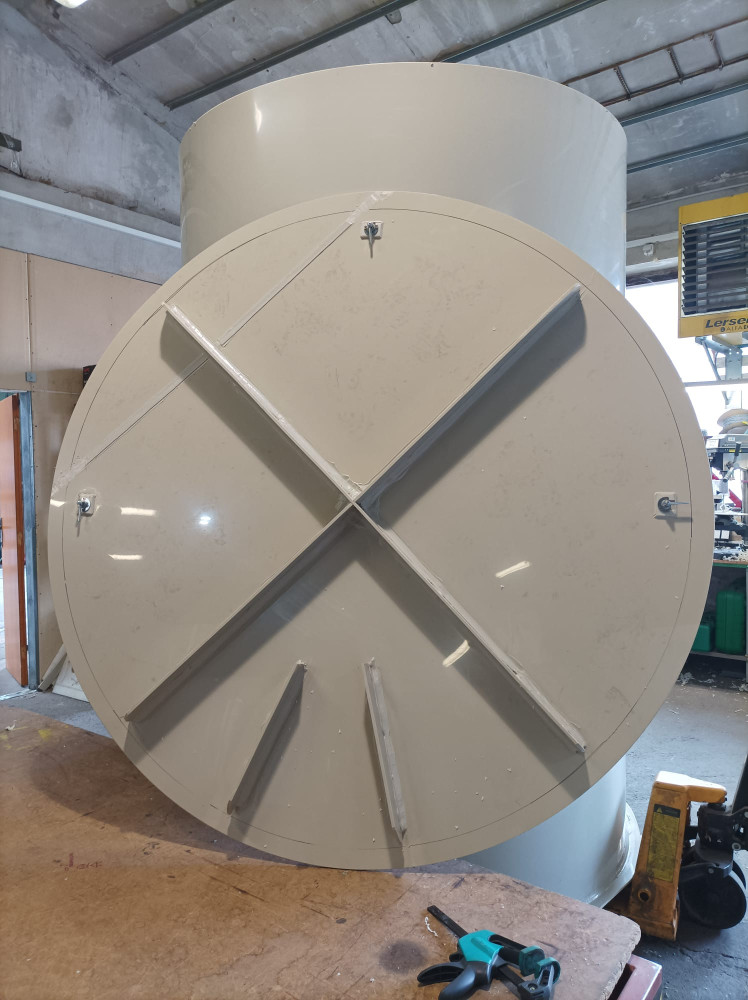

- samonosné, navíc vyztužené nerezovými výztuhami, není třeba je obetonovávat,
- snášejí mnohonásobné krátkodobé přetížení, tj. až 10ti násobné látkové a až 6ti násobné hydraulické přetížení,
- zvládají i dlouhodobější výpadky v nátoku, PROTO JSOU ČISTÍRNY SILT VHODNÉ I K REKREAČNÍM OBJEKTŮM.
Chod čistírny je řízen přes mechanické spínací hodiny, běží v přerušovaném provozu.

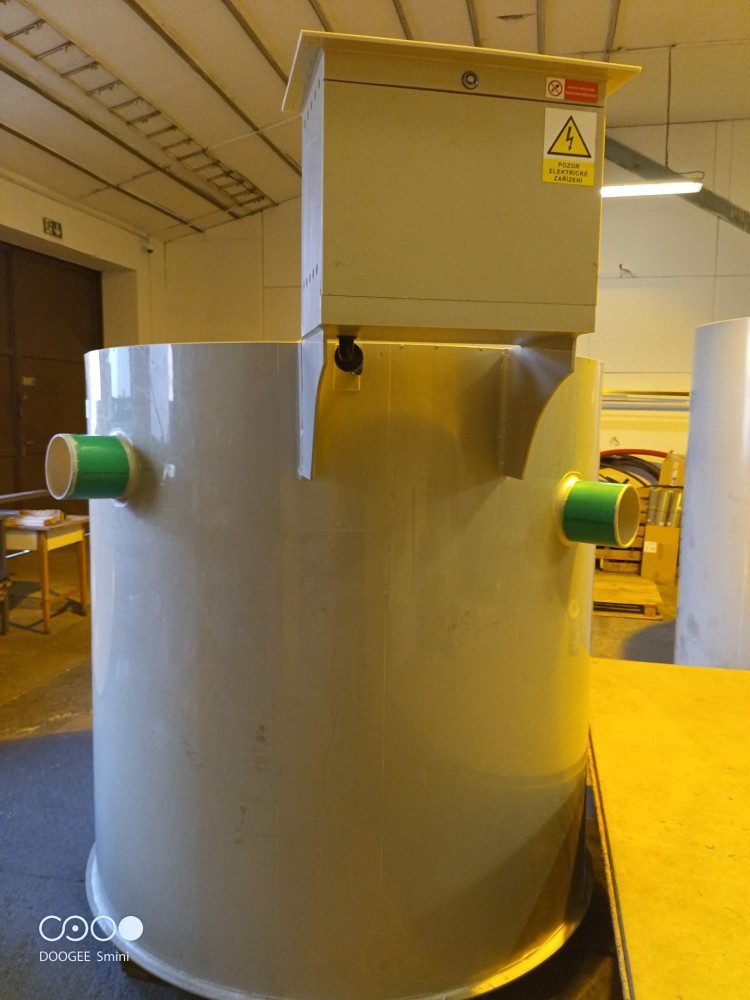

SILT STANDARD
Typ čištírny odpadních vod | SILT-2 | SILT-3 | SILT-5 | SILT-8 | SILT-10 | SILT-15 | SILT-20 | SILT-30 | SILT-40 |
Počet obyvatel (EO) | do 4 | do 6 | do 8 | do 12 | do 16 | do 20 | do 27 | do 35 | do 50 |
SILT COMFORT
Typ čištírny odpadních vod | SILT-3 | SILT-5 | SILT-8 | SILT-10 | SILT-15 | SILT-20 | SILT-30 | SILT-40 |
Počet obyvatel (EO) | do 6 | do 8 | do 12 | do 16 | do 20 | do 27 | do 35 | do 50 |
Technické parametry
Velikost |
| SILT 2 | SILT 3 | SILT 5 | SILT 8 | SILT 10 | SILT 15 | SILT 20 | SILT 30 | SILT 40 |
Kapacita | EO | do 4 | do 6 | do 8 | do 12 | do 16 | do 20 | do 27 | do 35 | do 50 |
Zatížení BSK5 | g/den | do 240 | do 360 | do 480 | do 720 | do 960 | do 1200 | do 1620 | do 2100 | do 3000 |
Množství odpadní vody | m3/den | do 0,6 | do 0,9 | do 1,2 | do 1,8 | do 2,4 | do 3,0 | do 4,05 | do 5,25 | do 7,5 |
Celková hmotnost | Kg | 110 | 145 | 157 | 160 | 165 | 192 | 350 | 530 | 850 |
Příkon dmychadla | W | 40 | 60 | 80 | 100 | 150 | 150 | 200 | 300 | 700 |
Čerpadlo (u typu Comfort) | W | - | 250 | 250 | 250 | 400 | 400 | 400 | 400 | 400 |
|
|
|
|
|
|
|
|
|
|
|
Průměr nádrže | A* | 1200 | 1400 | 1500 | 1600 | 1900 | 1900 | 2100 | 2400 | 3000 |
Výška nádrže | B | 1600 | 1600 | 1600 | 1600 | 1600 | 2500 | 2500 | 2500 | 2500 |
Výška nátoku "Comfort" | C1 | - | minimálně 600 mm ode dna nádrže | |||||||
Výška nátoku "Standard" | C2 | 1200 | 1200 | 1300 | 1300 | 1300 | 1950 | 2170 | 2170 | 2200 |
Výška odtoku | D | 1100 | 1100 | 1200 | 1200 | 1200 | 1800 | 2020 | 2020 | 2020 |
* Pro stavební připravenost je nutno uvažovat s min. 10 cm přesahem betonového dna oproti průměru nádrže."
* Dvouplášťová verze má o 10-20 cm větší průměr nádrže než je uveden v tabulce
Průměr nátokové a odtokové kanalizační roury u SILT 2-15 minimálně DN 110, u SILT 20-40 minimálně DN 160
GARANTOVANÉ PARAMETRY VYČIŠTĚNÉ VODY (mg/l):
BSK5 15 – 20 • CHSK 45 – 80 • NL 15 – 20 • N-NH4 max 10 • Pcelk. max 5
ČISTÍRNY ODPADNÍCH VOD SILT
SILT STANDARD a COMFORT
COMFORT se oproti verzi STANDARD liší:
STAVEBNÍ A ELEKTRO PŘIPRAVENOST

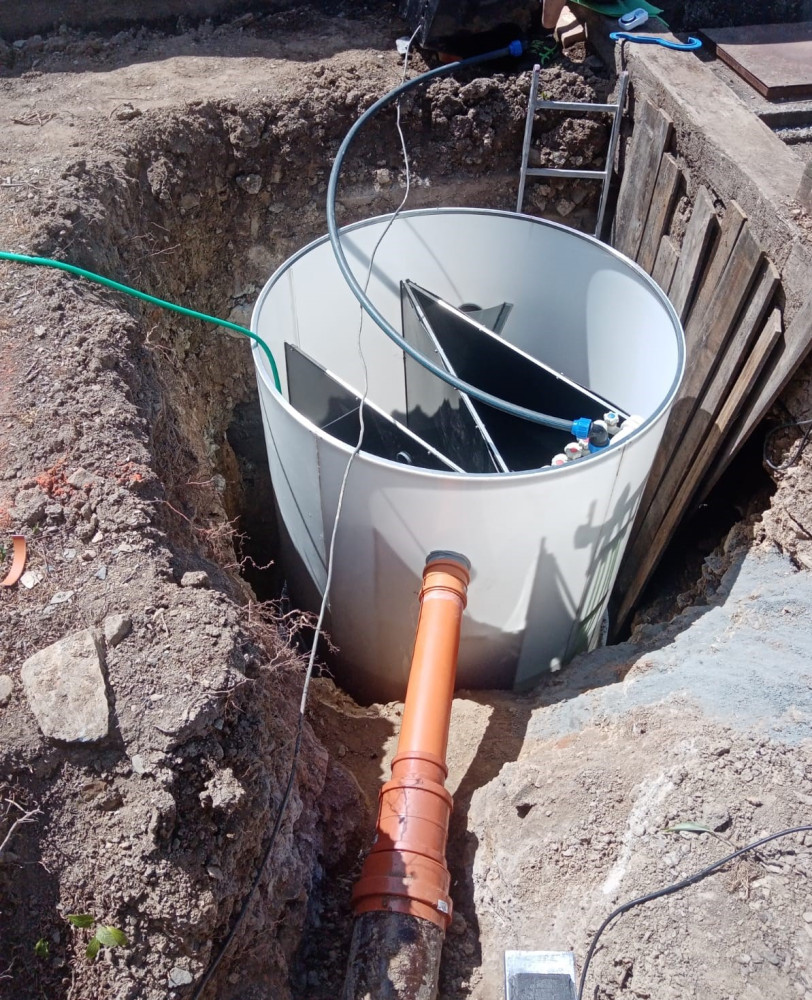

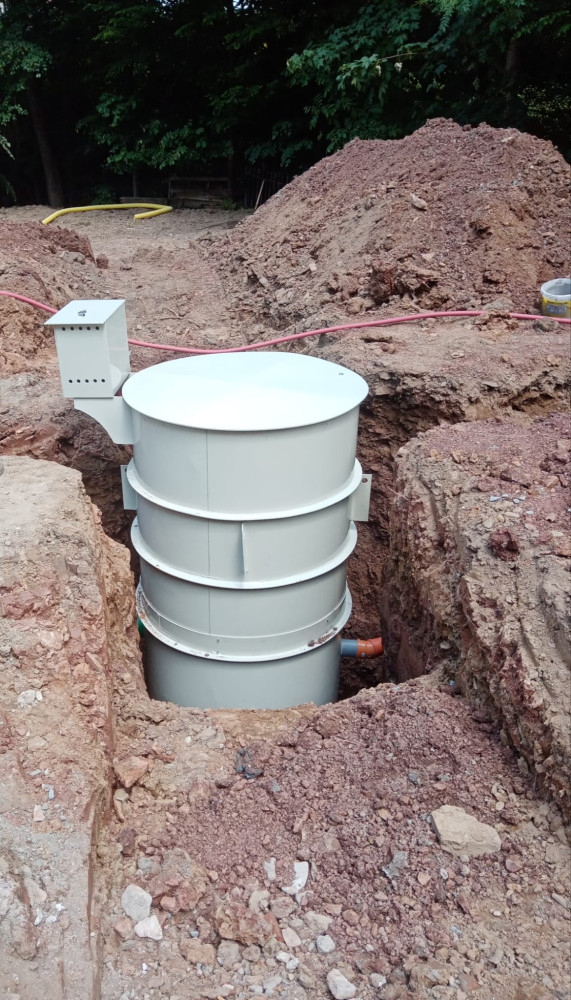

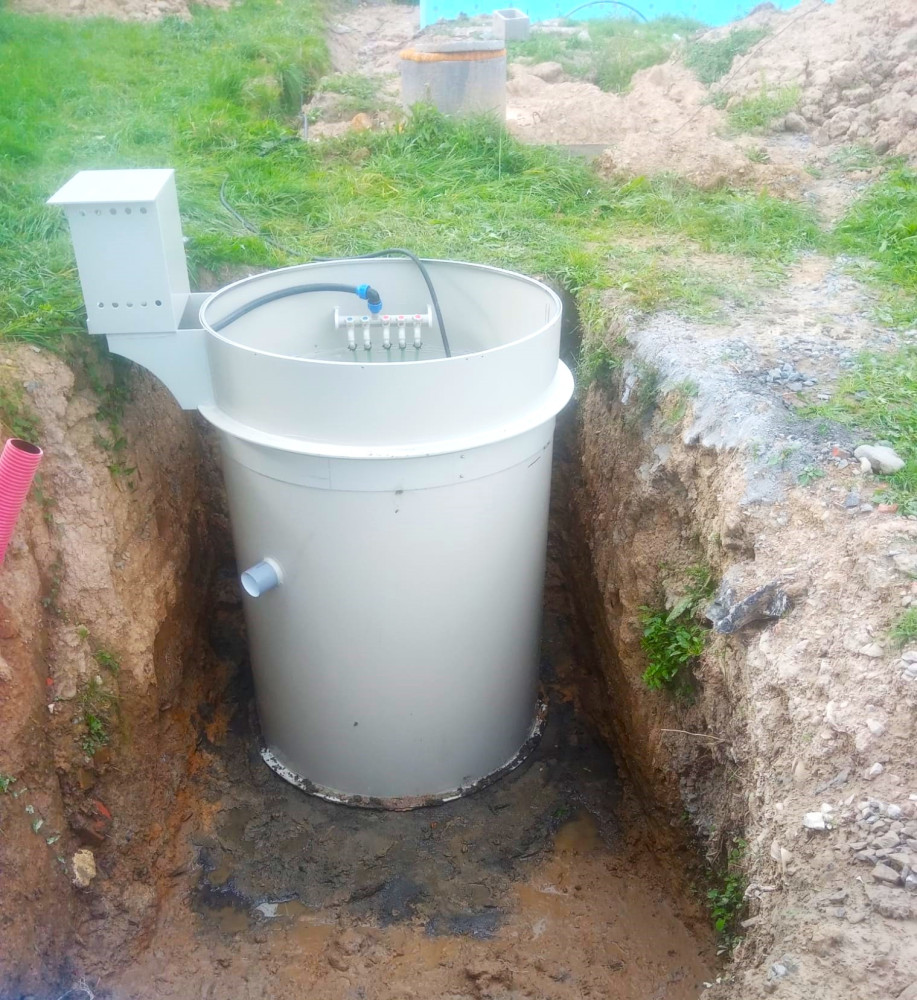

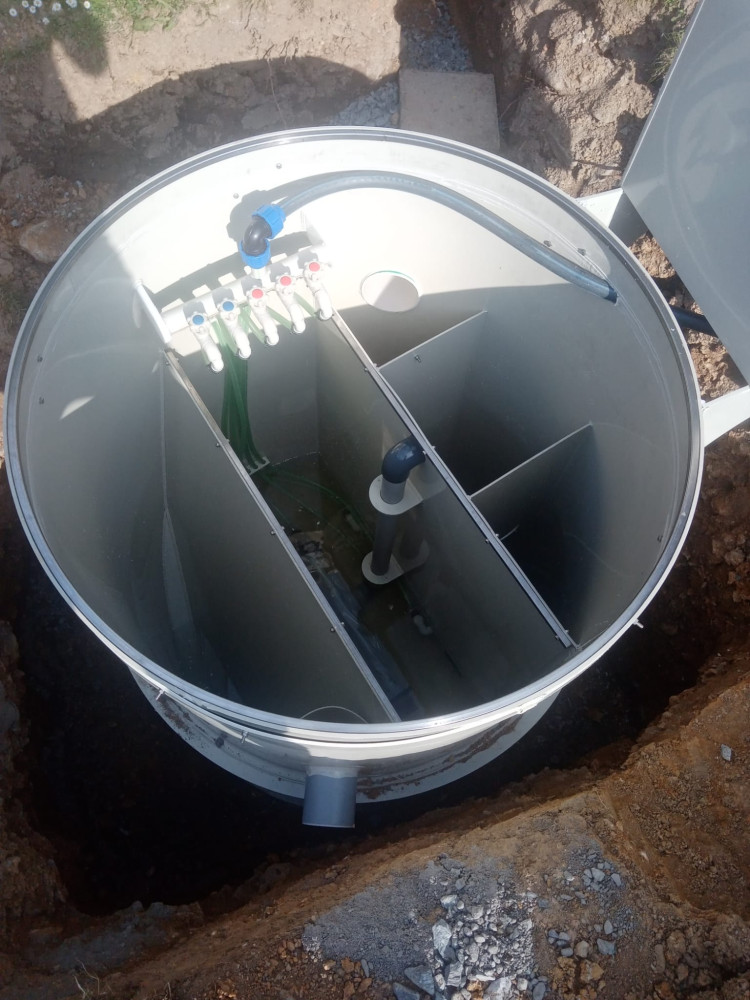

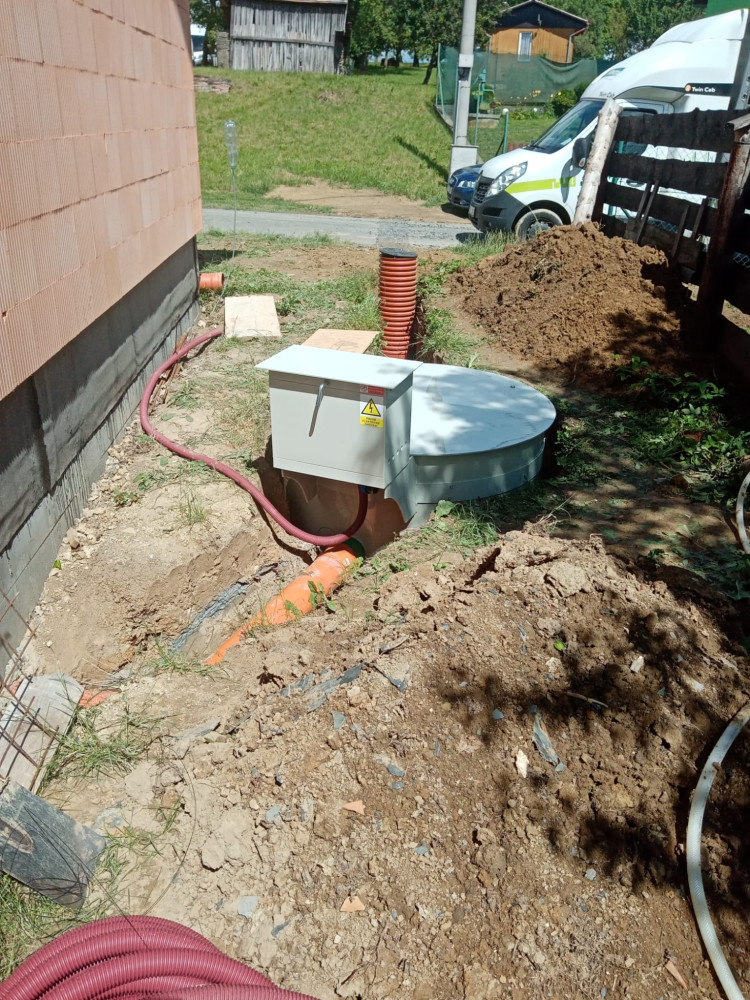

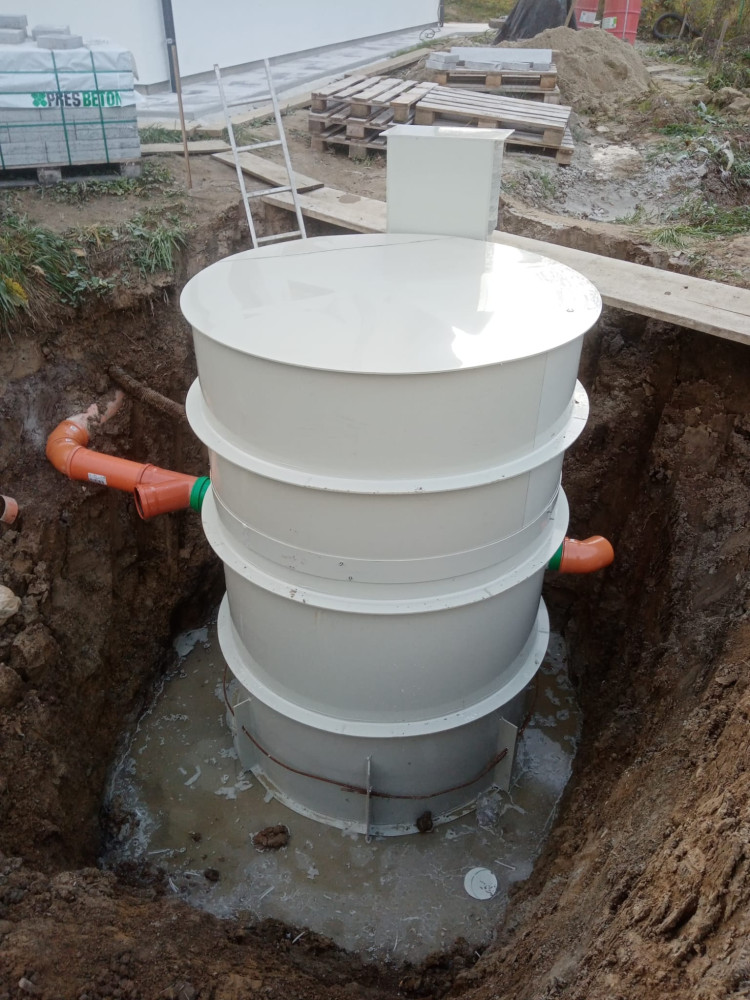

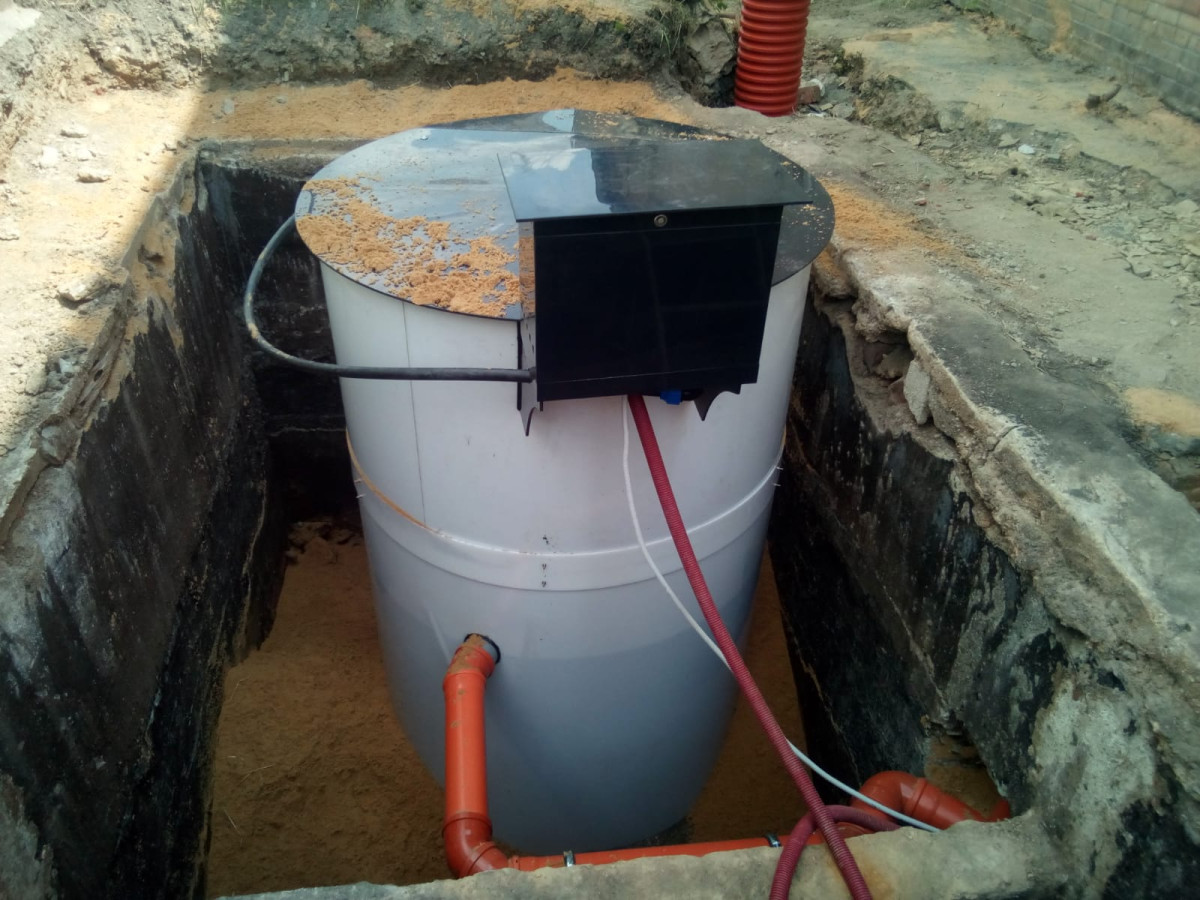

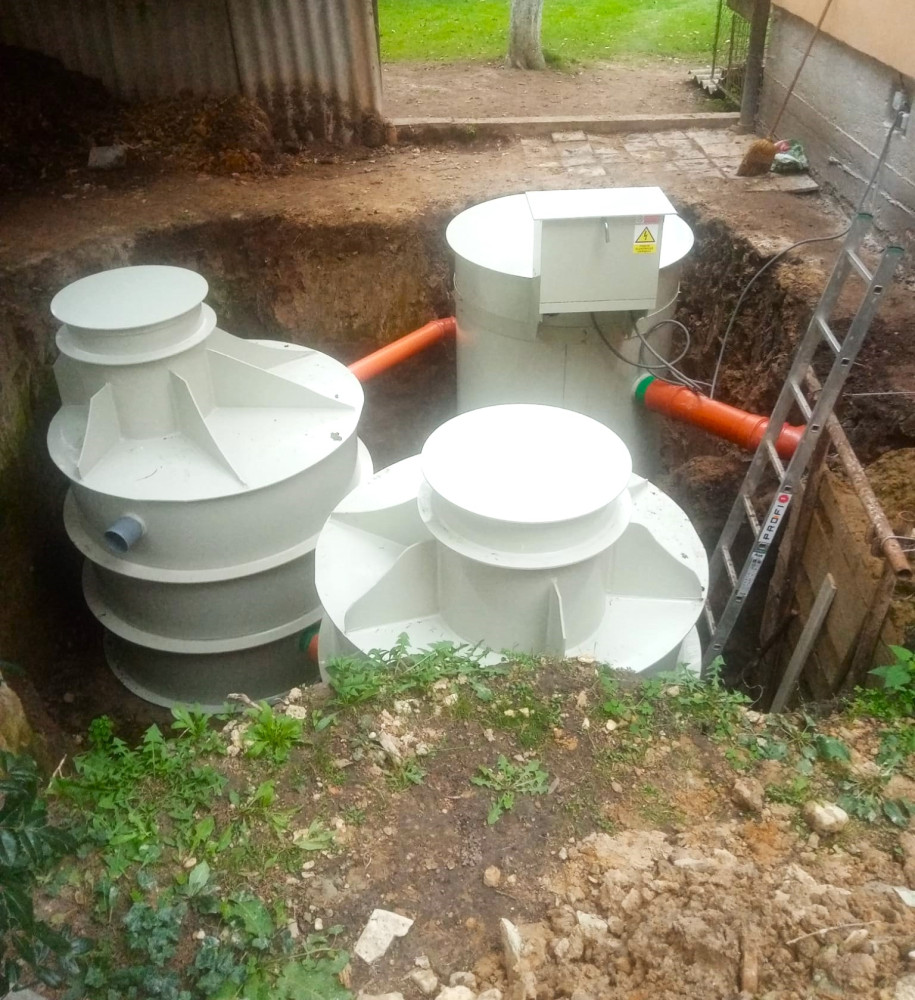

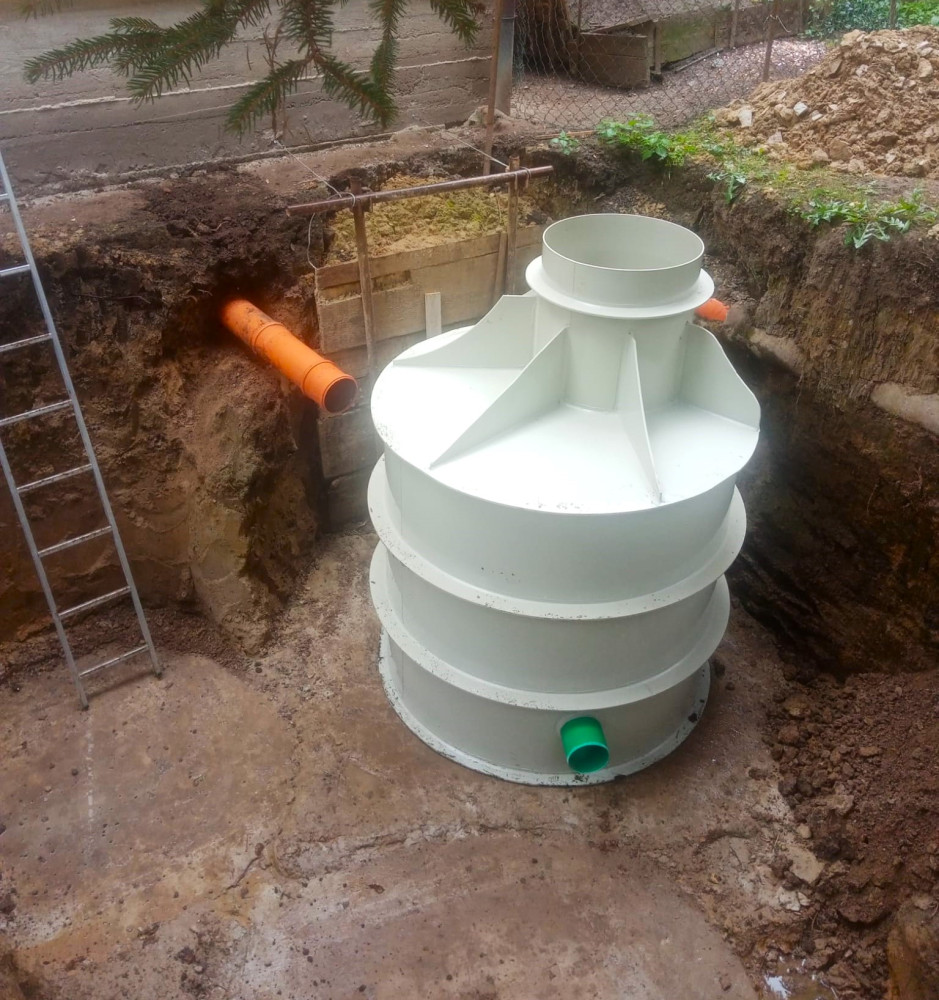

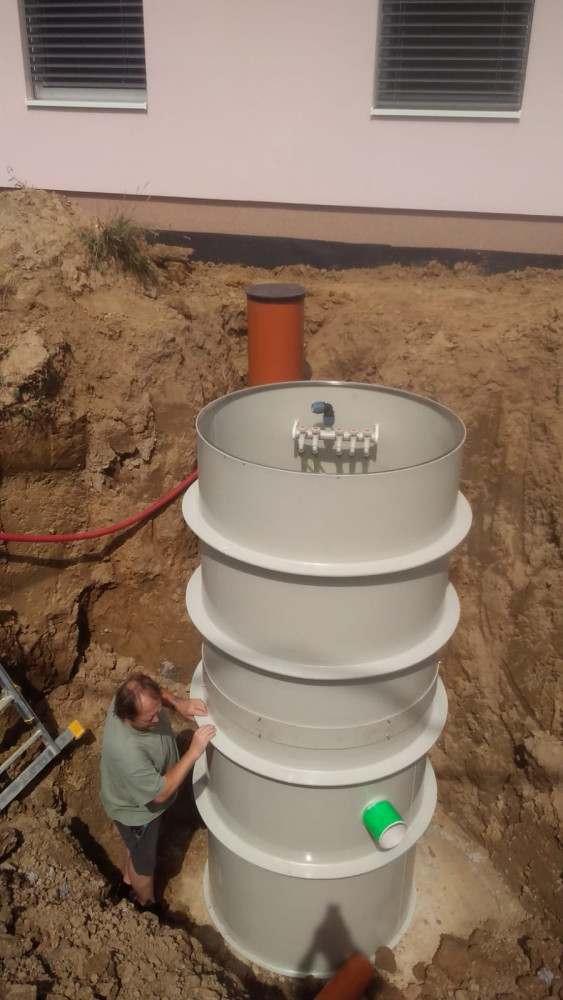

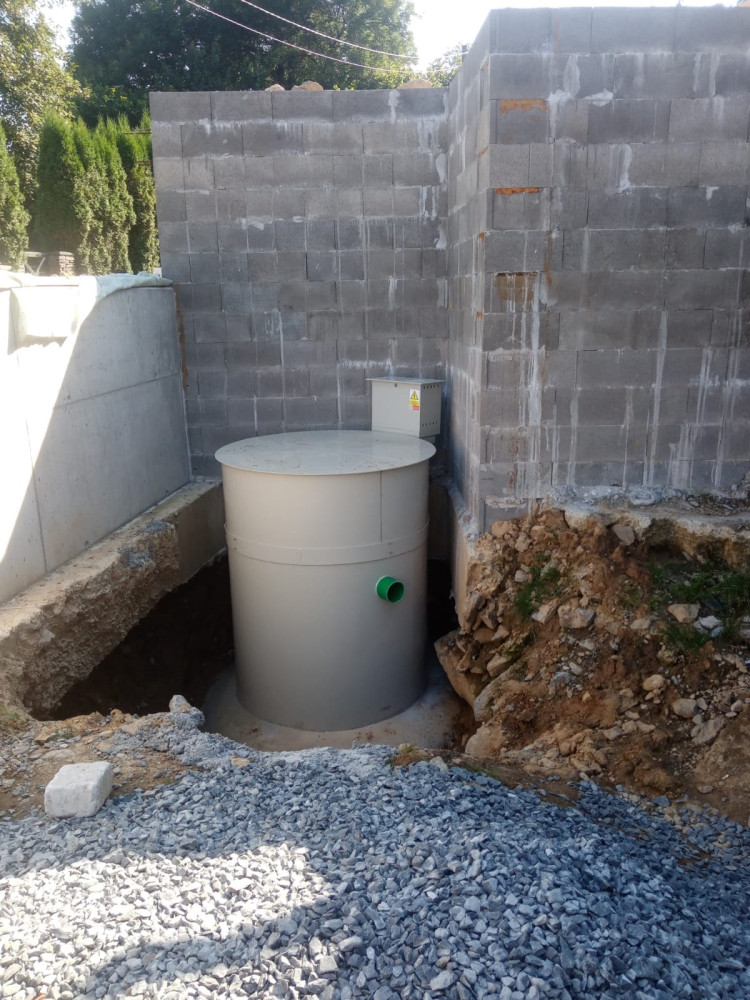

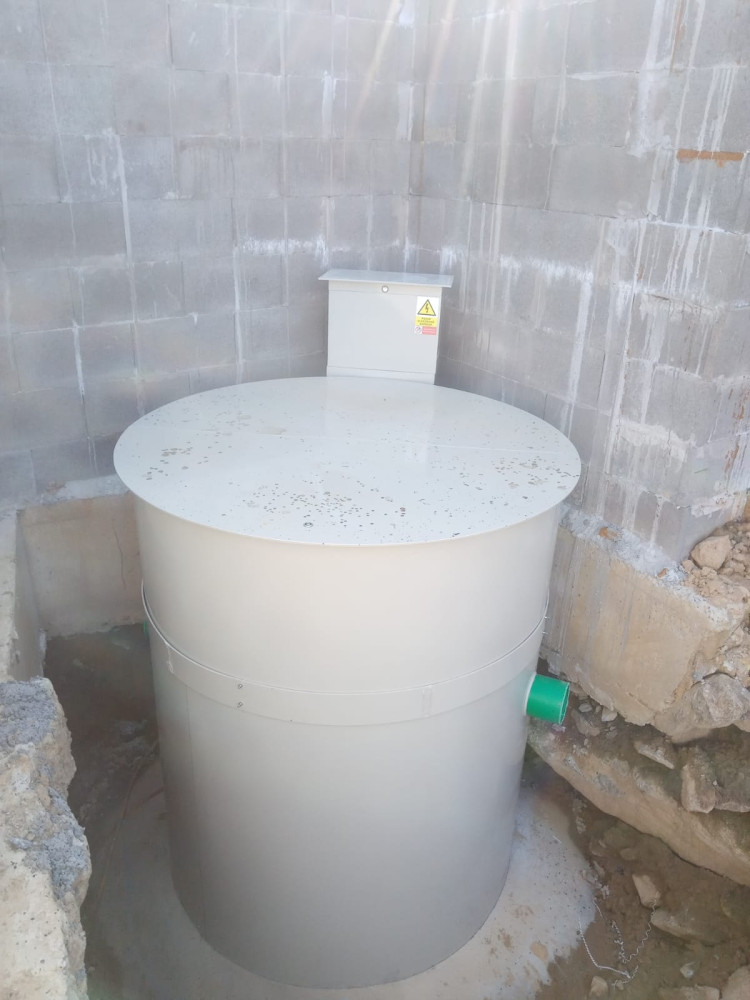

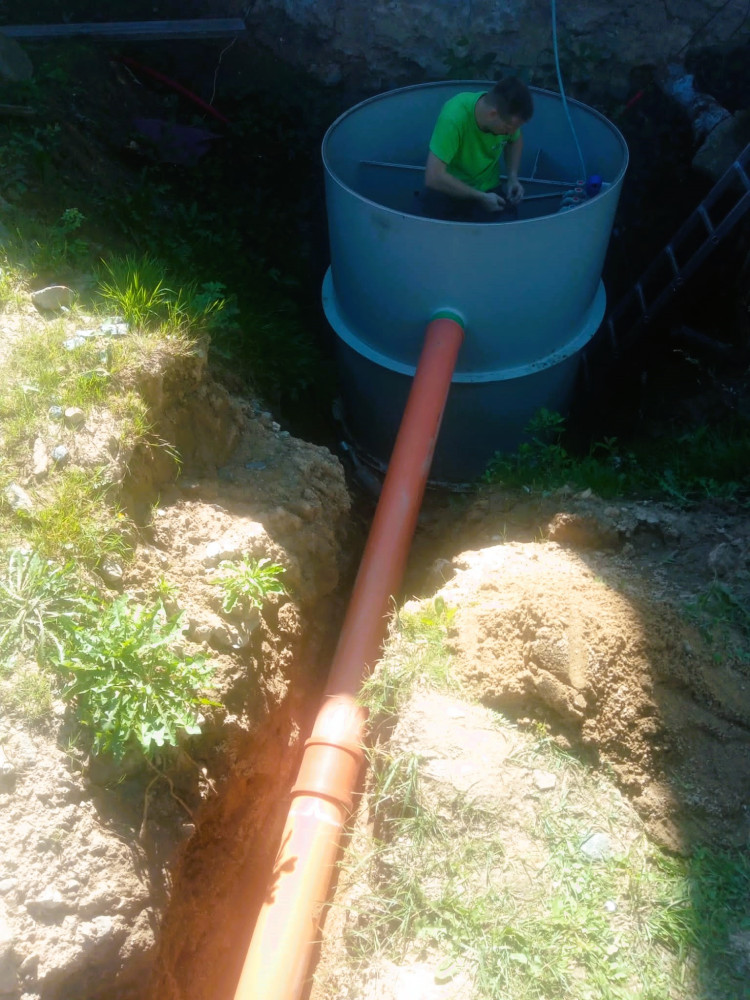

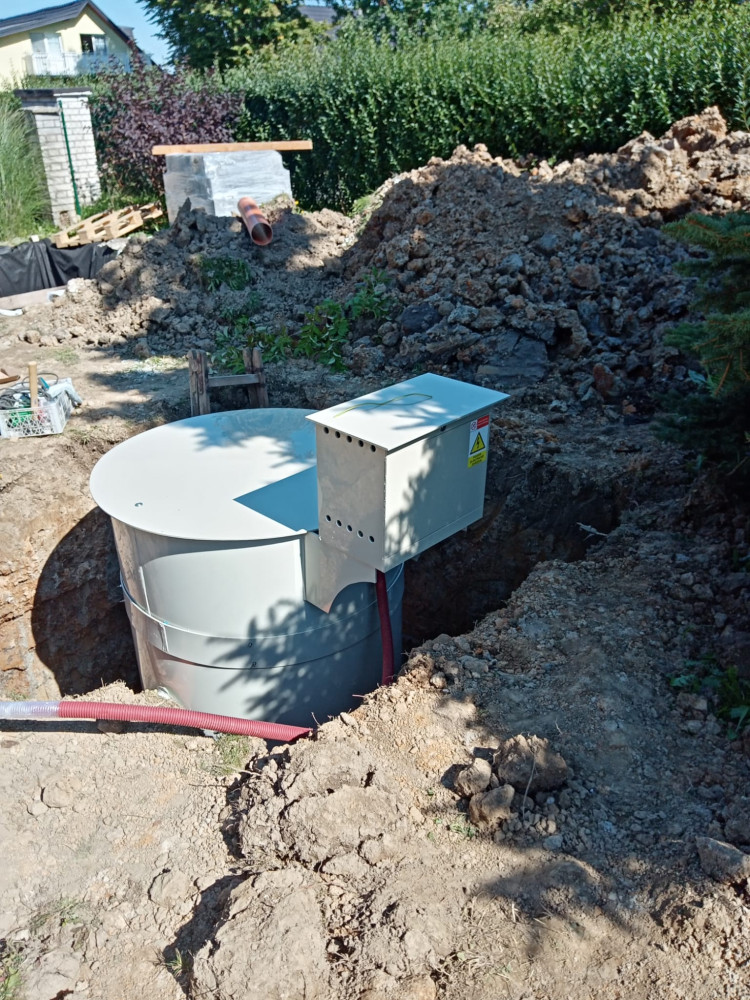

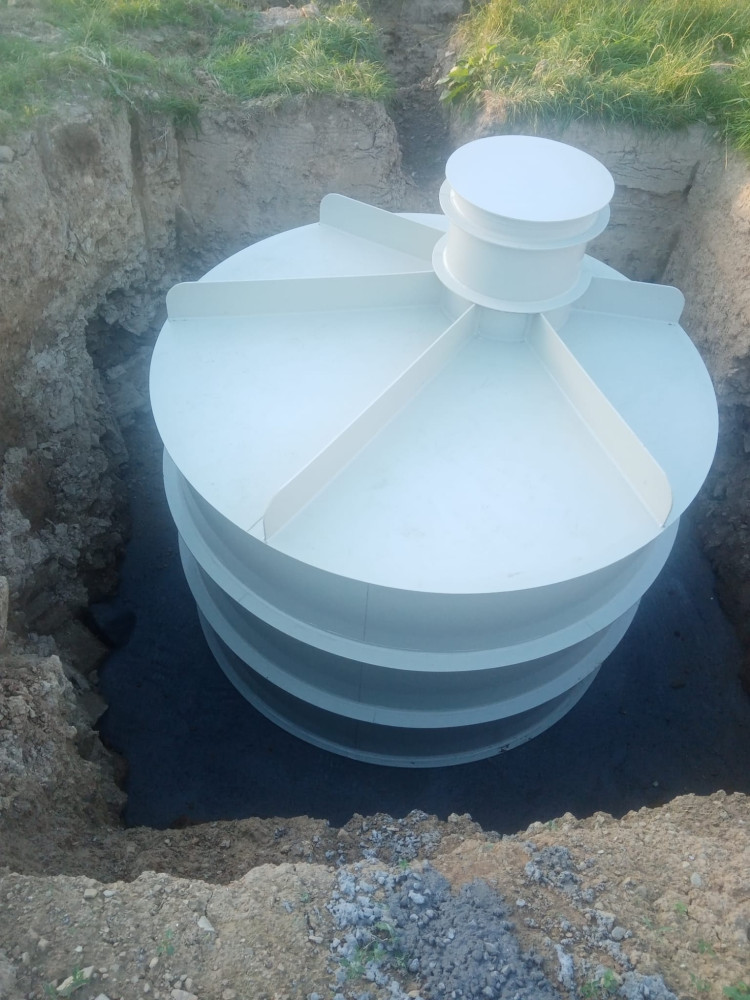

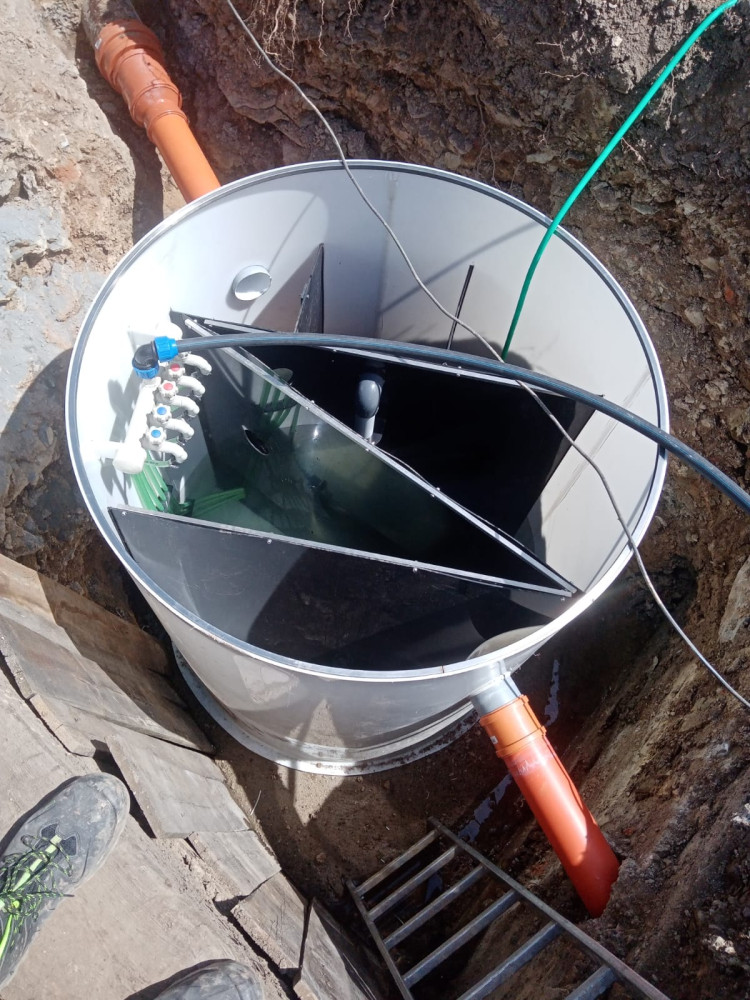

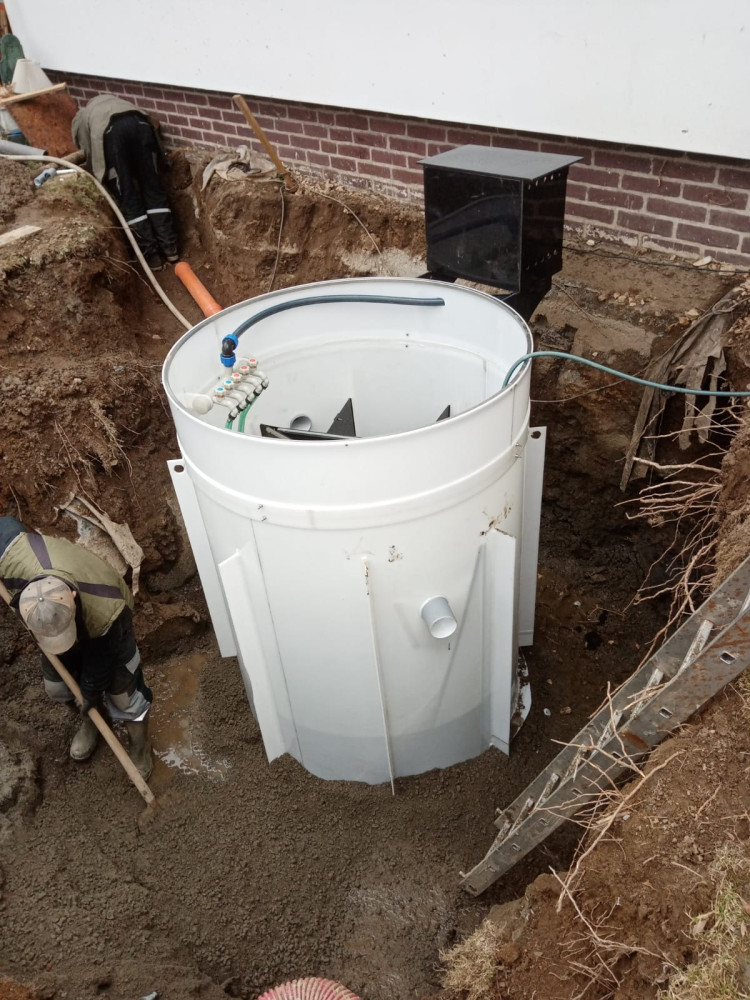

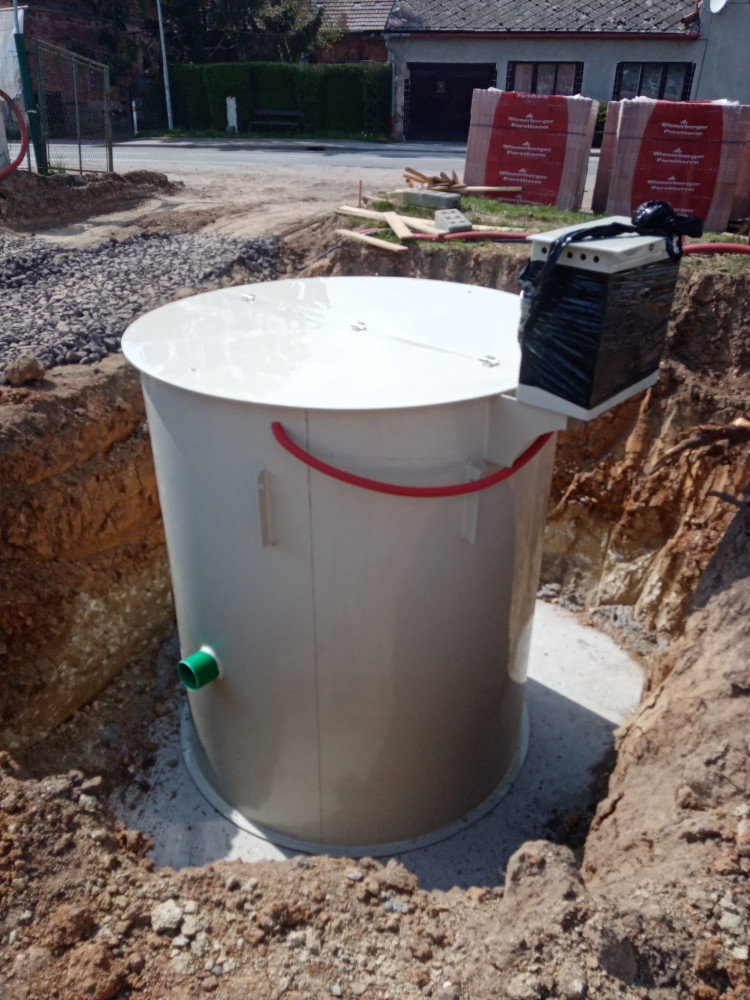

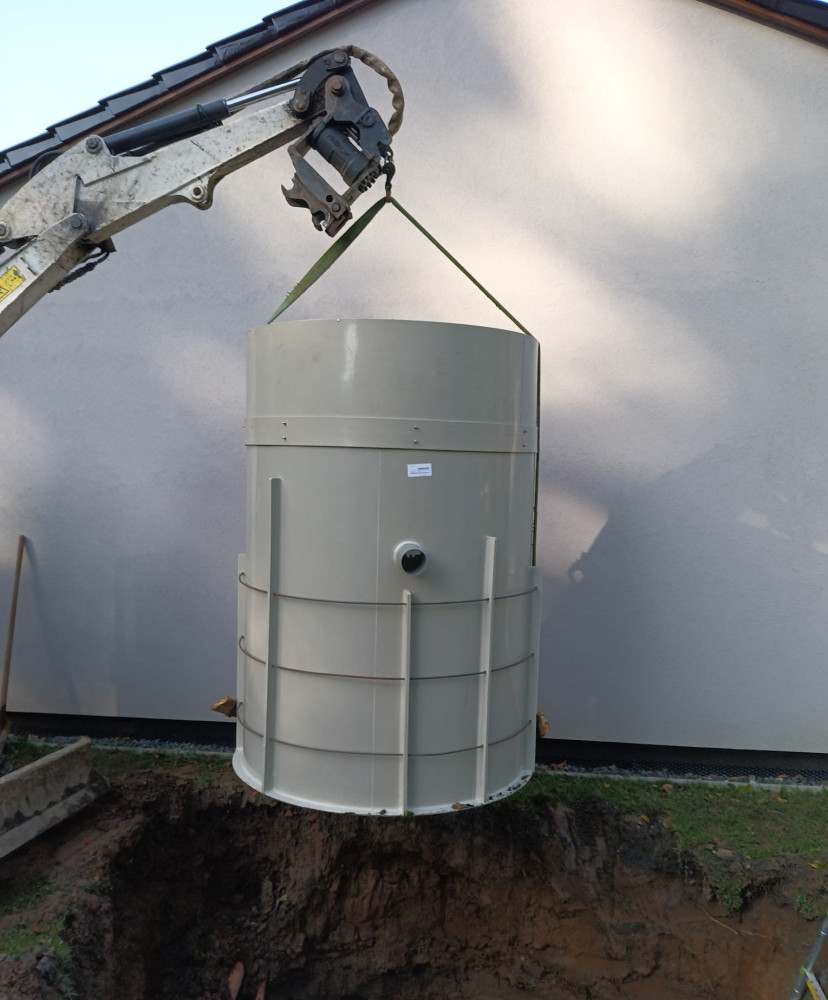

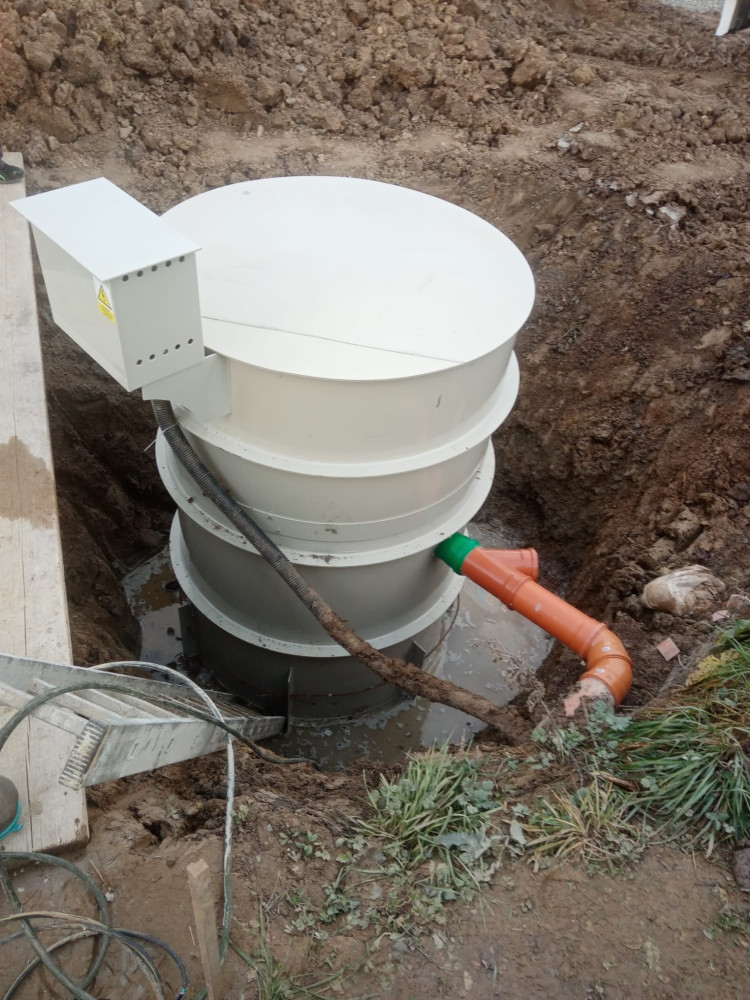

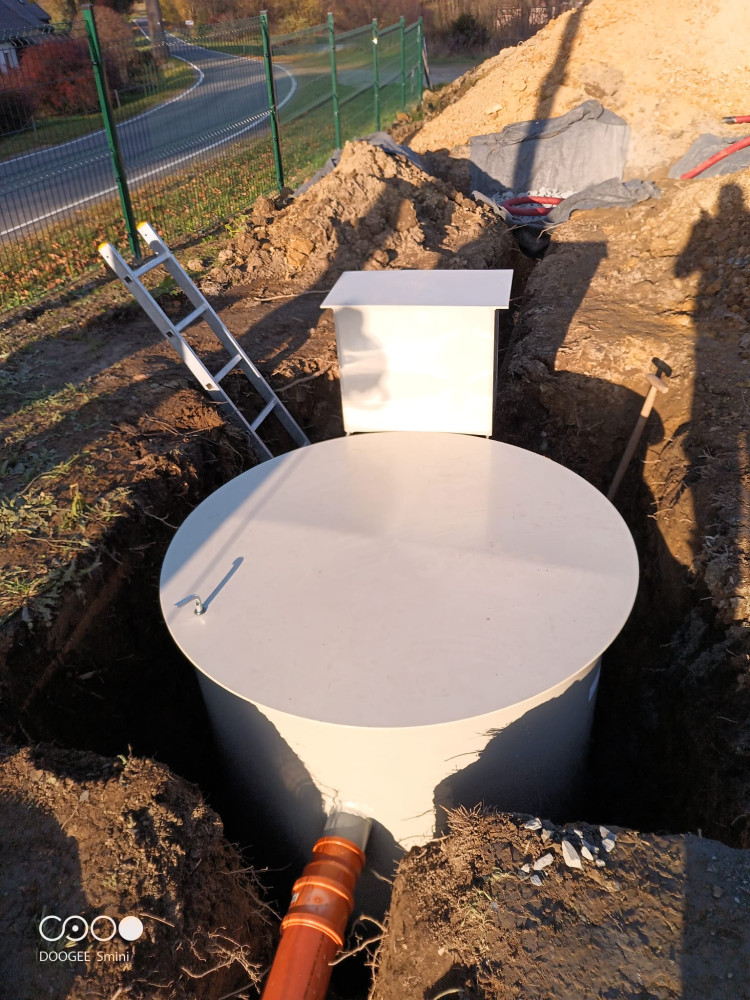

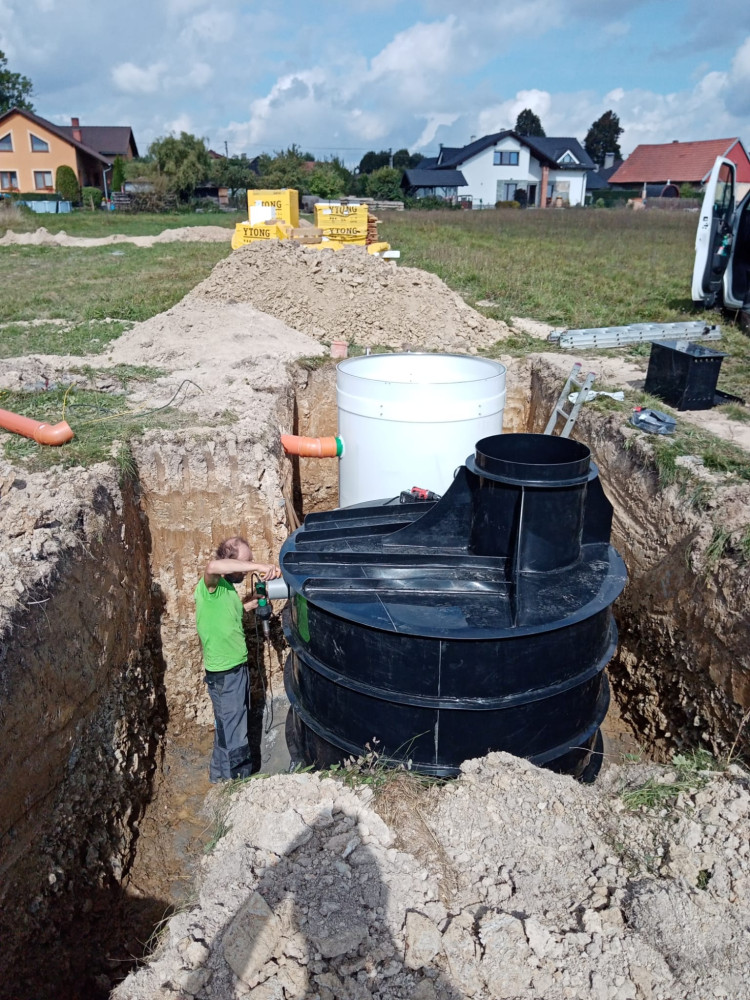

Spočívá ve vyhloubení jámy příslušných rozměrů, která je cca o 500 mm na každé straně širší než průměr čistírny (viz tabulka technických parametrů) a vybetonování dna prostým betonem o tl. 100 mm. V případě výskytu spodní vody je nutno základovou desku vytvořit silnější cca 200 mm a zaarmovat ji. Plášť čistírny pak bude opatřen plastovými výstupky a provede se obetonování ČOV do výše hladiny spodní vody.

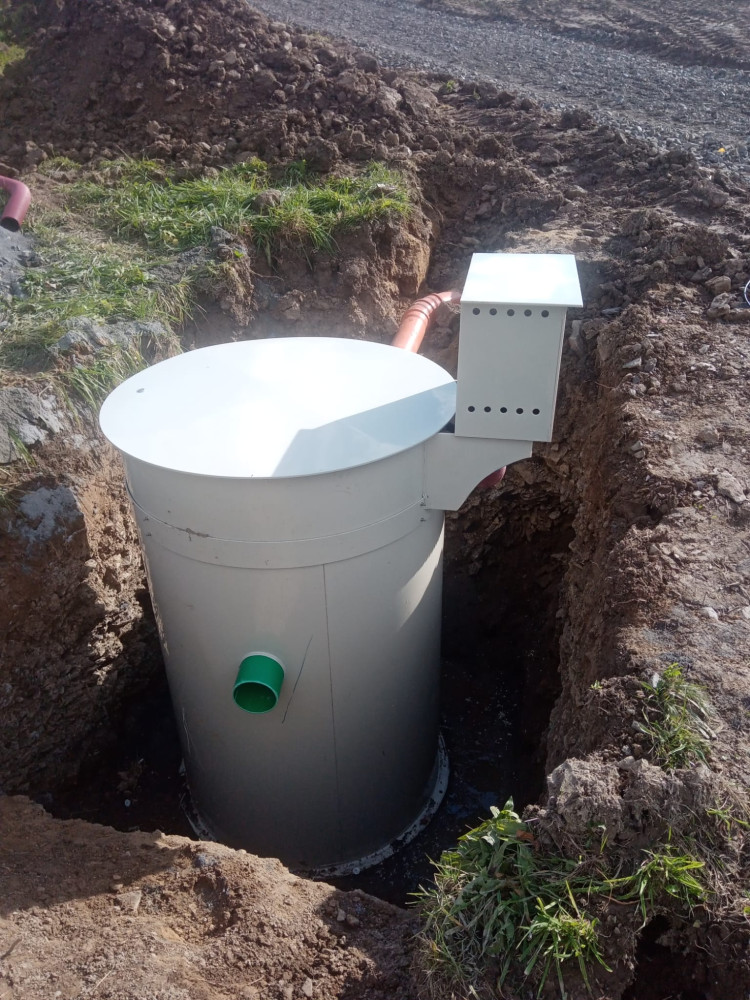

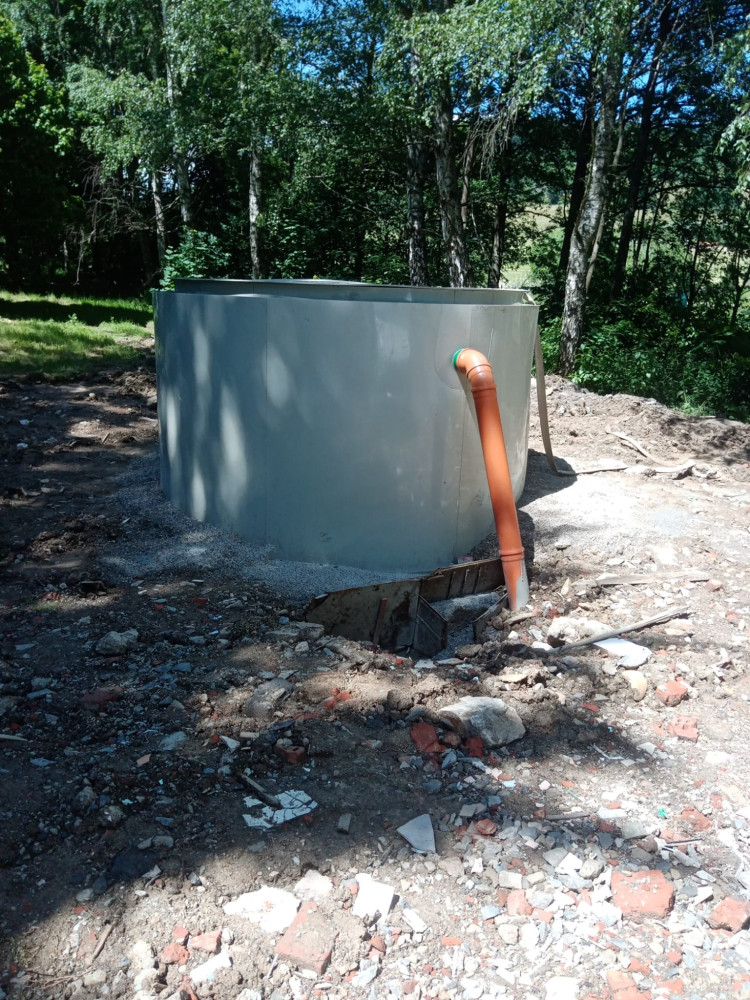

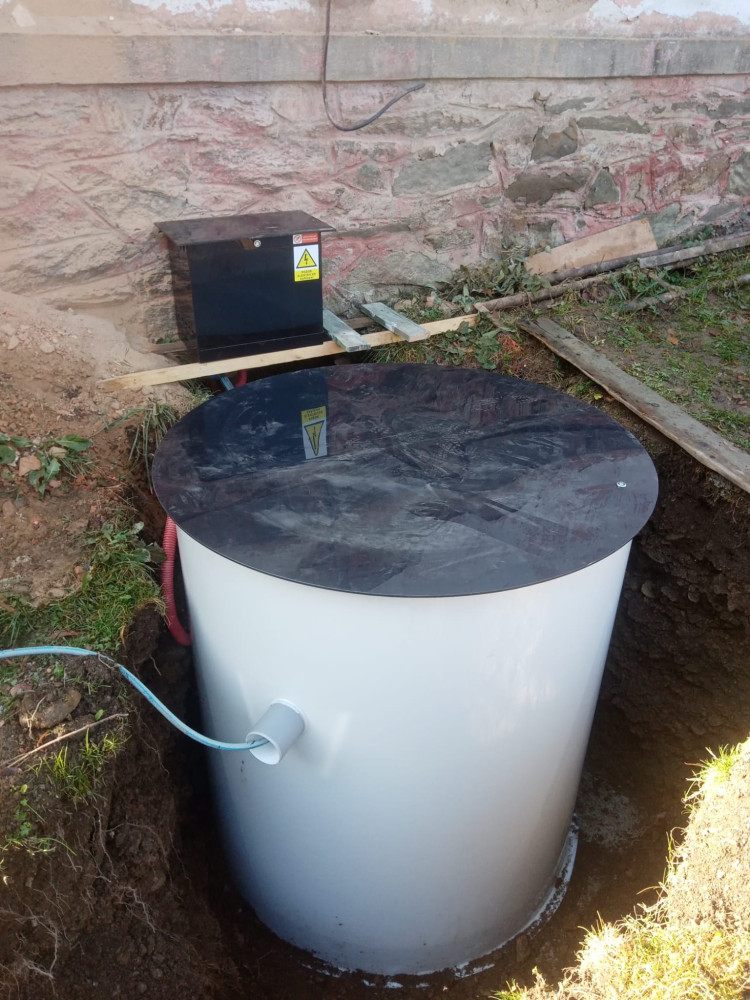

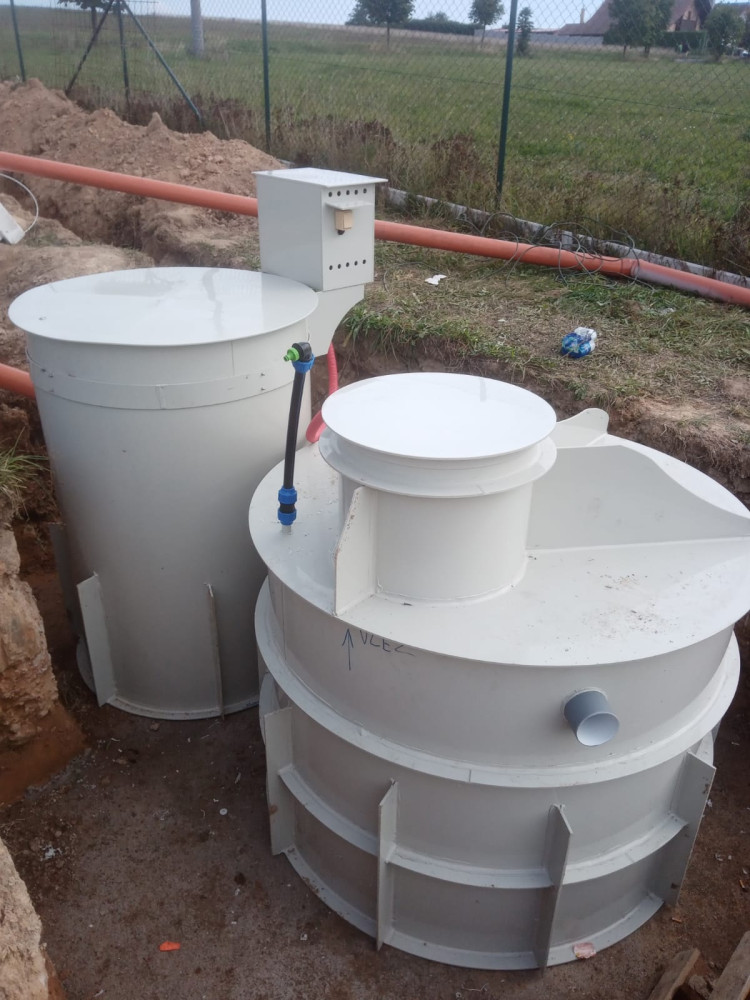

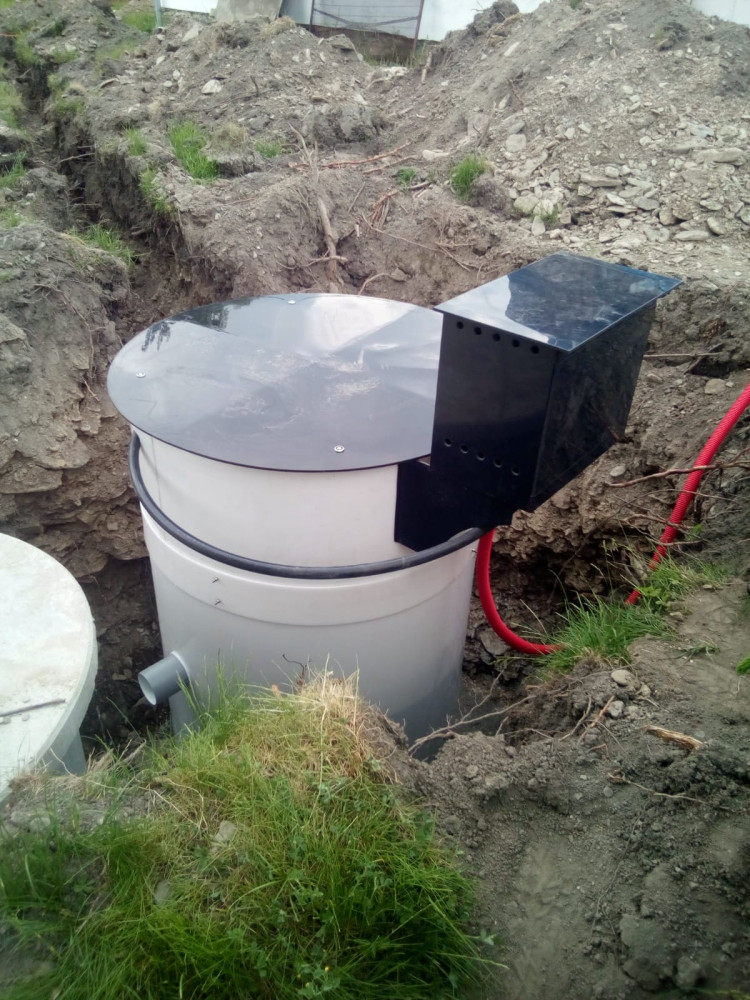

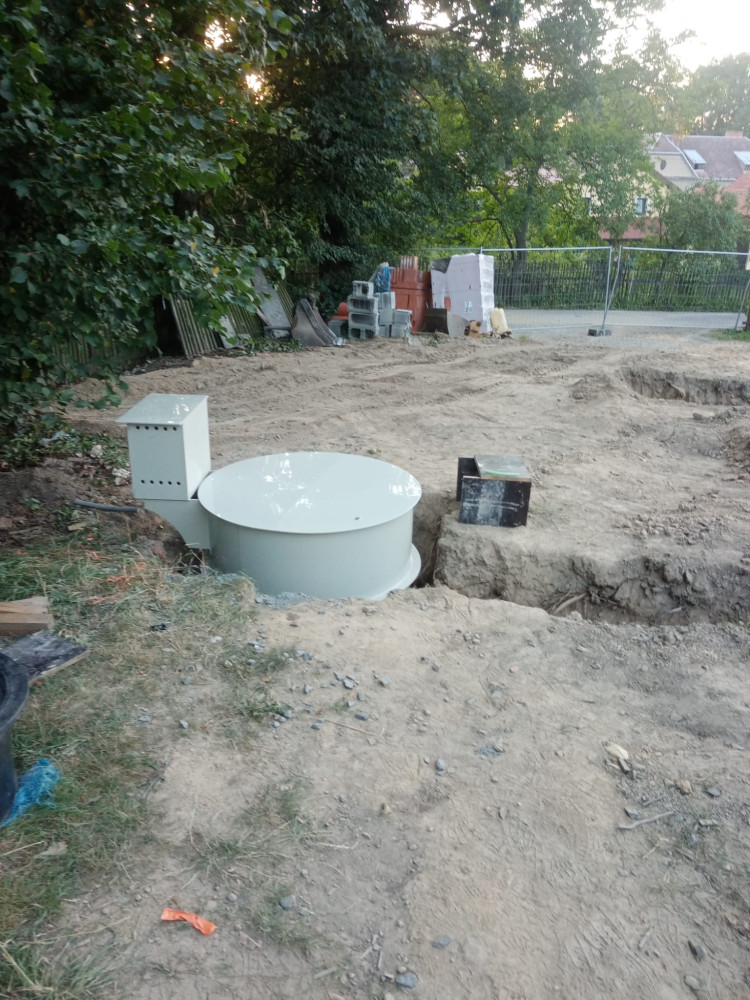

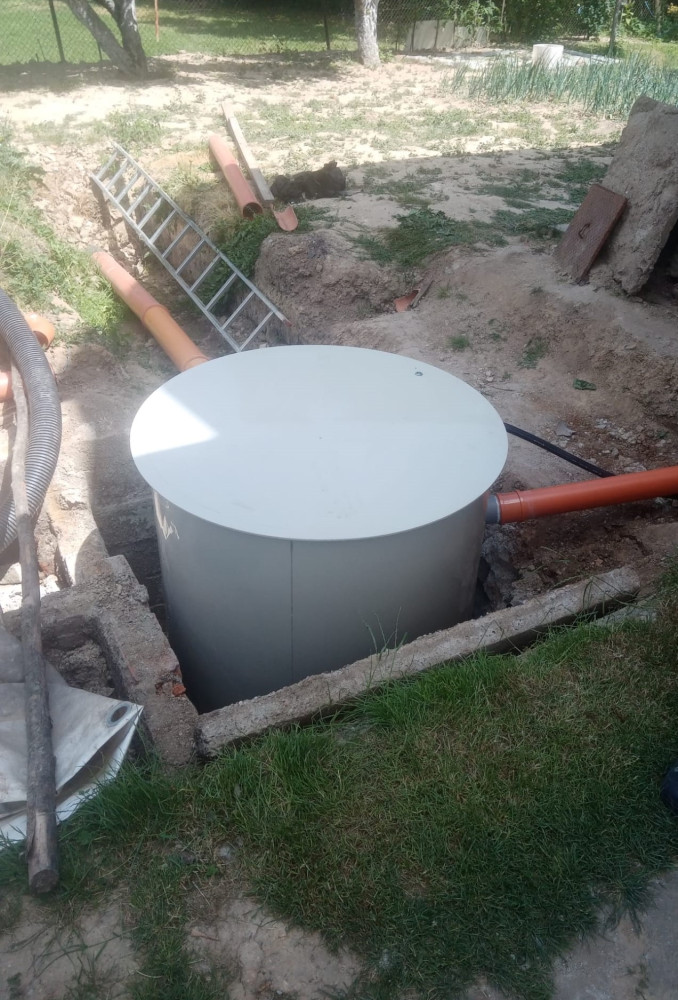

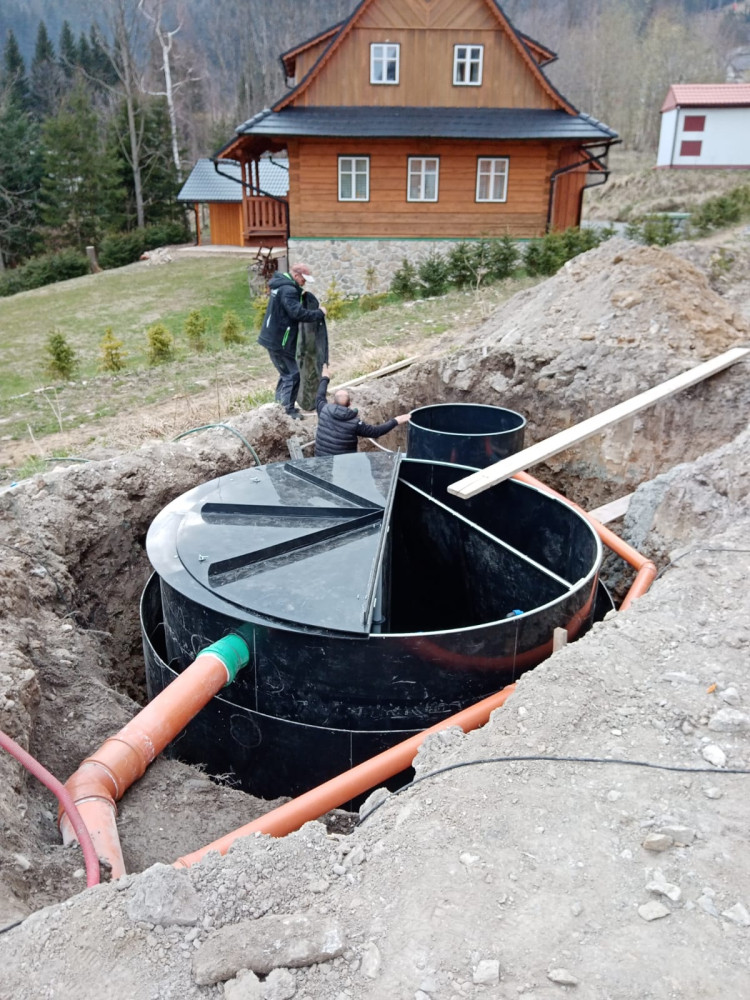

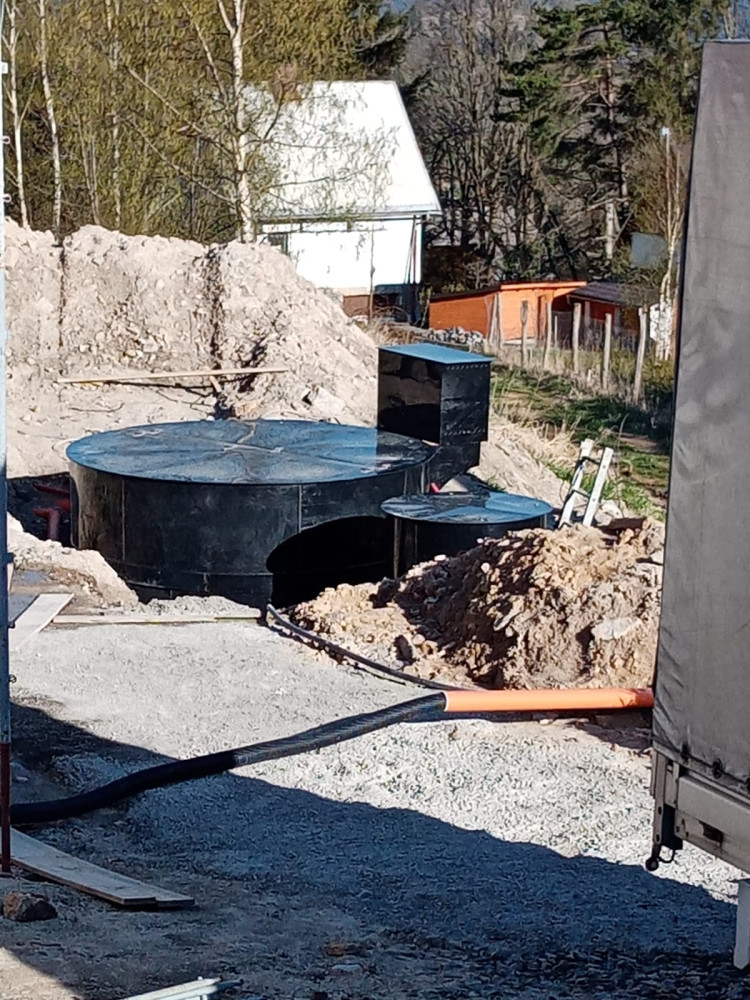

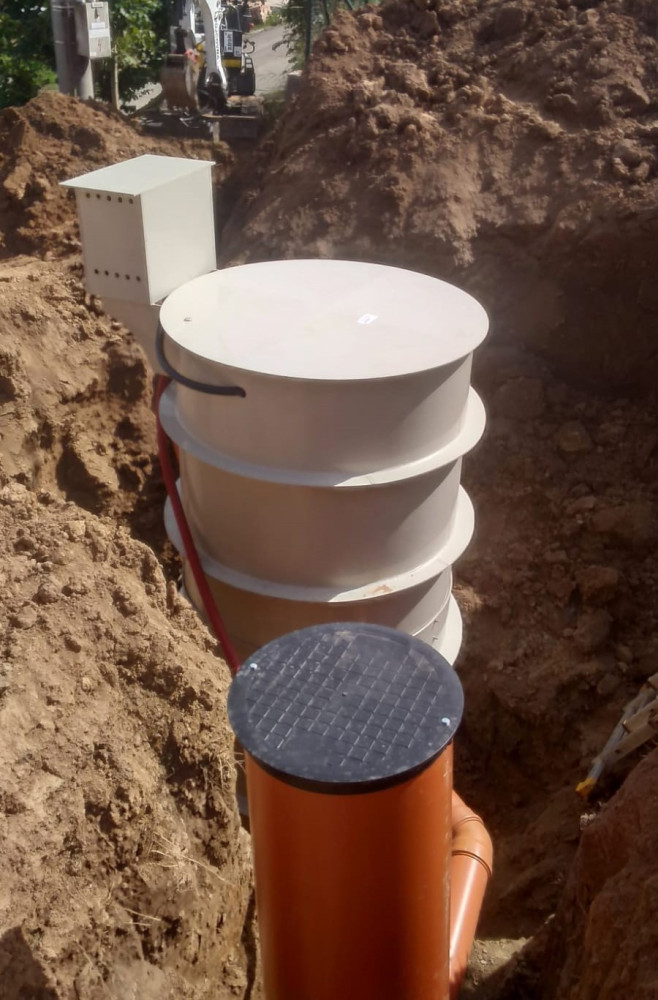

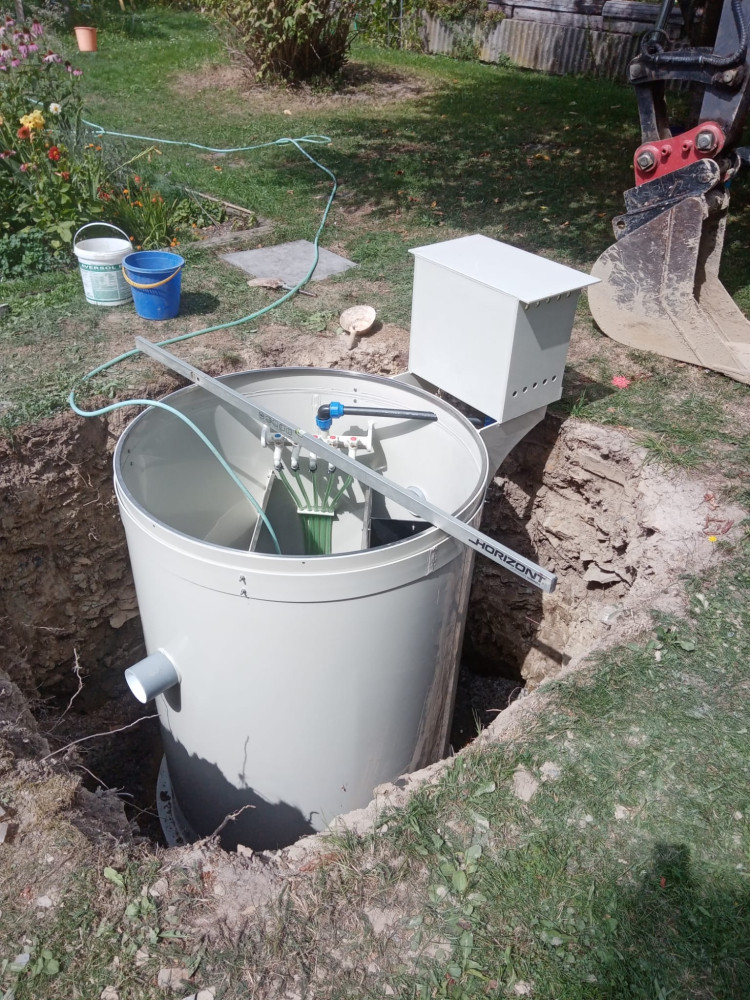

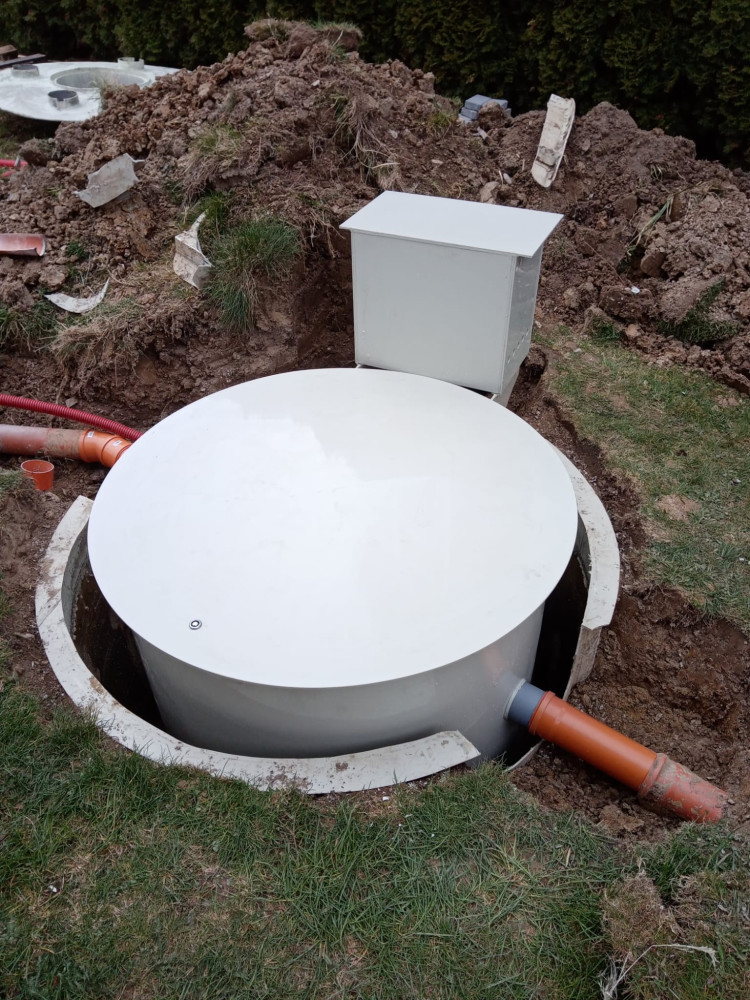

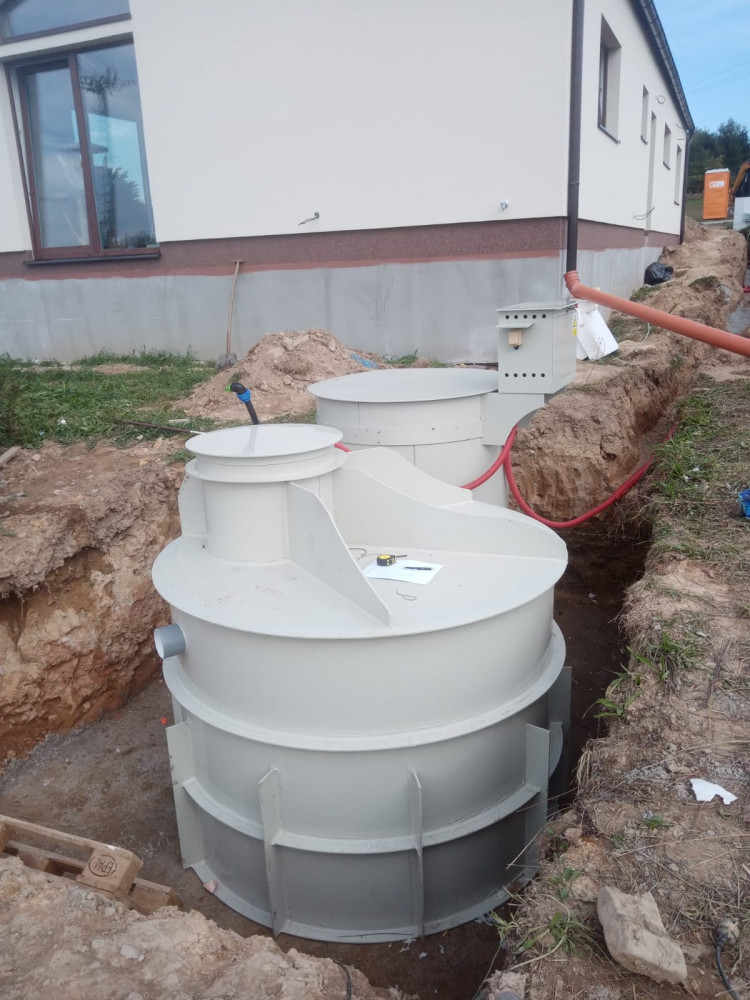

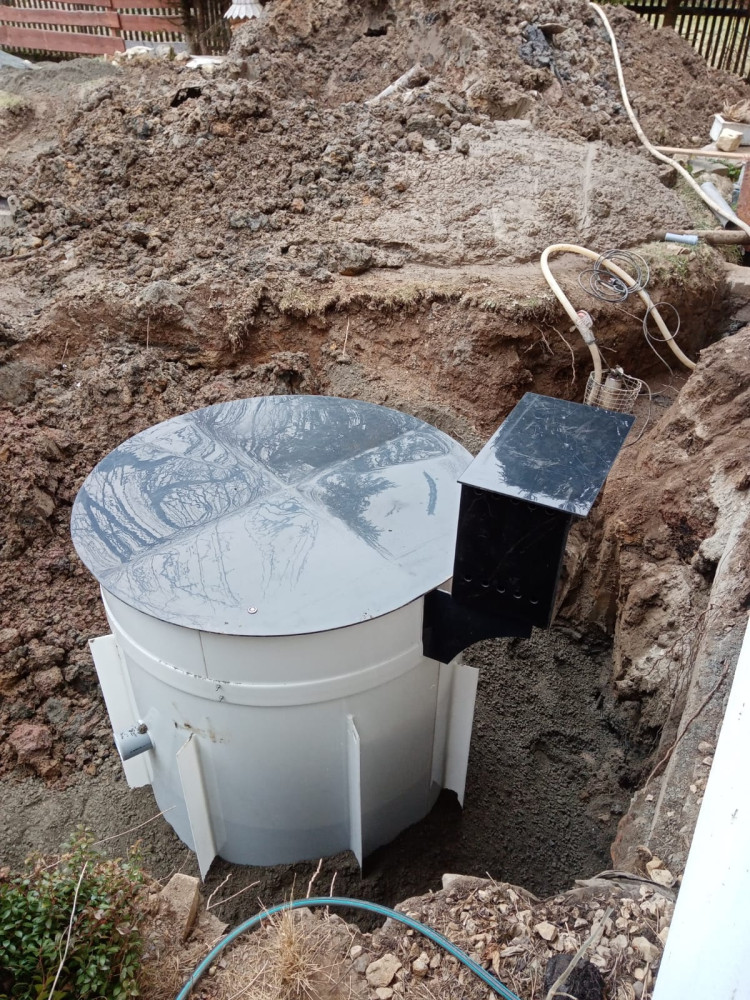

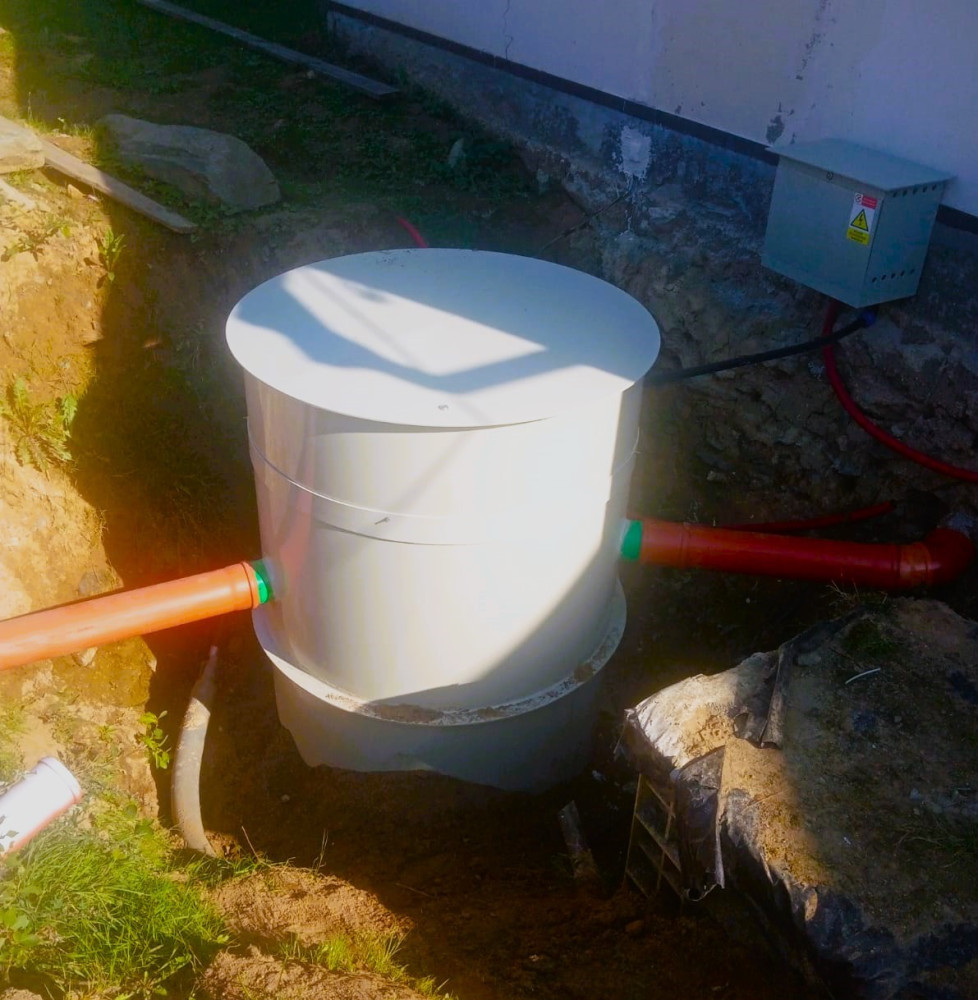

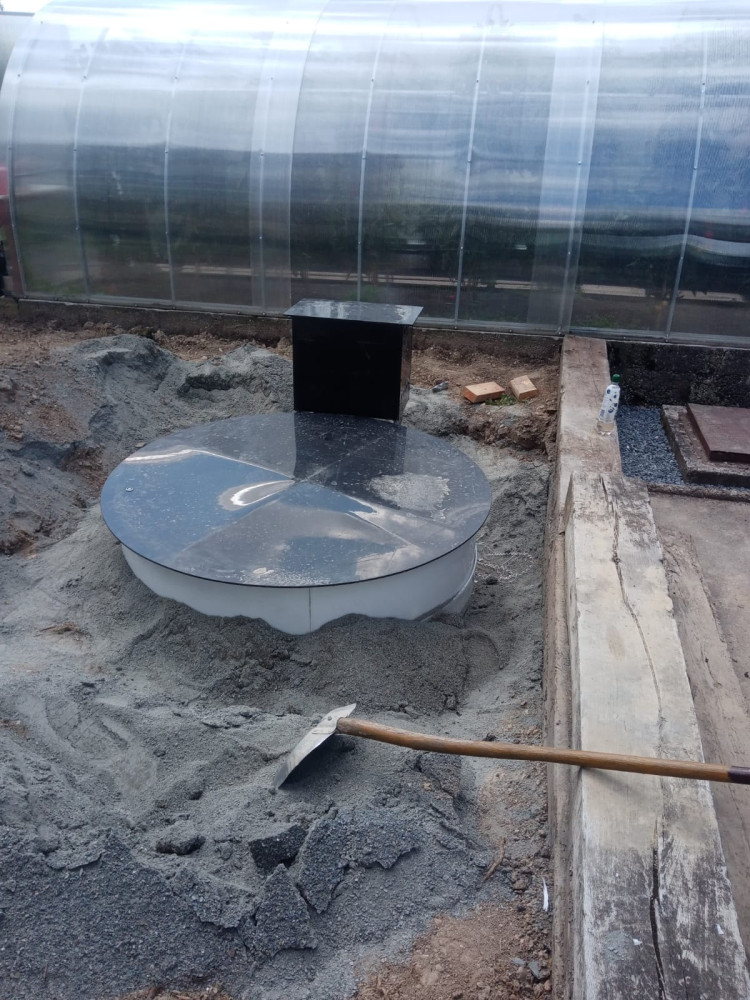

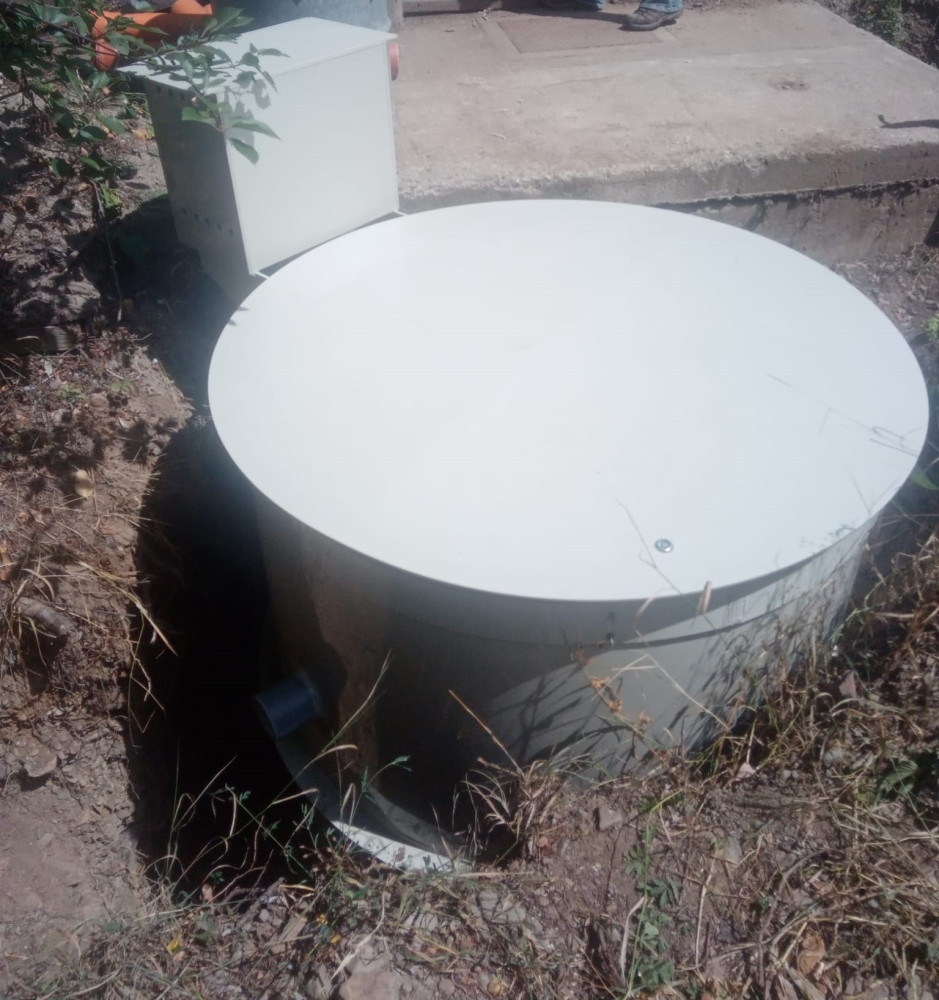

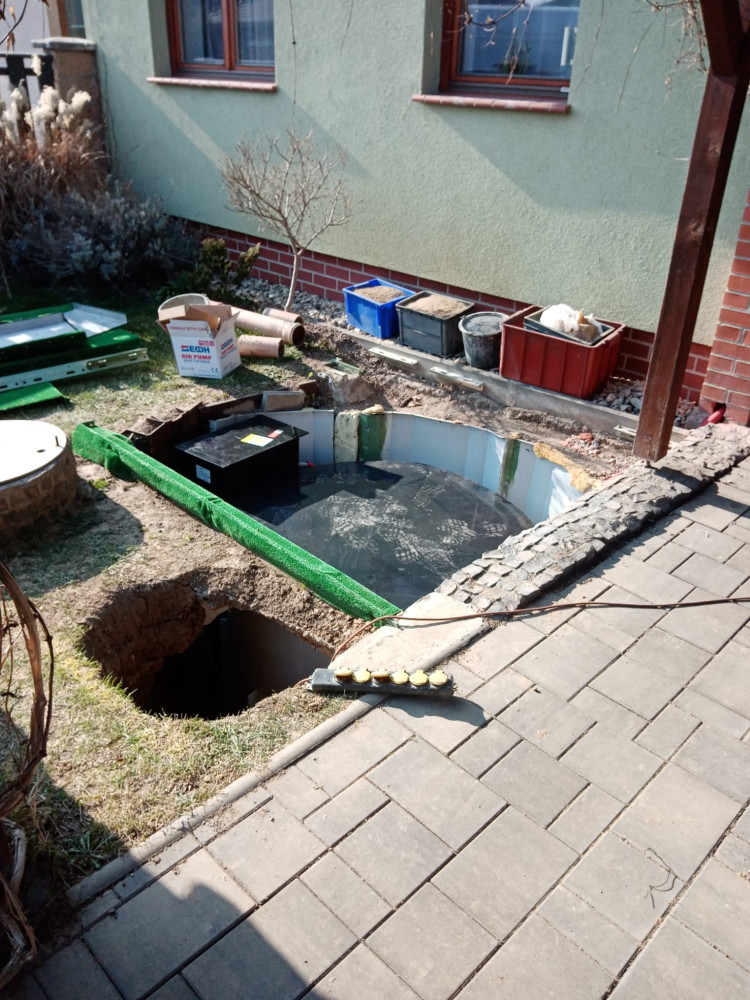

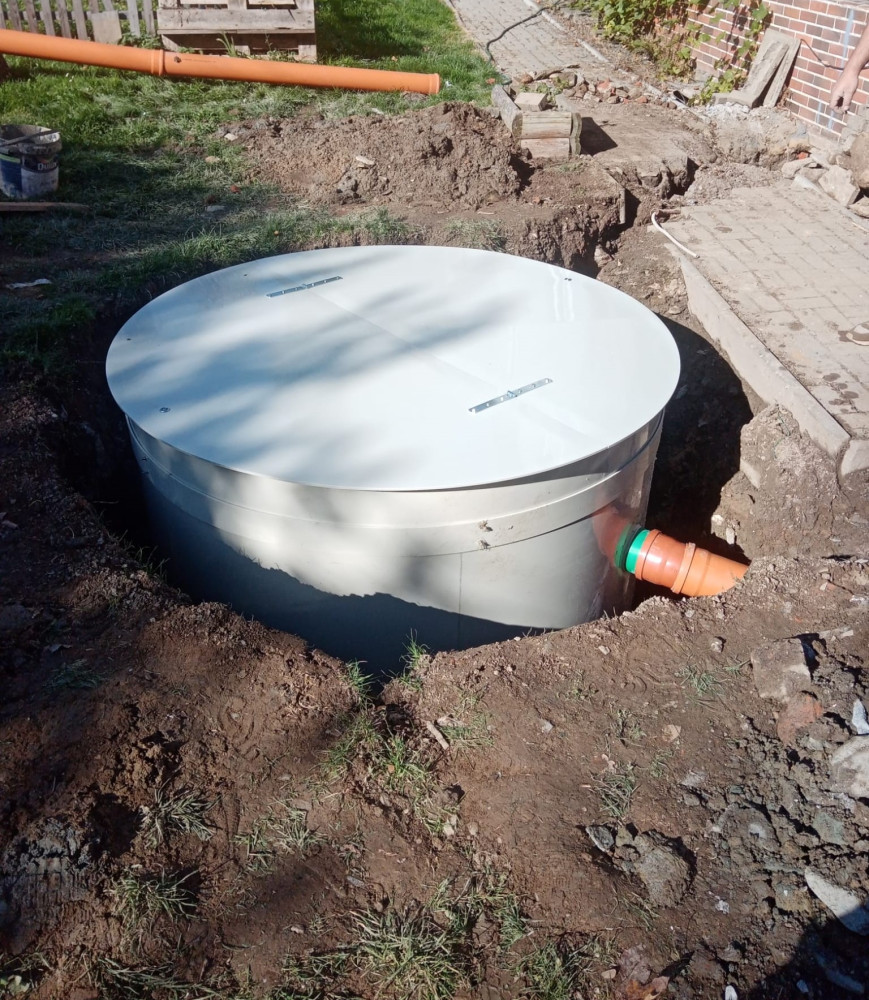

Čistírny SILT mají samonosnou konstrukci, tudíž pokud není problém se spodní vodou, provede se pouze obsyp čistírny jemným štěrkem nebo pískem – NEHUTNIT.

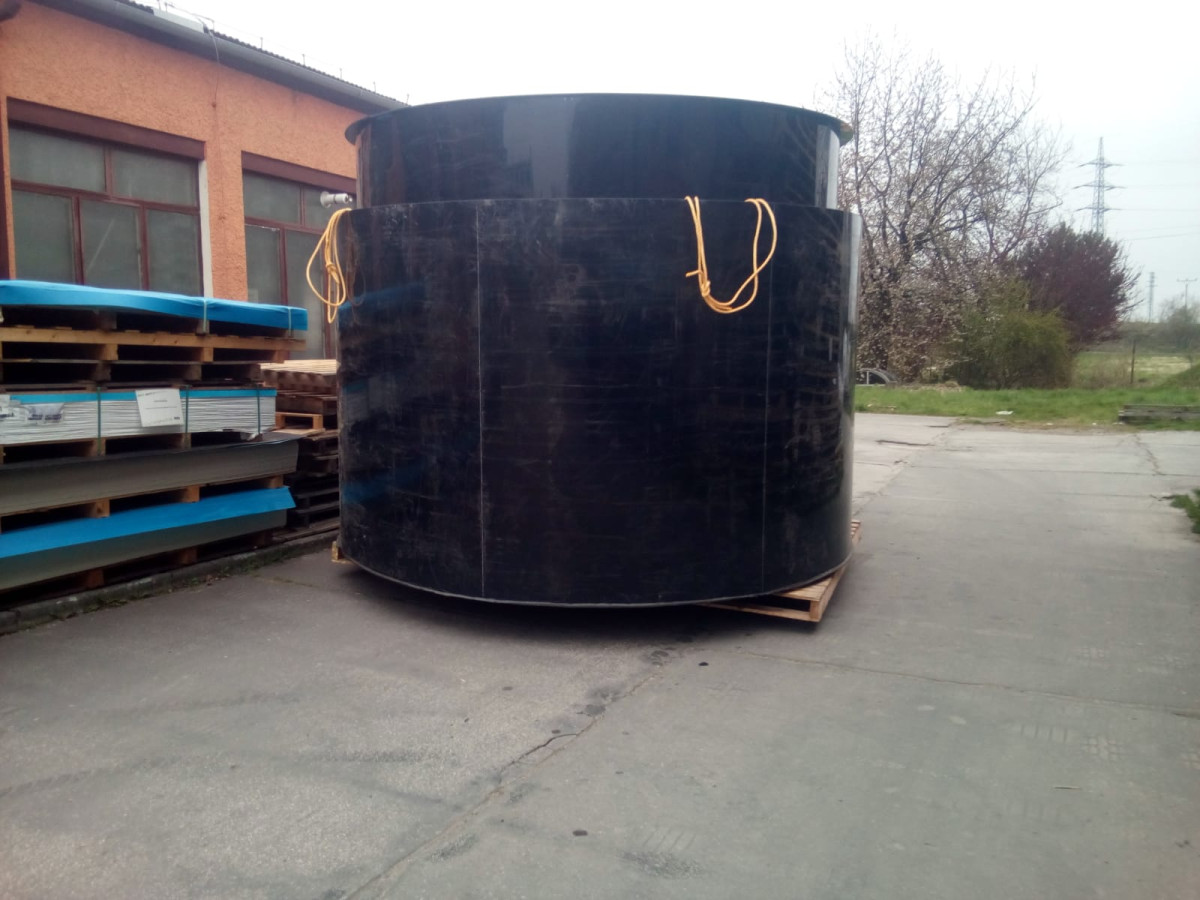

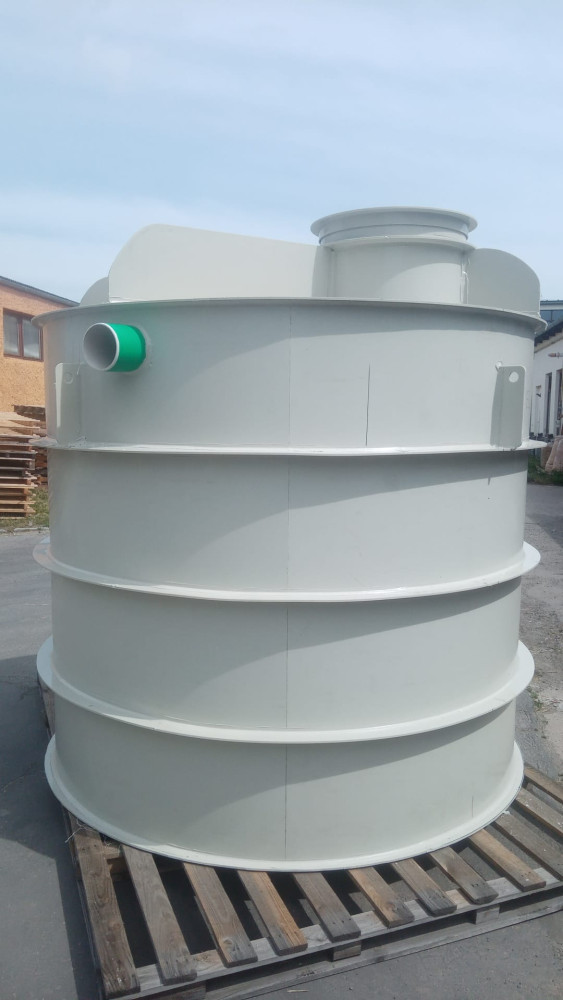

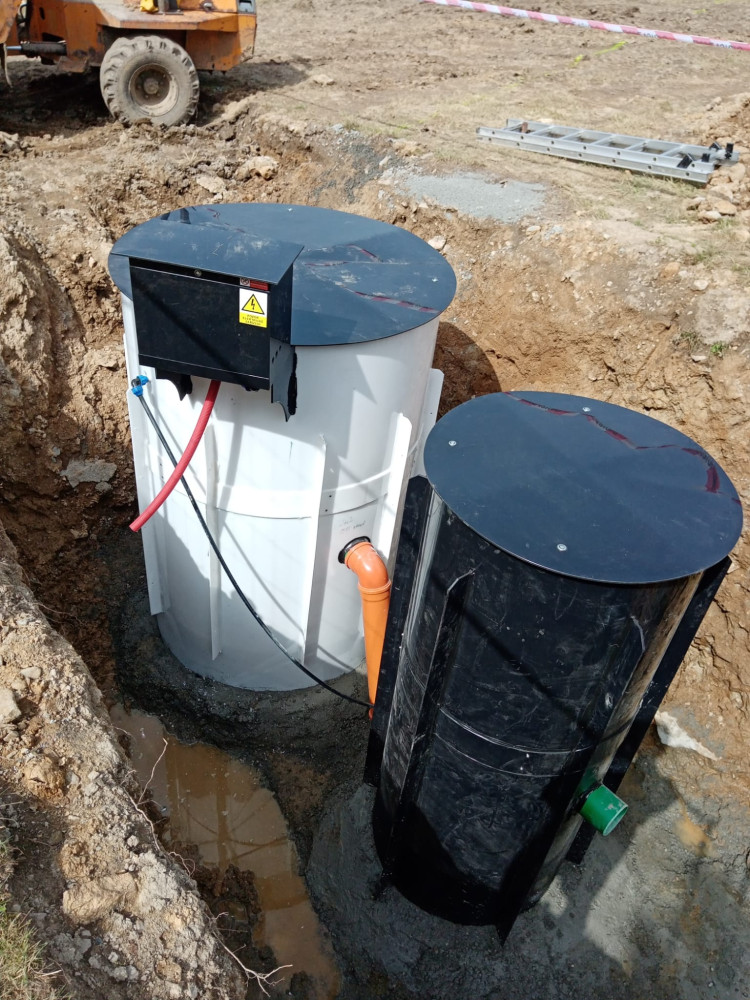

V případě výskytu spodní vody lze také použít dvouplášťovou čistírnu s betonovou výplní po obvodu. Pak již není nutné čistírnu obetonovat.

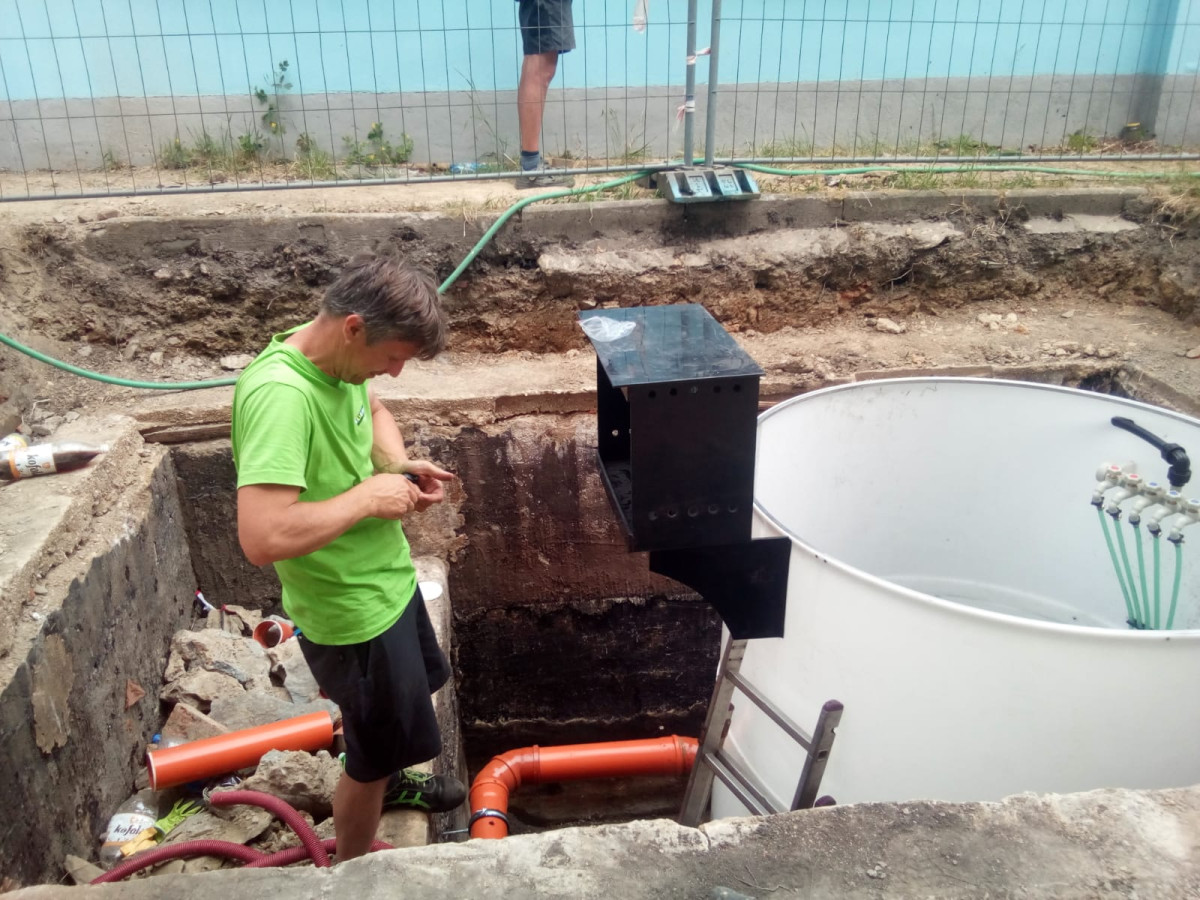

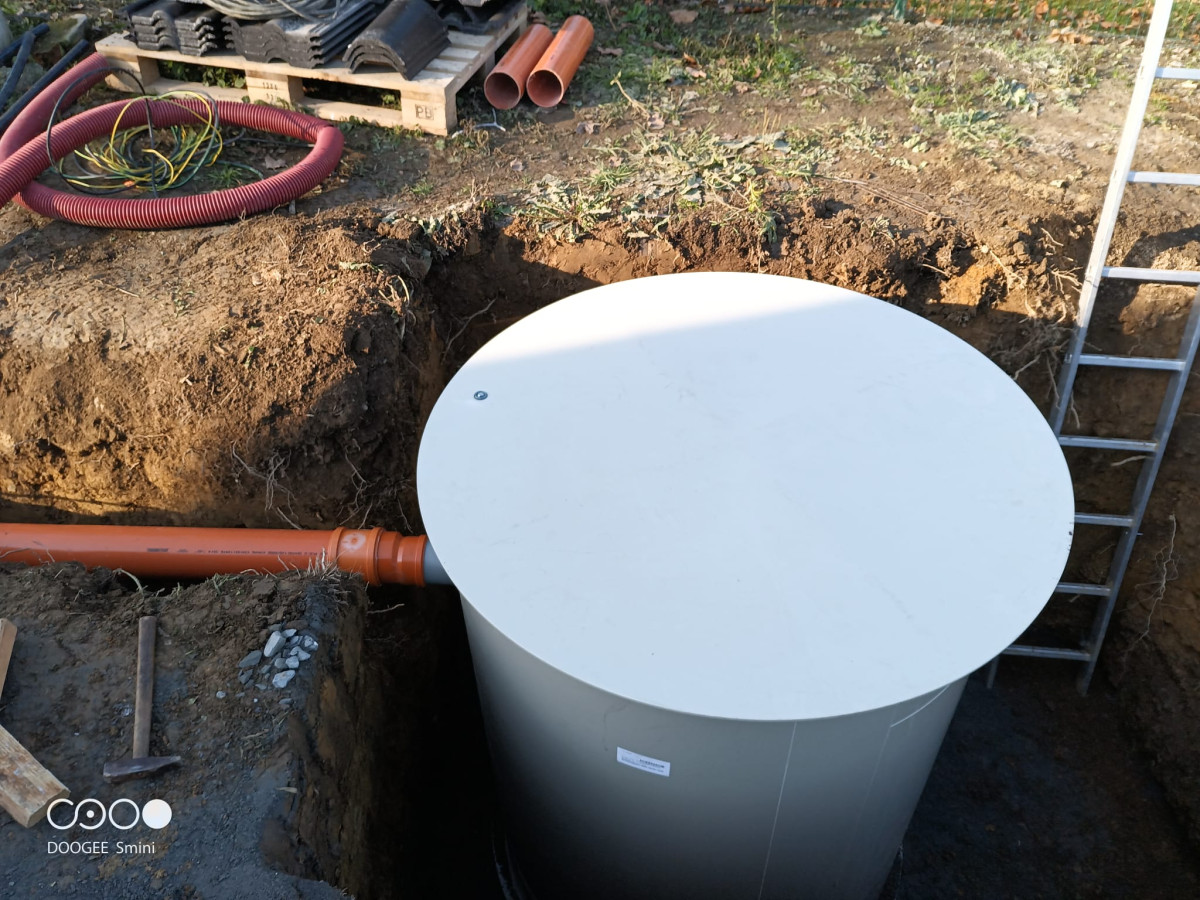

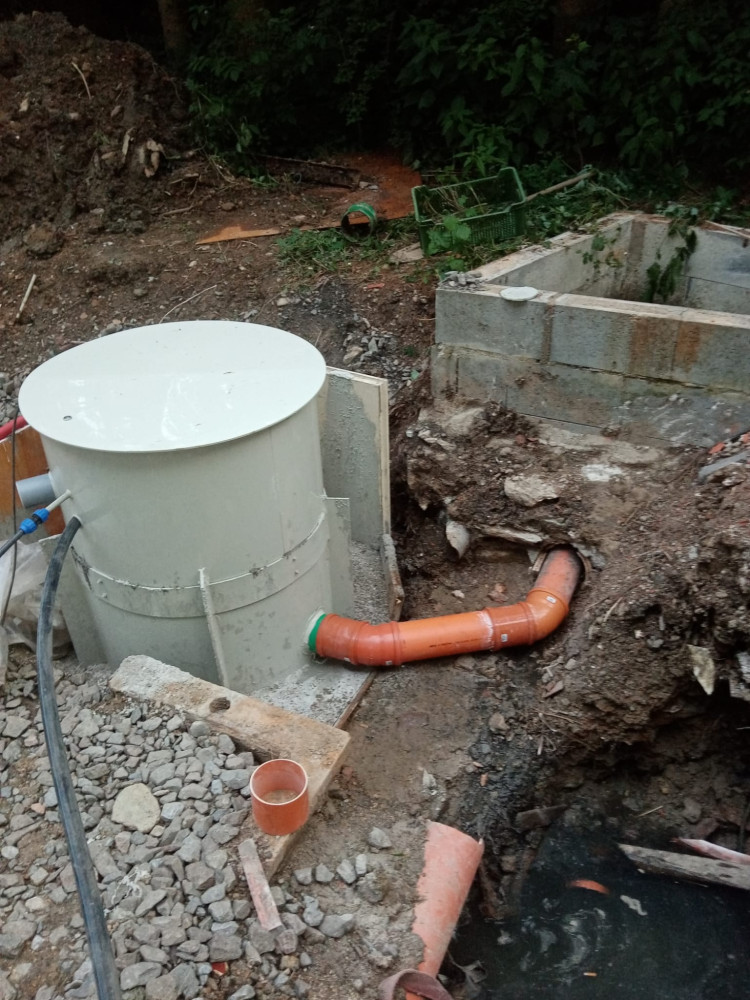

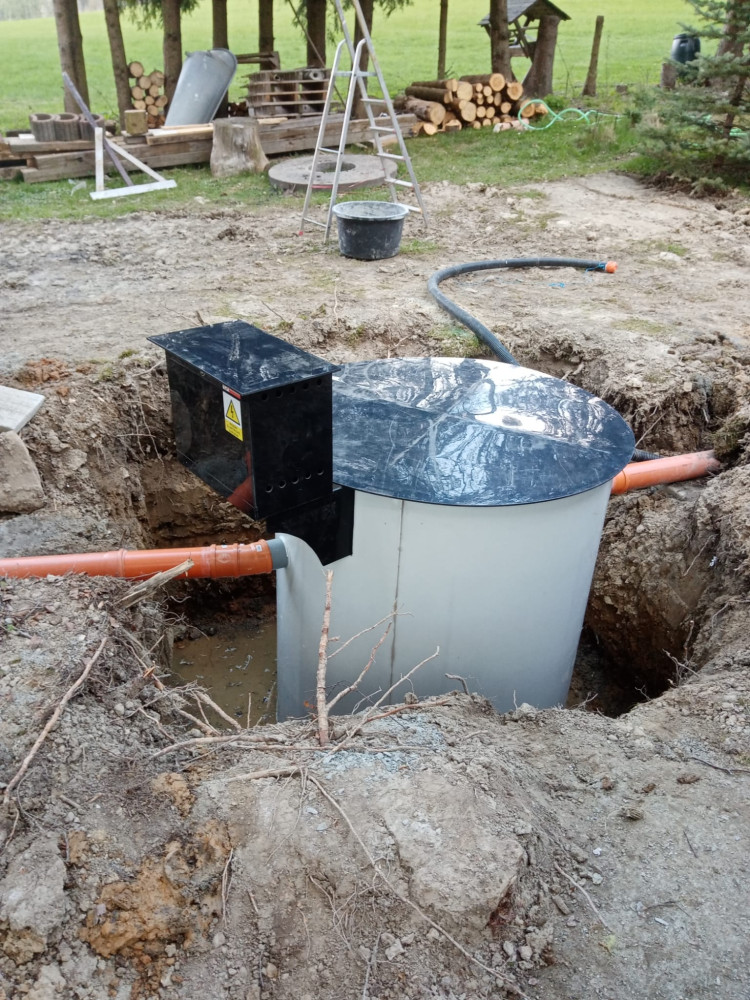

Při výkopu je nutné dodržet výšku nátokové roury ode dna ČOV (viz tabulka technických parametrů ↑ ).

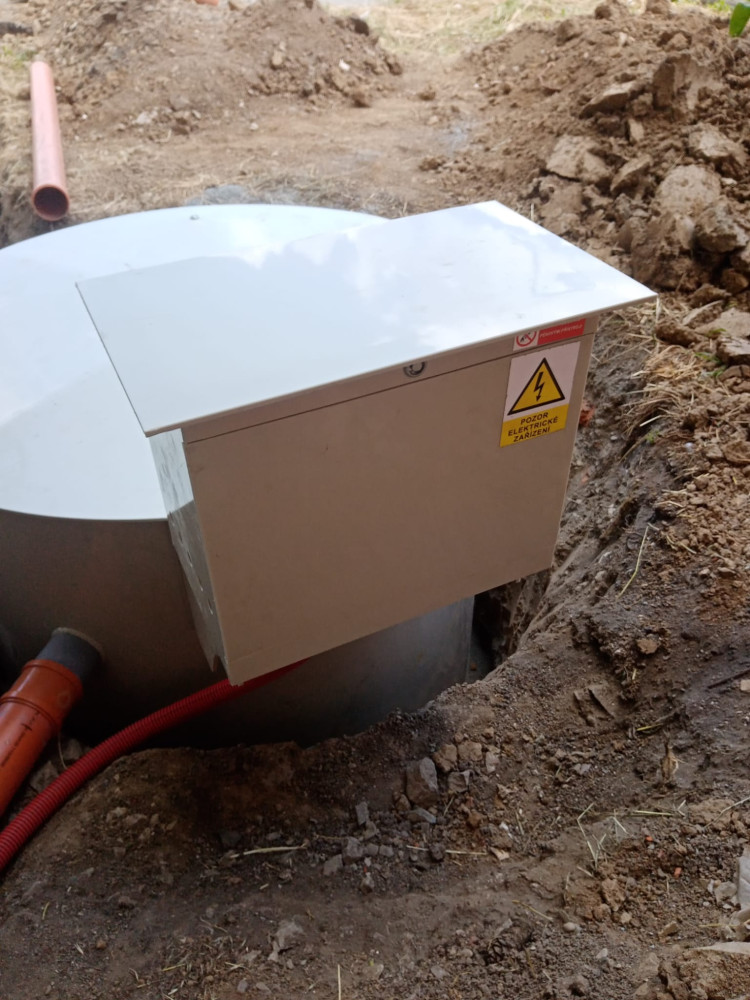

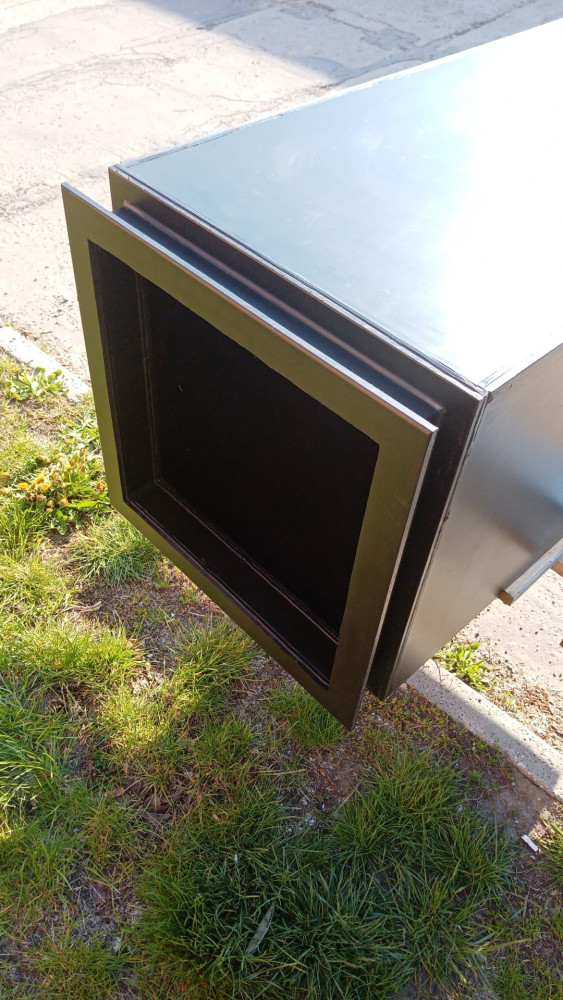

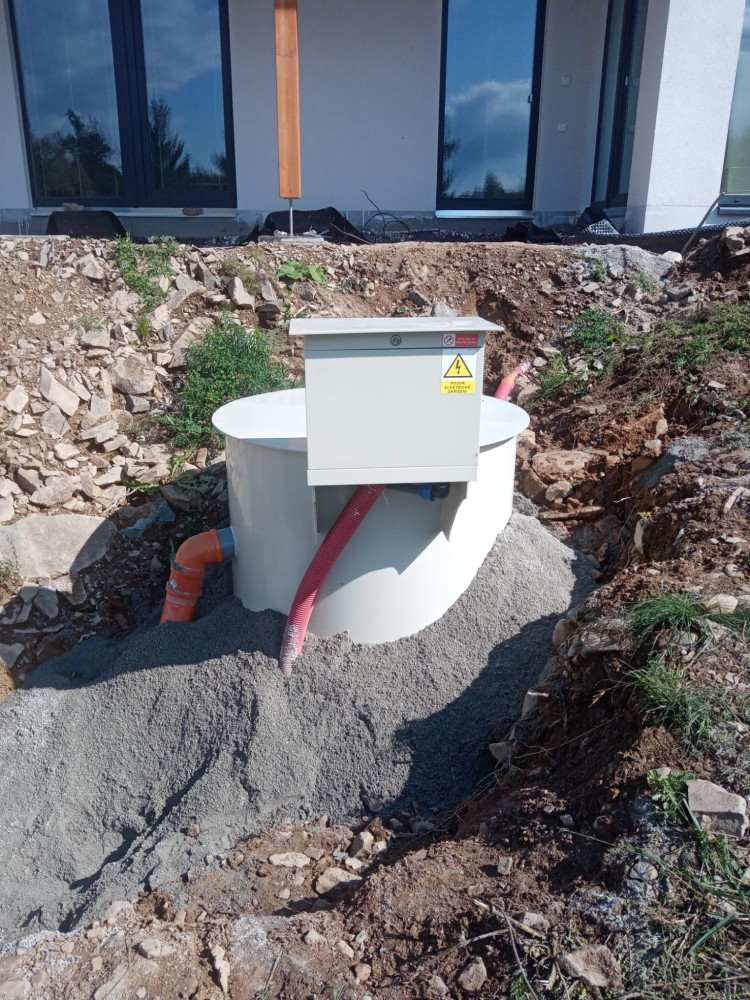

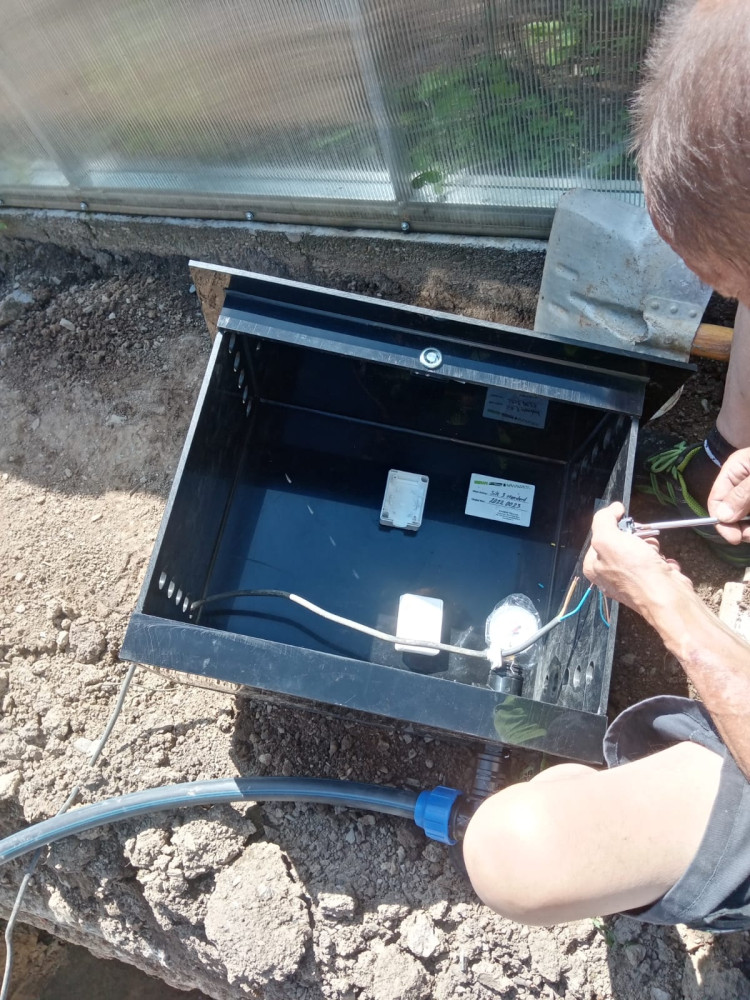

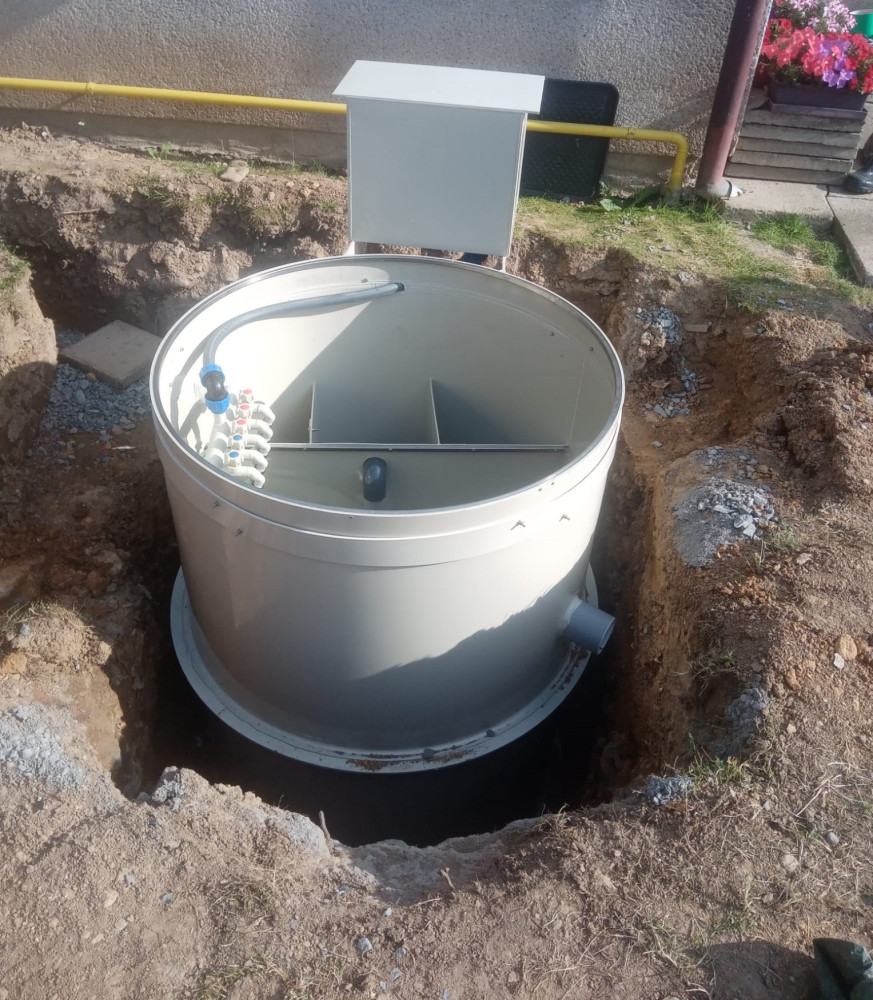

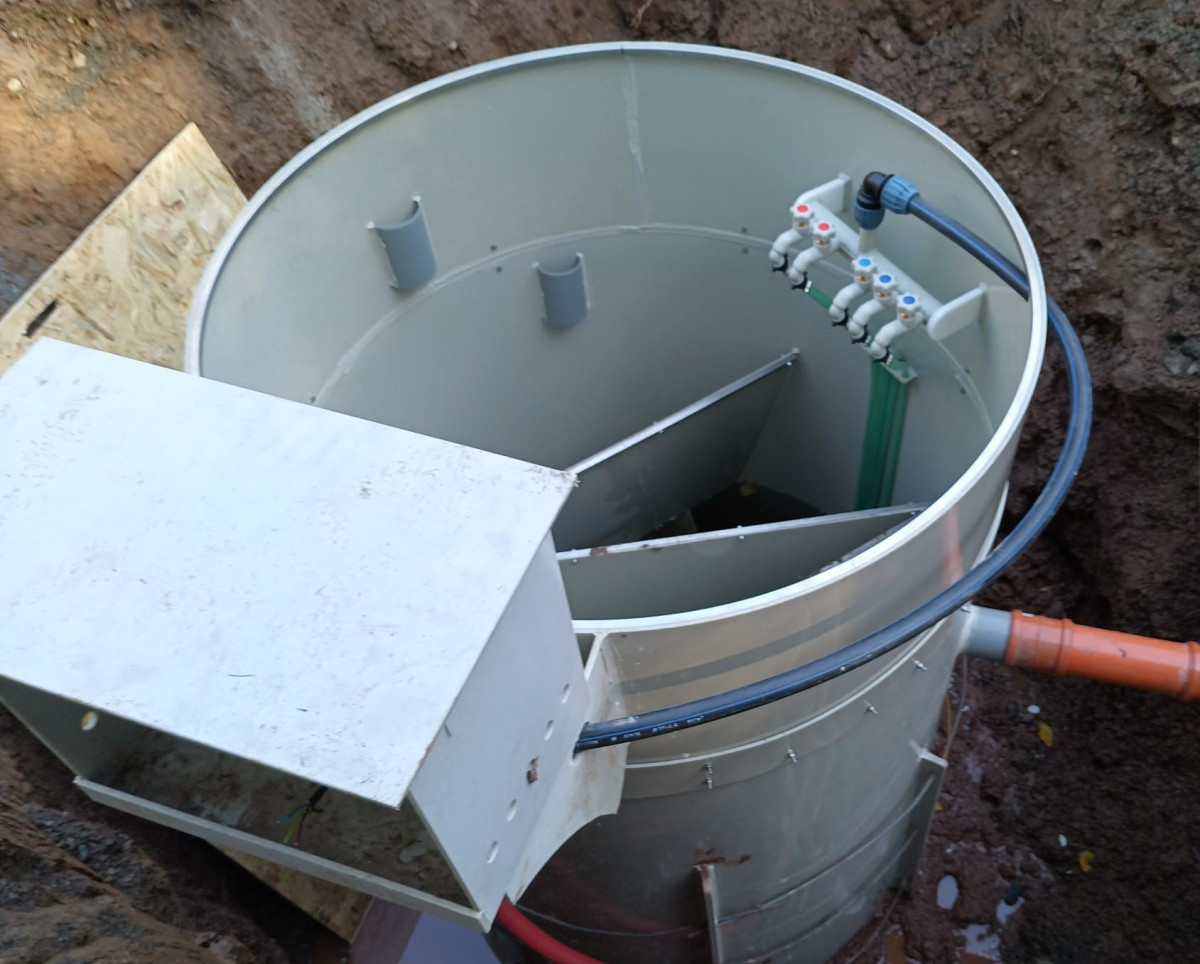

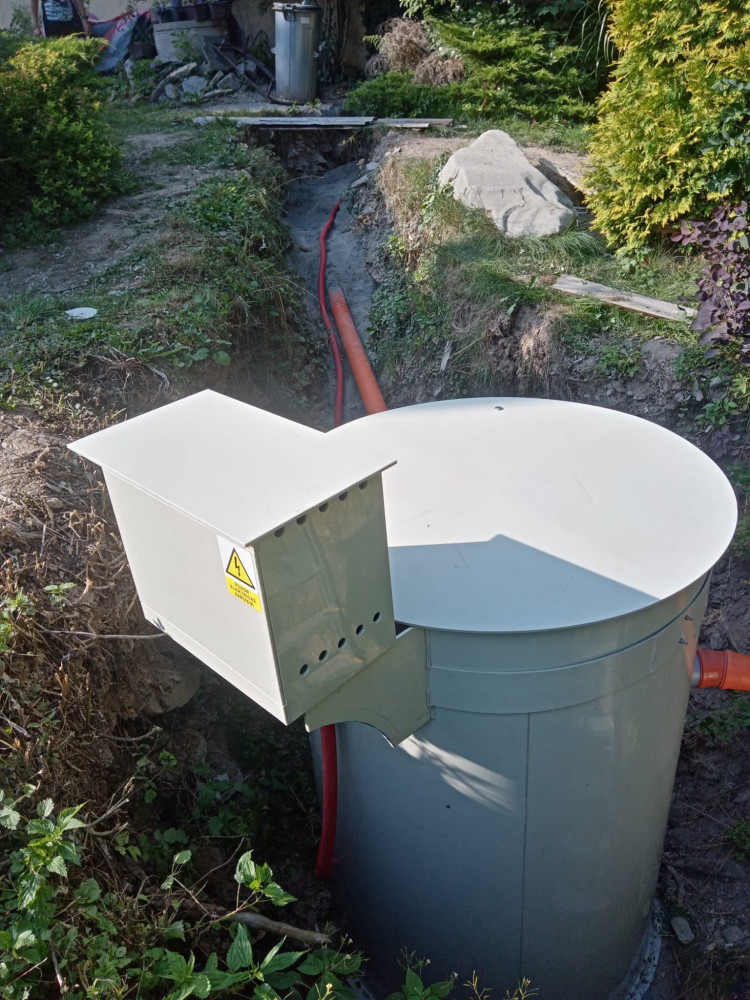

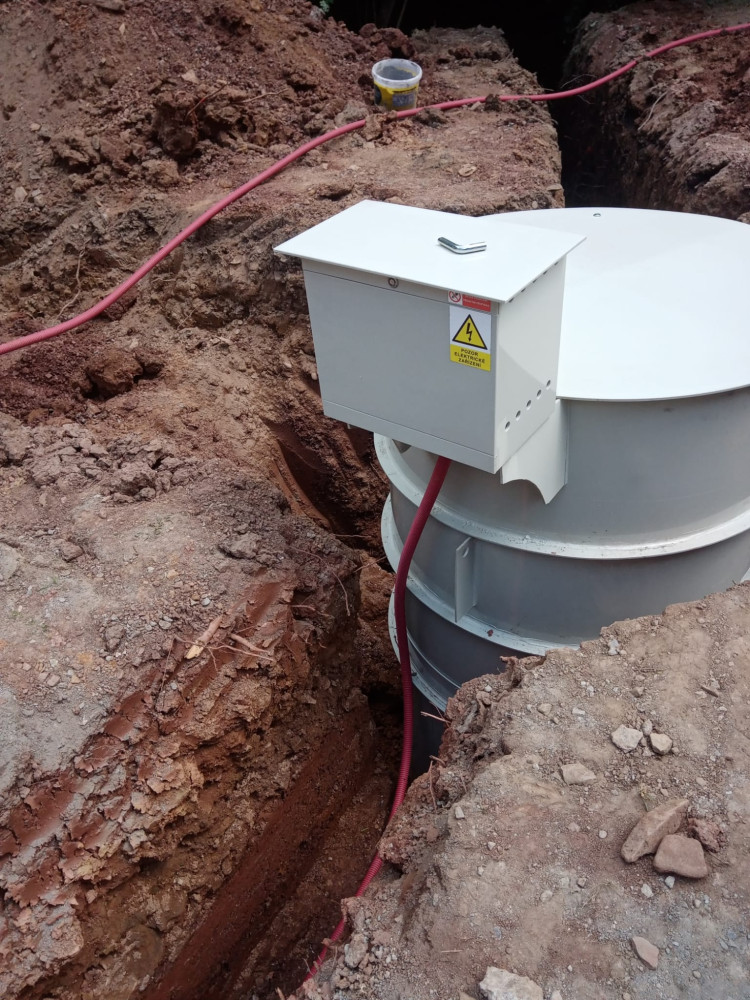

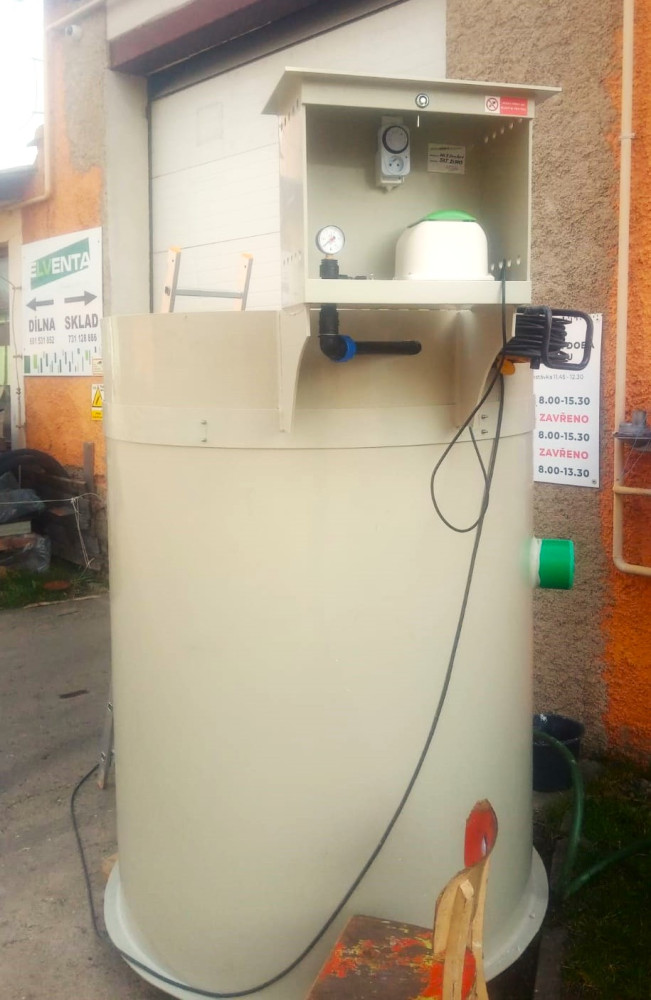

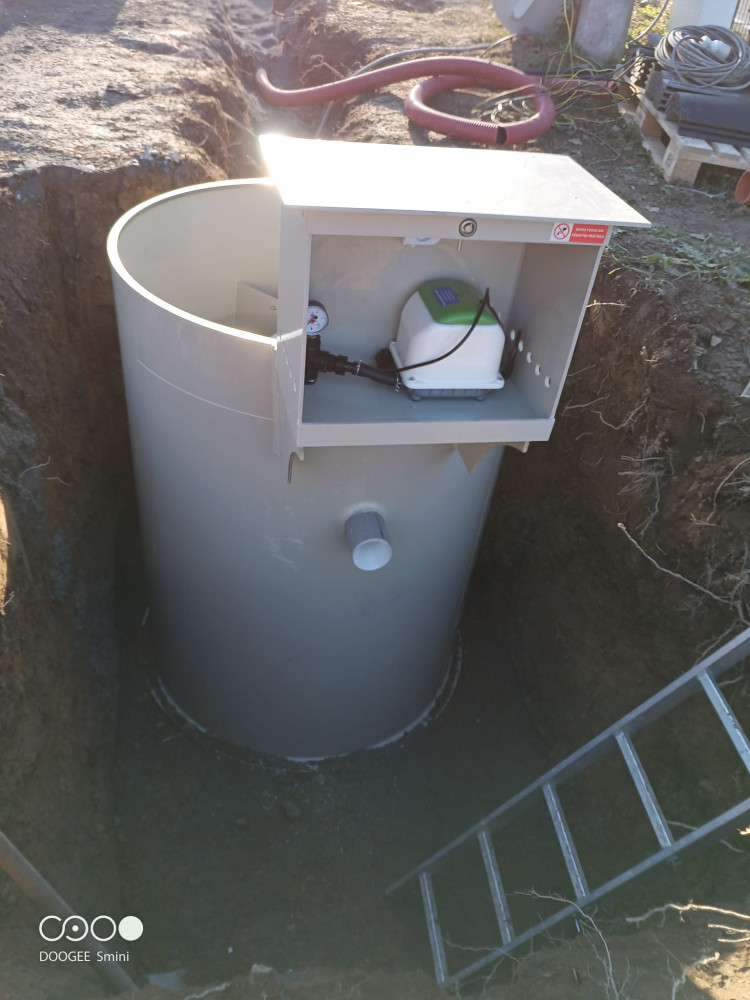

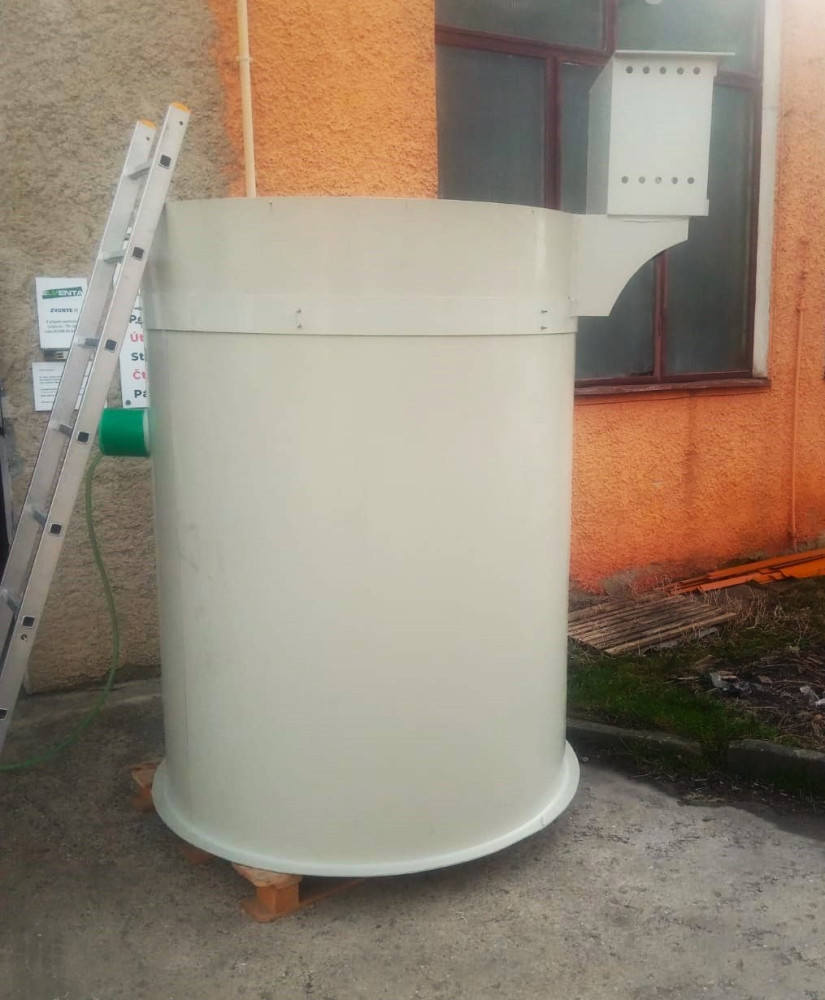

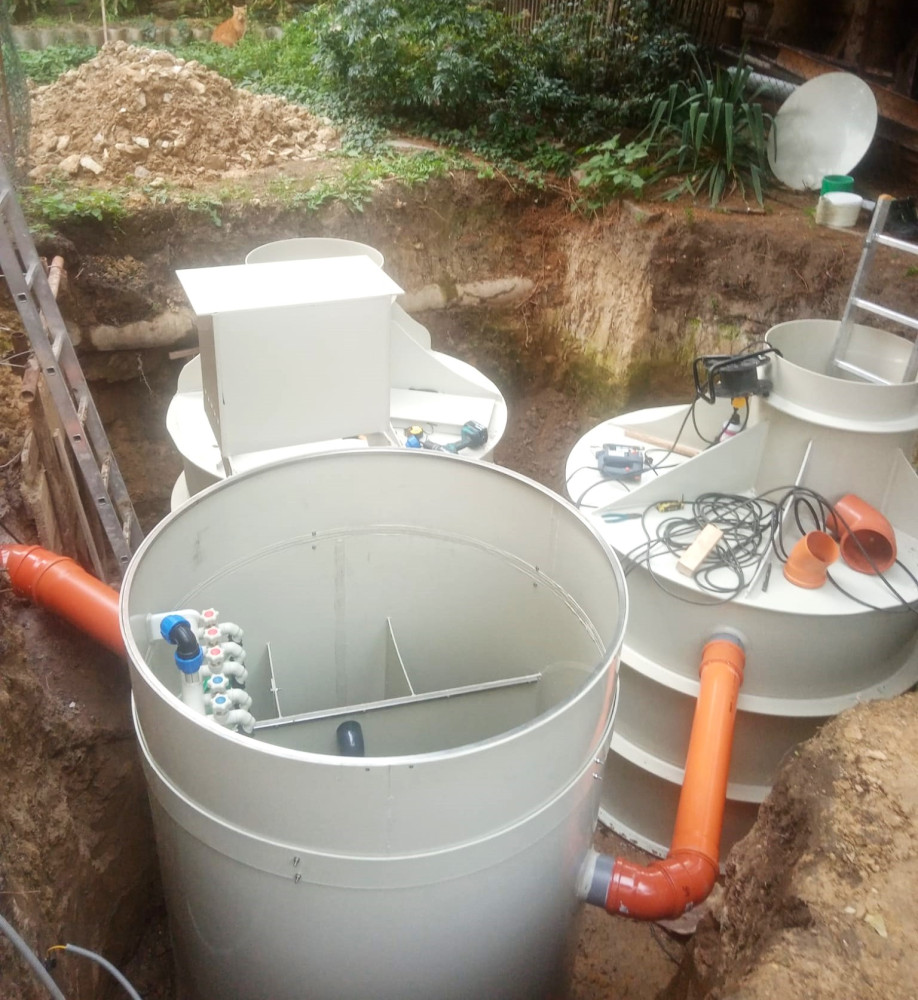

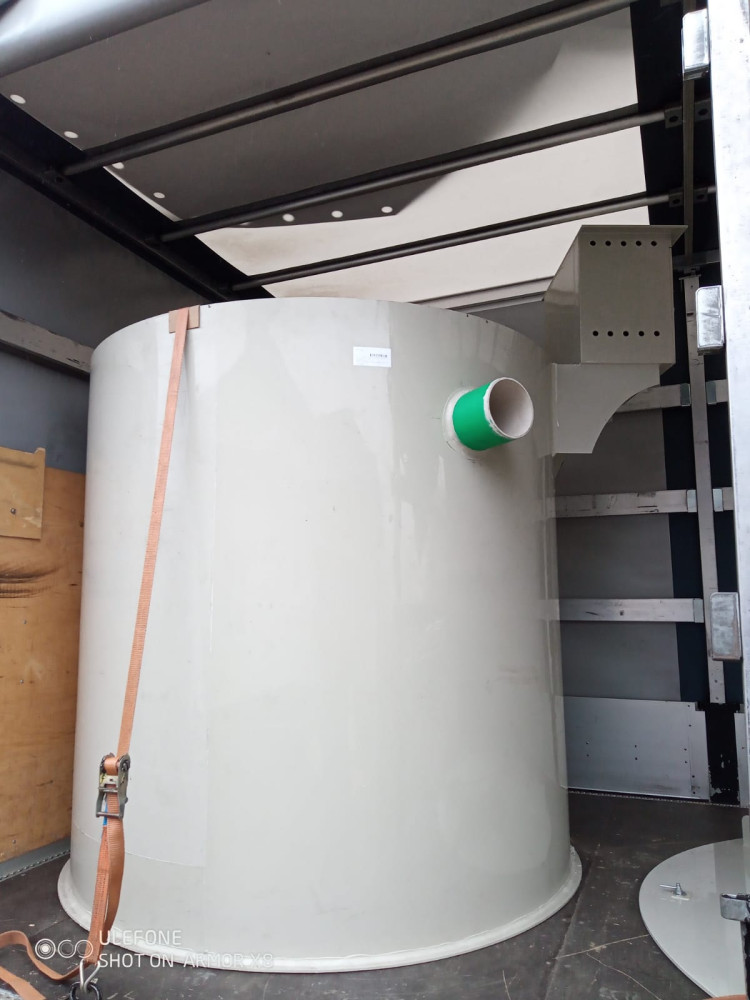

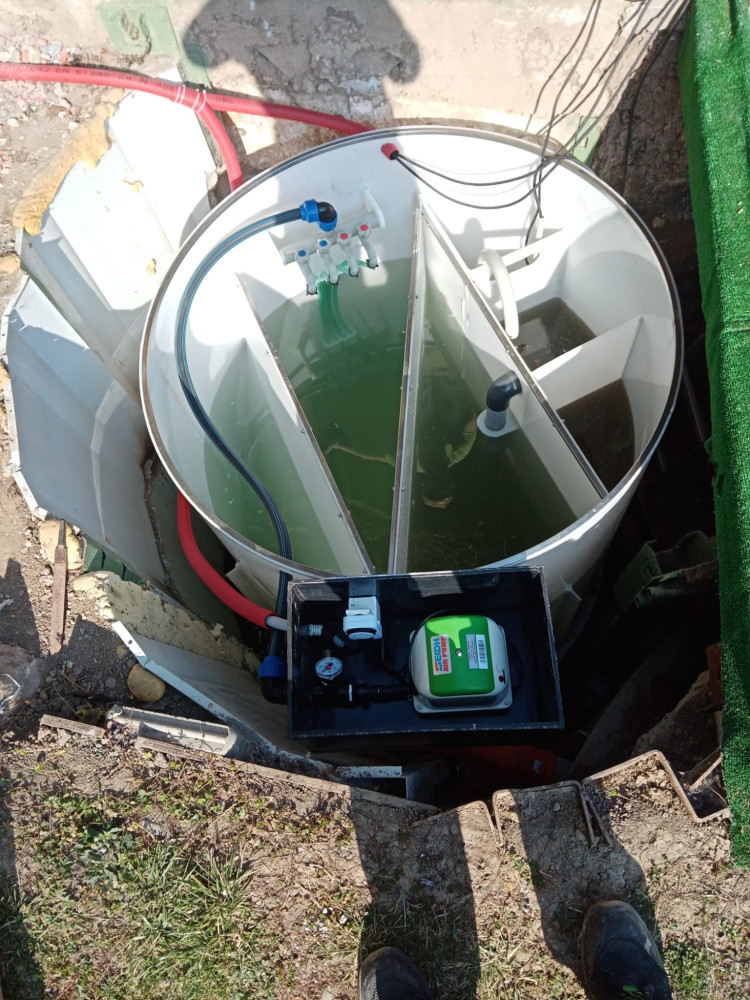

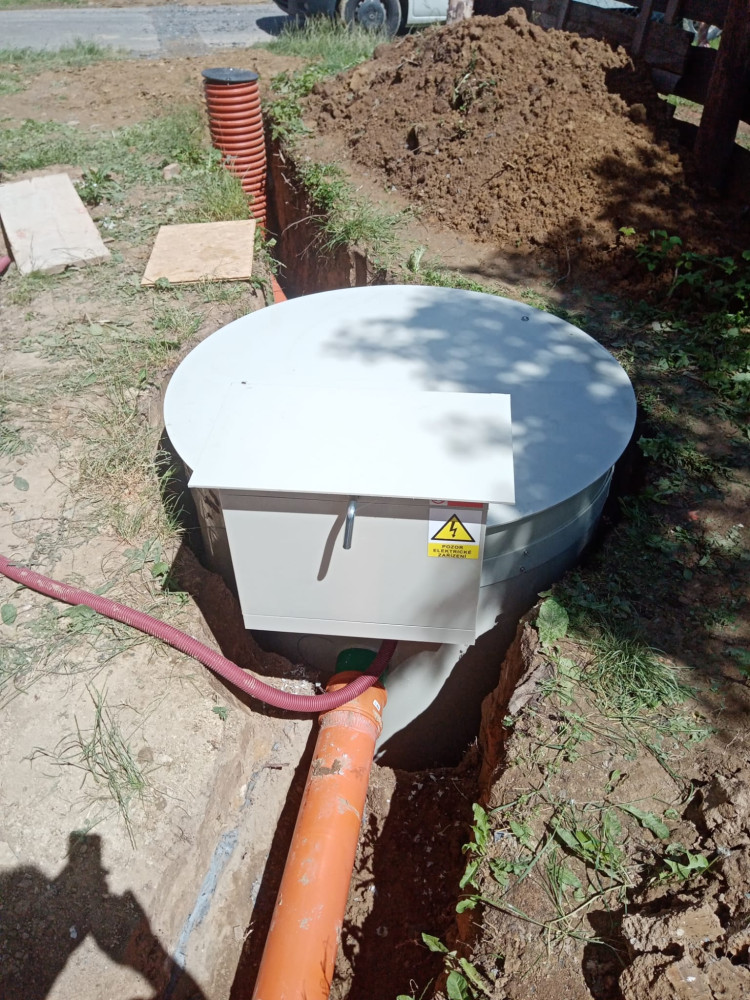

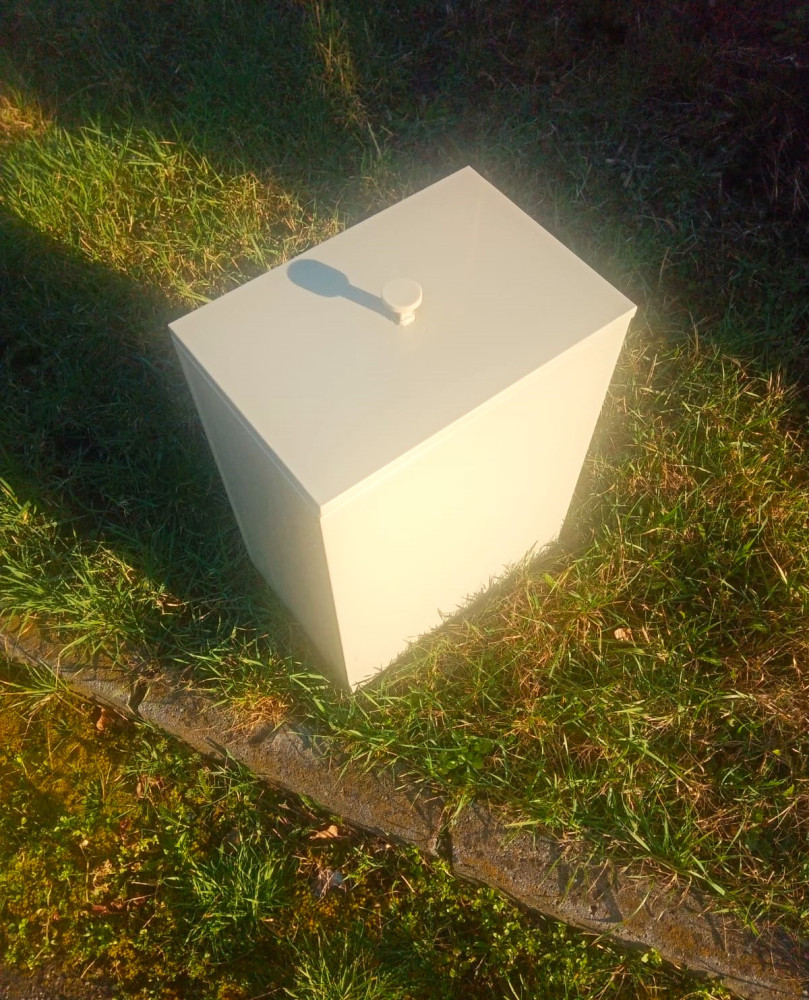

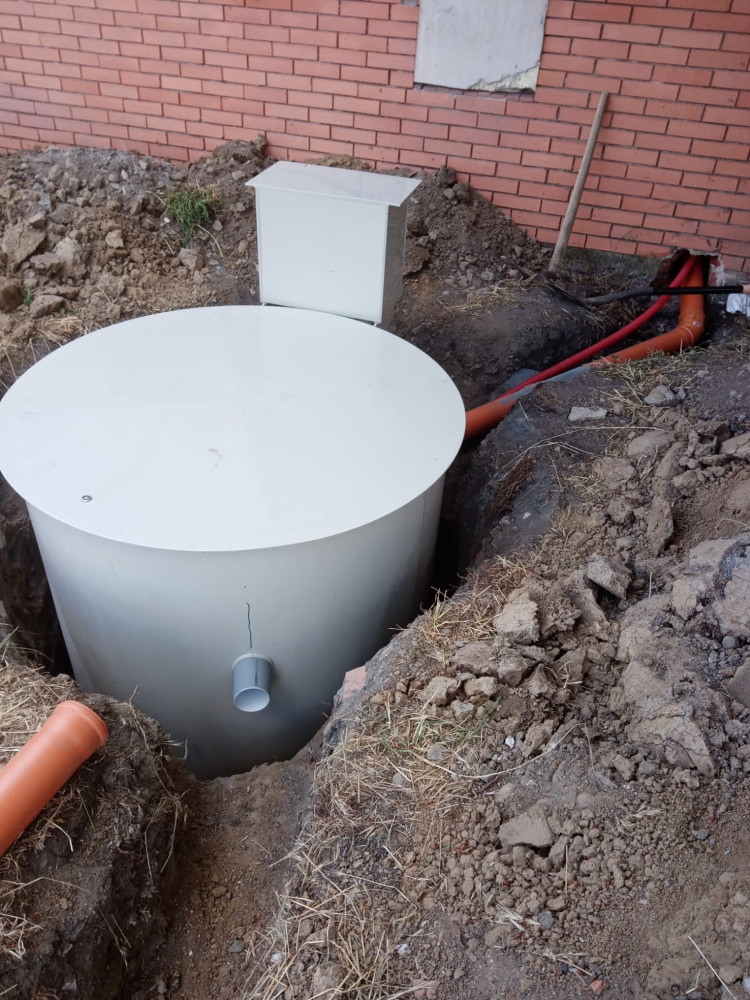

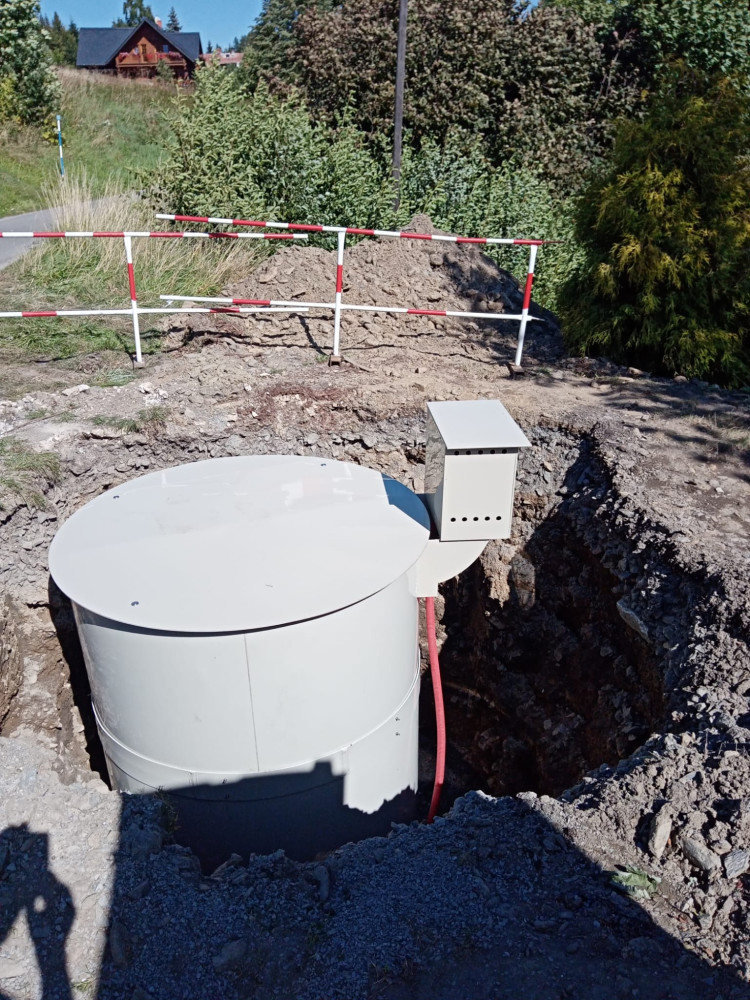

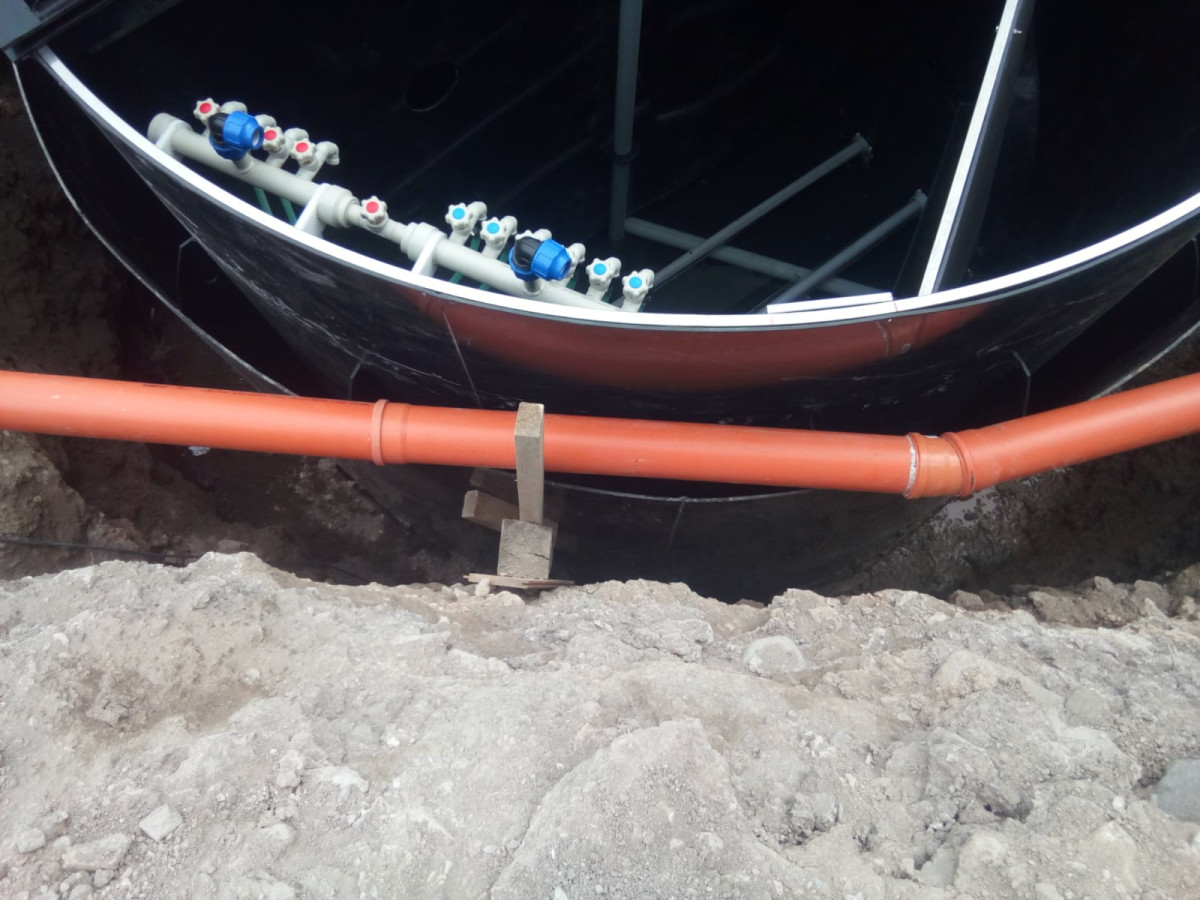

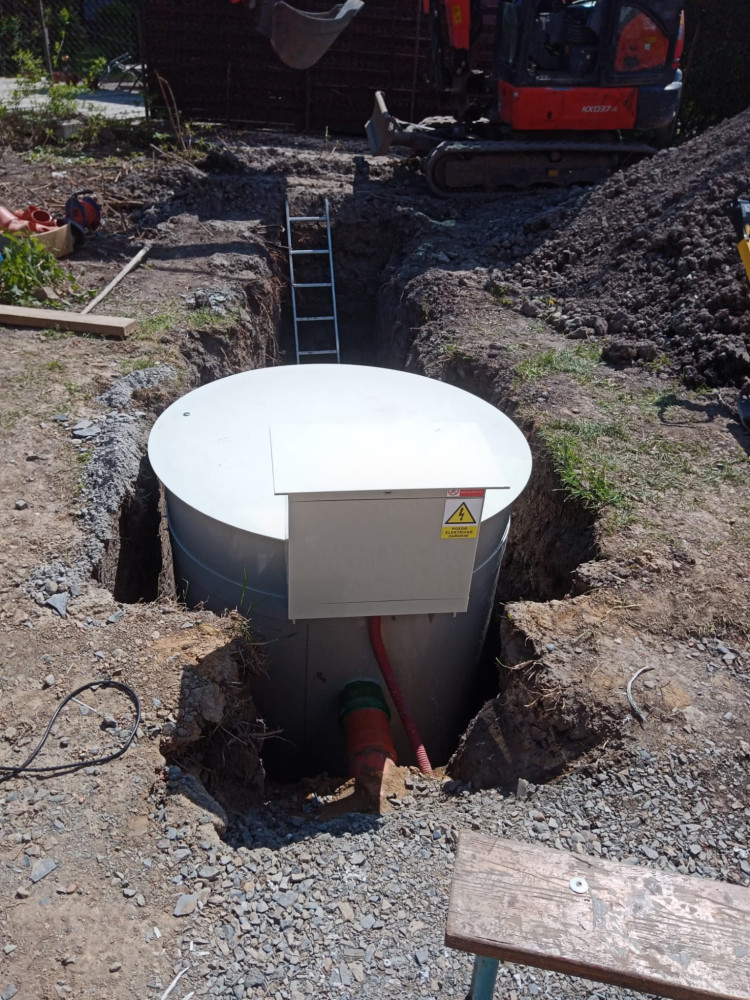

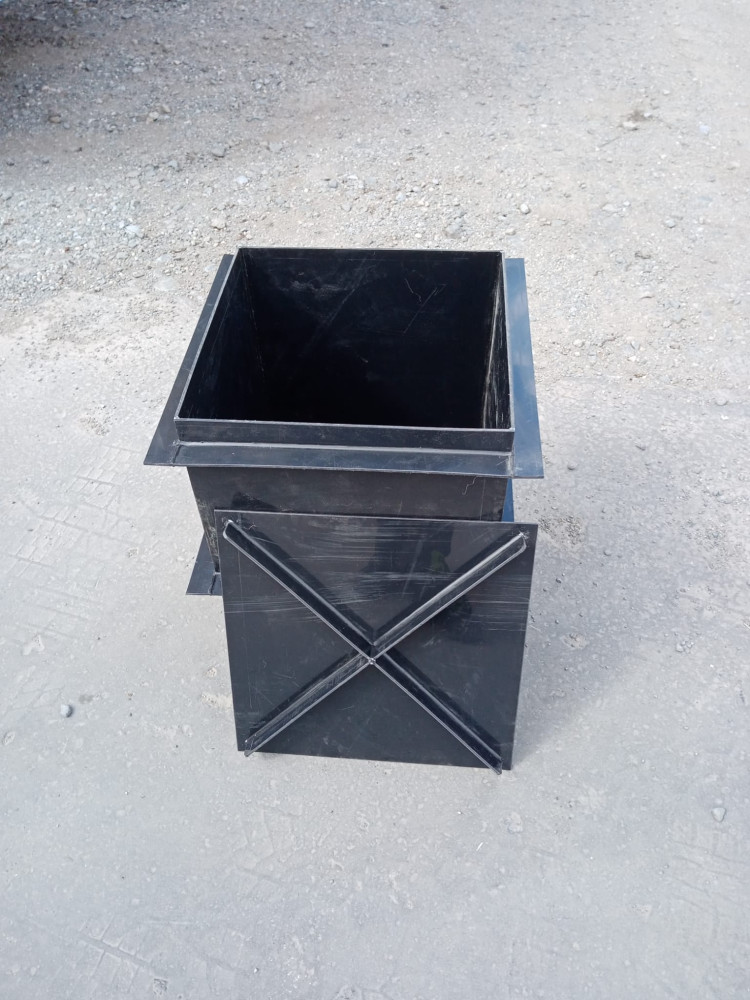

Použité dmychadlo spolu s jeho ovládáním (stejně jako ovládání čerpadla u typu COMFORT), jsou umístěny mimo prostor ČOV, a to buď přímo u ní ve zvlášť k tomuto účelu zhotovené plastové skříni (nad či pod terénem) nebo dle dispozic zákazníka. Kompresor je možno umístit maximálně 10-15 metrů od ČOV, a to buď v technické místnosti, sklepě nebo garáži. Kompresor je napojen na provzdušňovací systém ČOV přes vzduchové potrubí.
Napojení el. zařízení čistíren SILT vyžaduje kabel 3 x 2,5 CYKY včetně kabelu pro uzemnění.
SCHÉMA STAVEBNÍ PŘIPRAVENOSTI

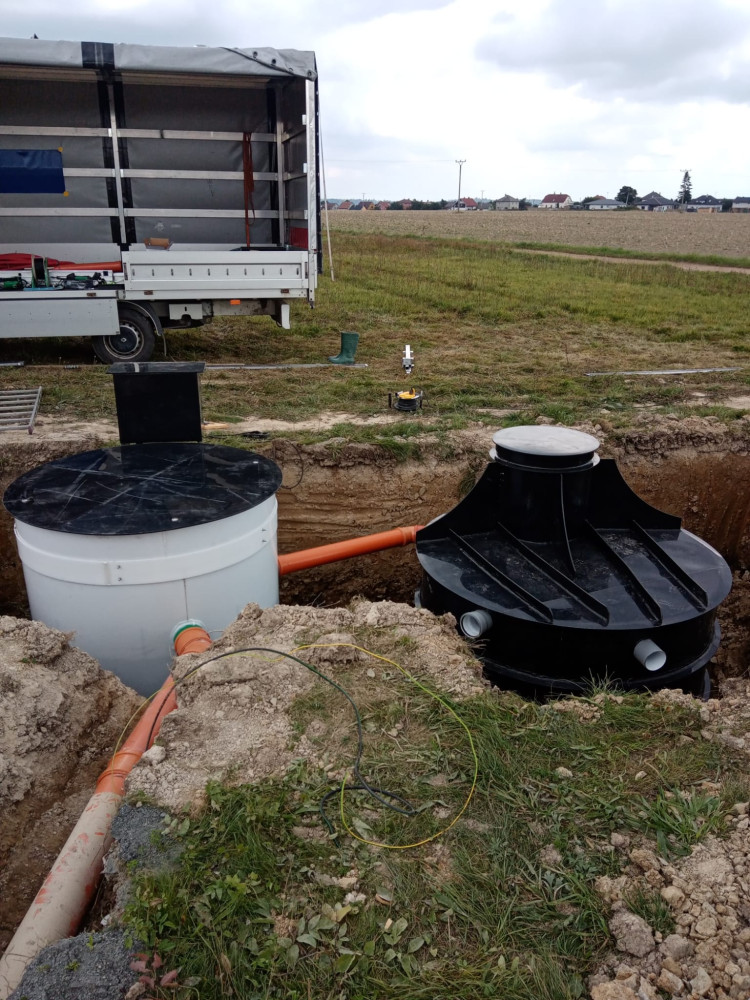

Jímky na dešťovou vodu

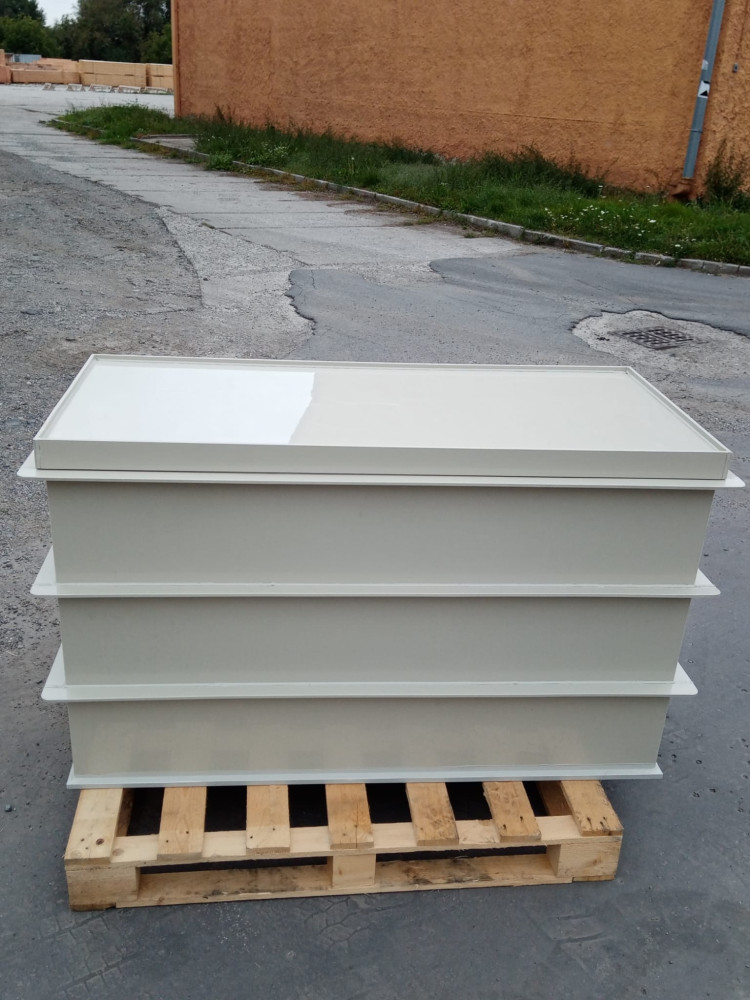

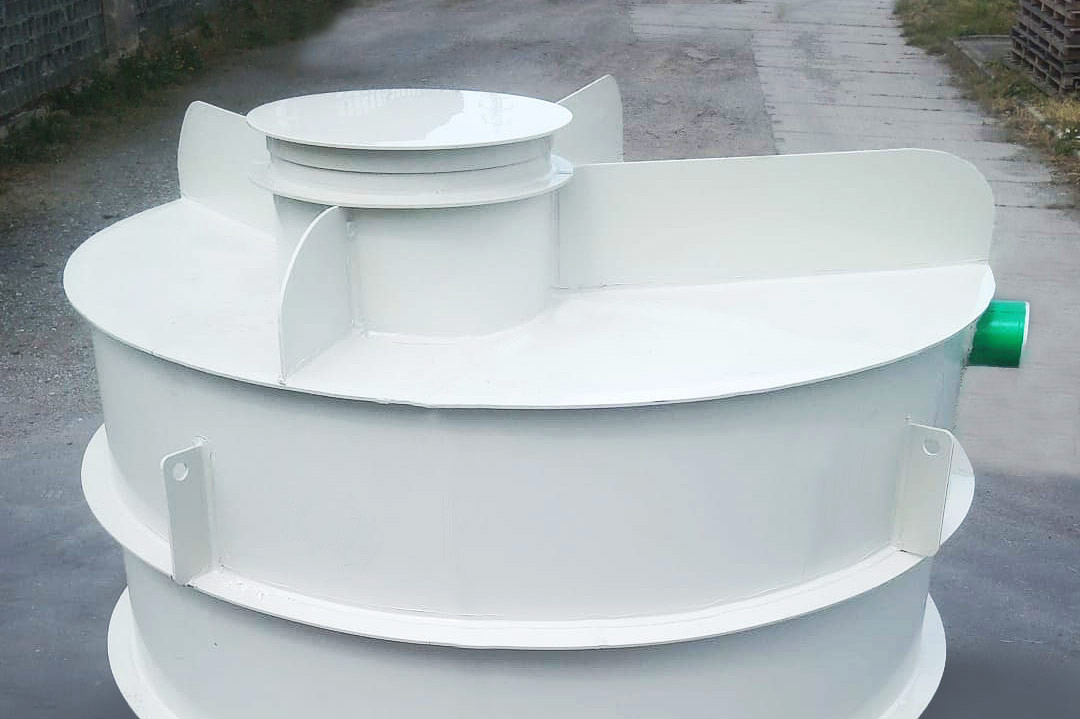

Jímky na dešťovou vodu vyrábíme z materiálu PP (polypropylen), desky extrudované se vstupní šachtou o průměru 60cm, výškou 40cm a poklopem. V případě výskytu spodní vody, doporučujeme jímku obetonovat.
Jímka
velikost | 2 m3 | 3 m3 | 4 m3 | 5 m3 | 6 m3 |
Rozměry cca | pr. 1200x1500 | pr. 1600x1500 | pr. 1800x1500 | pr. 2000x1500 | pr. 2200x1500 |
Tloušťka materiálu | 8 mm | 8 mm | 8 mm | 8 mm | 8 mm |

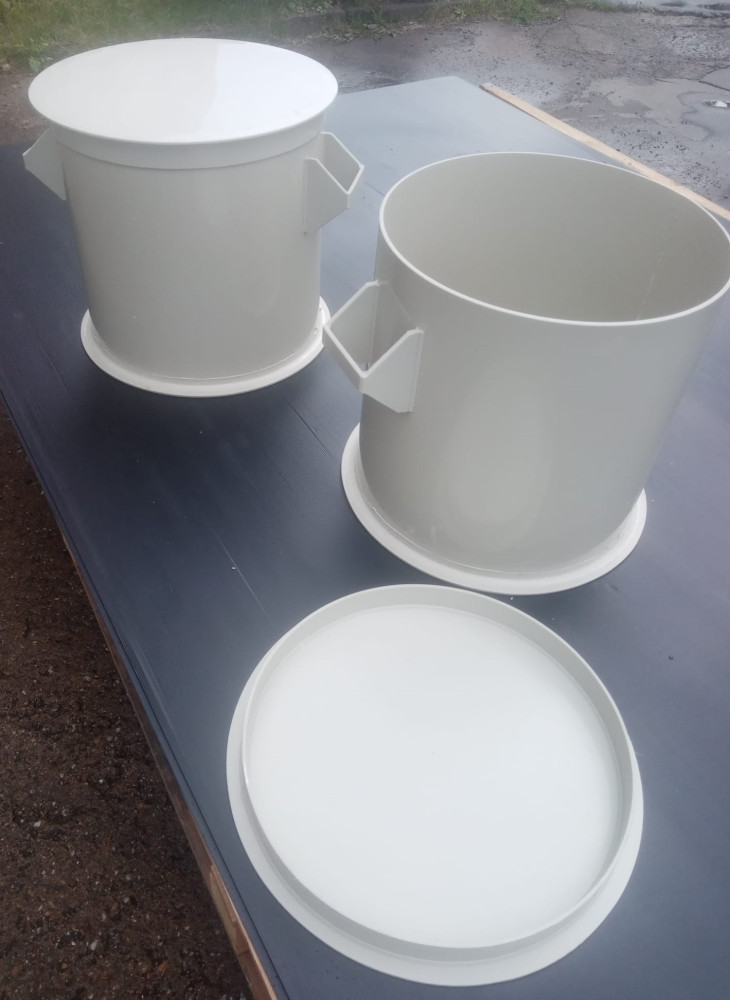

Dočišťovací filtry

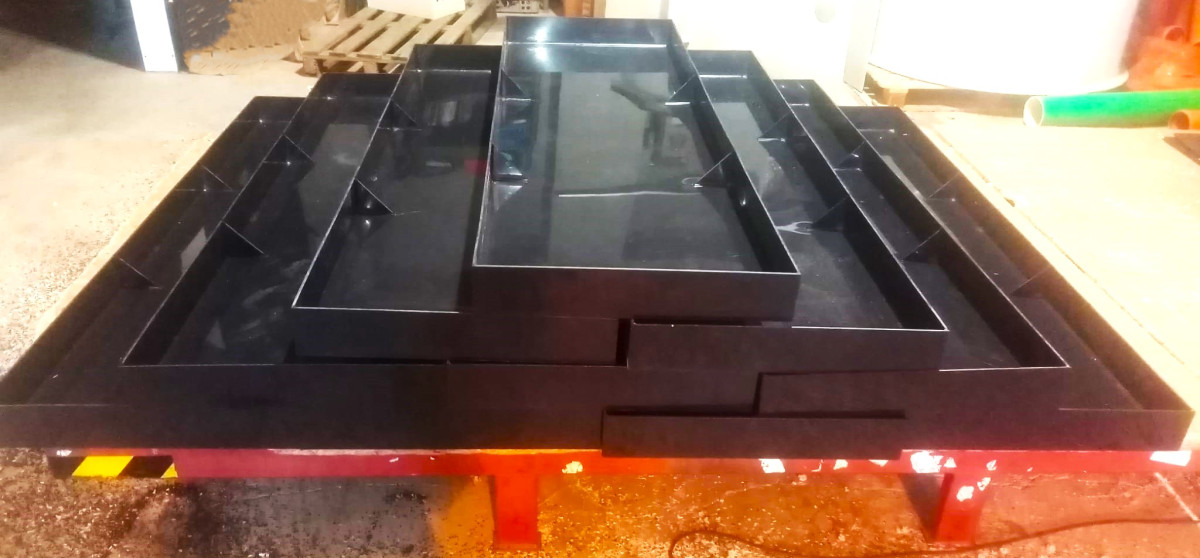

Jedná se o plastovou samonosnou nádrž vybavenou vysoce účinným plastovým filtračním roštem. Filtr zabezpečuje spolehlivou biofiltraci odpadní vody díky vysokému povrchu filtračních roštů umožňujících optimální rozvrstvení bakterií. Za současného vysokého „volného objemu“ (pouze 4 – 6% objemu zabírá rošt, zbylých 94 – 96% zabírá voda) je zabezpečeno jednosměrné laminární proudění vody, kdy na mezní vrstvě je nulová rychlost, čímž dochází k intenzivnímu usazování biomasy.
Použitá metoda stupňovité progresivní biofiltrace umožňuje mnohonásobné prodloužení retenčního času, tj. vysoká doba zdržení v systému, kdy následkem je vysoká účinnost čištění : BSK5 70 – 80%, CHSK 60%, NL 100%.
Využití
Výhody
Stavební připravenost
velikost | 2 | |
rozměr | Průměr 500 výška 1600 mm | Průměr 1000 výška 2500 mm |
výška nátoku (mm) | 100 | 200 |
výška odtoku (mm) | 1100/1200 | 2000 |

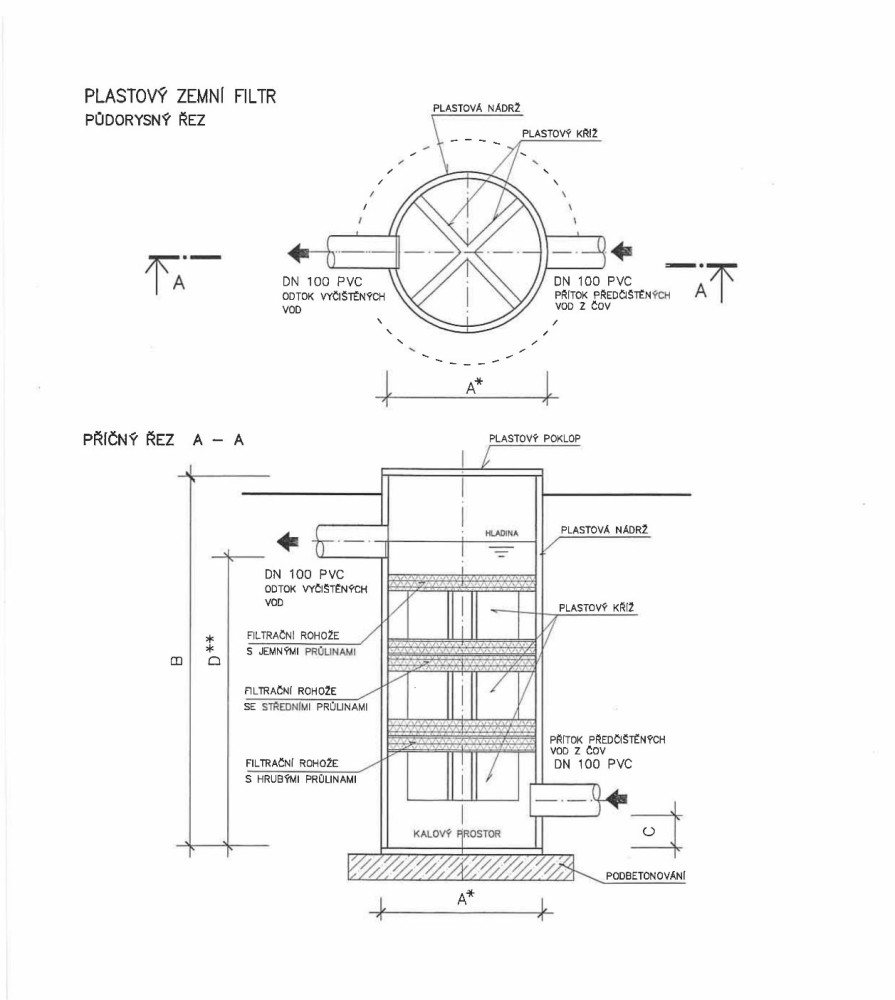

SCHÉMA FILTRU

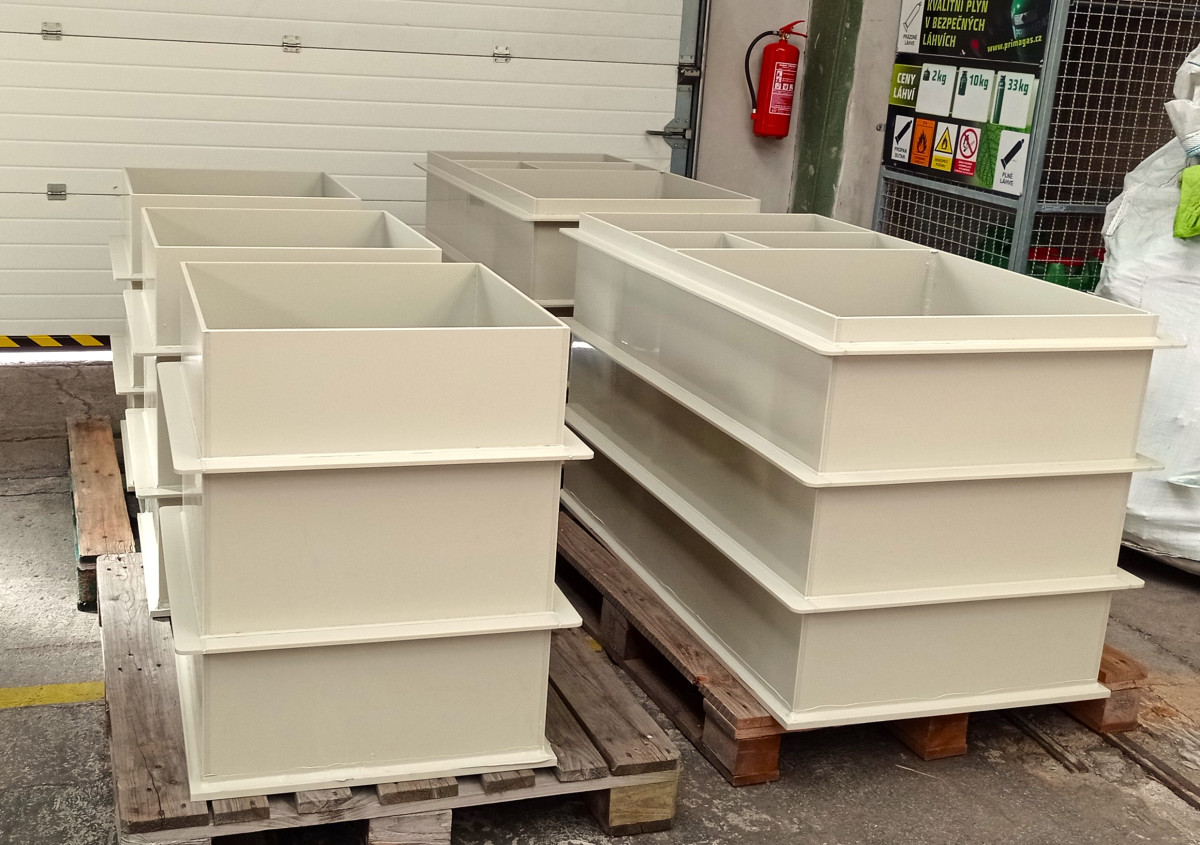

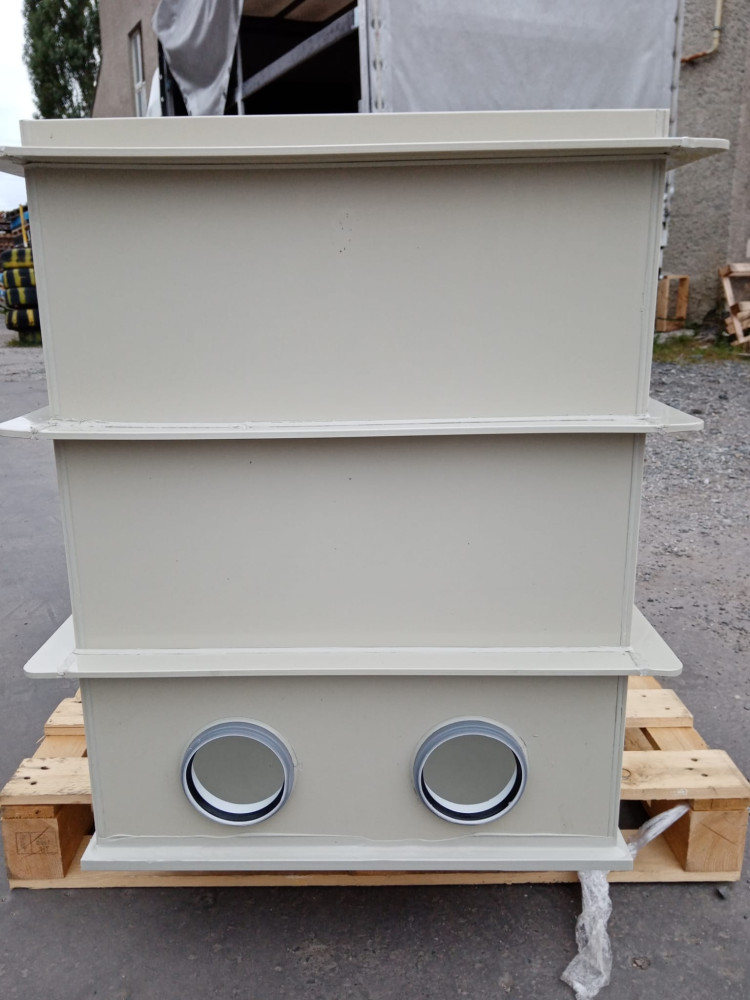

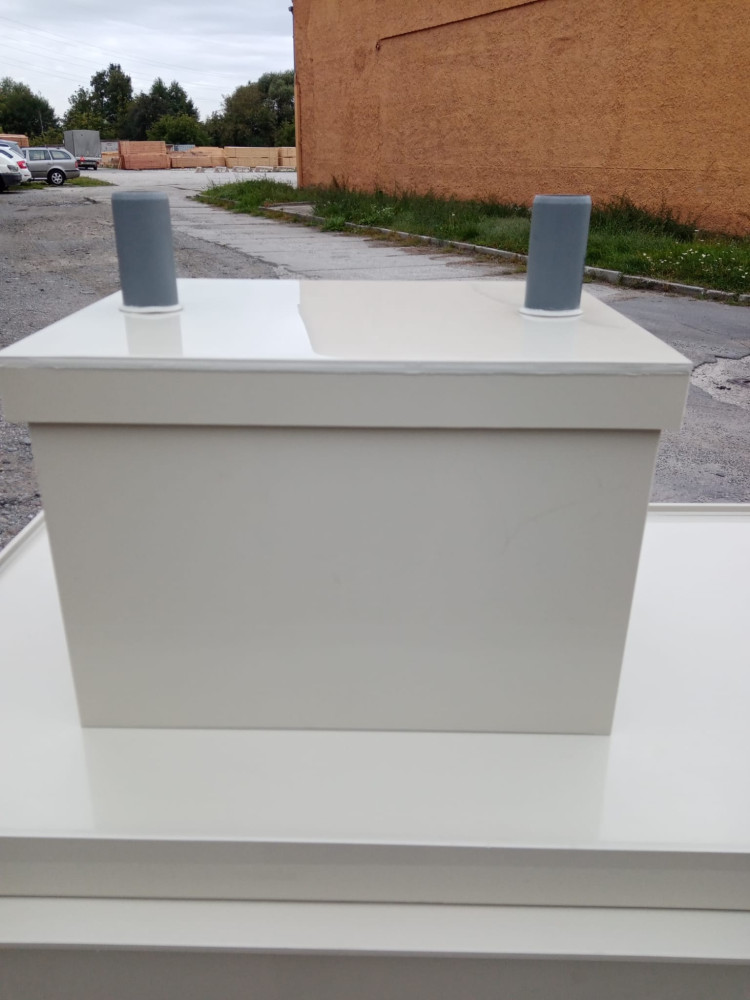

Lapák tuku

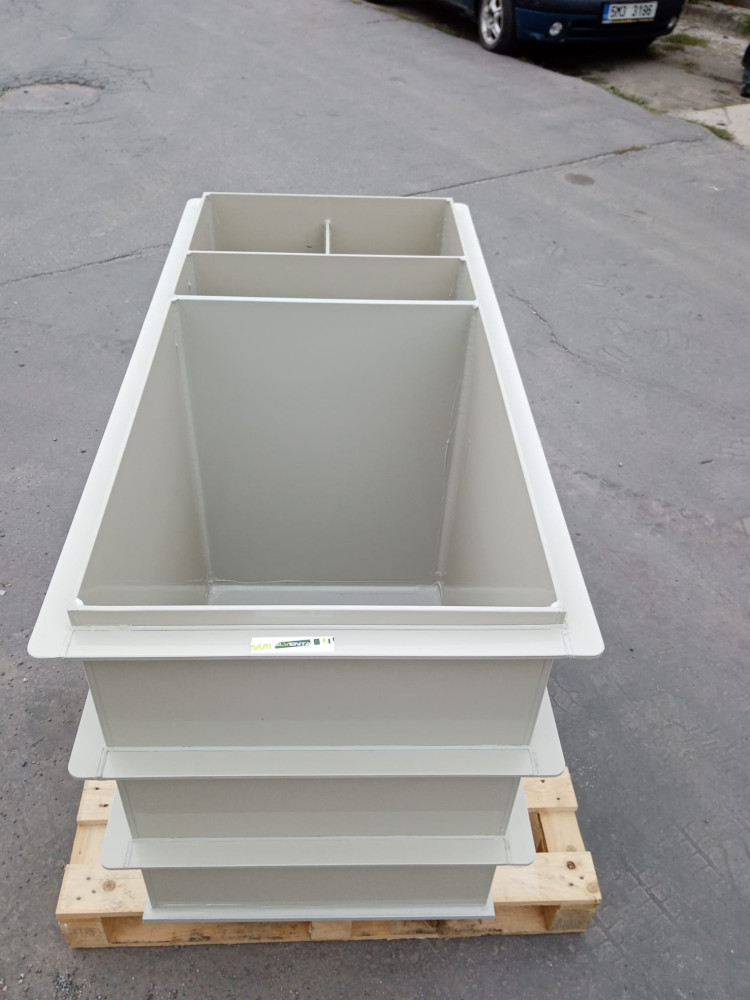

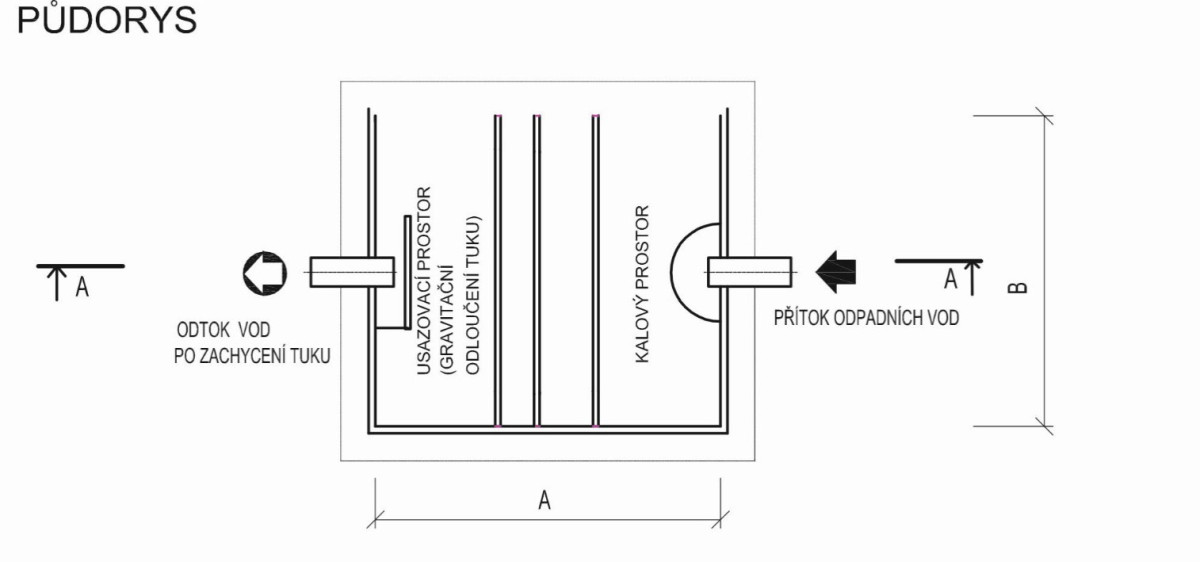

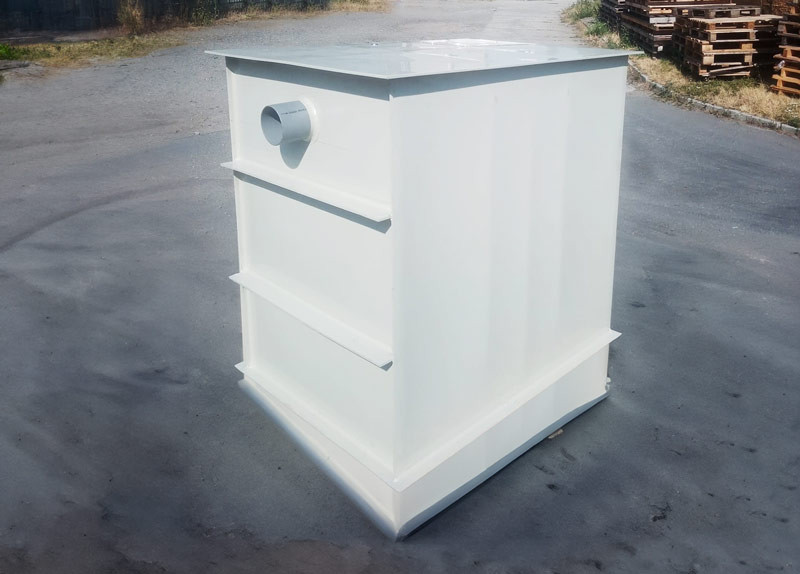

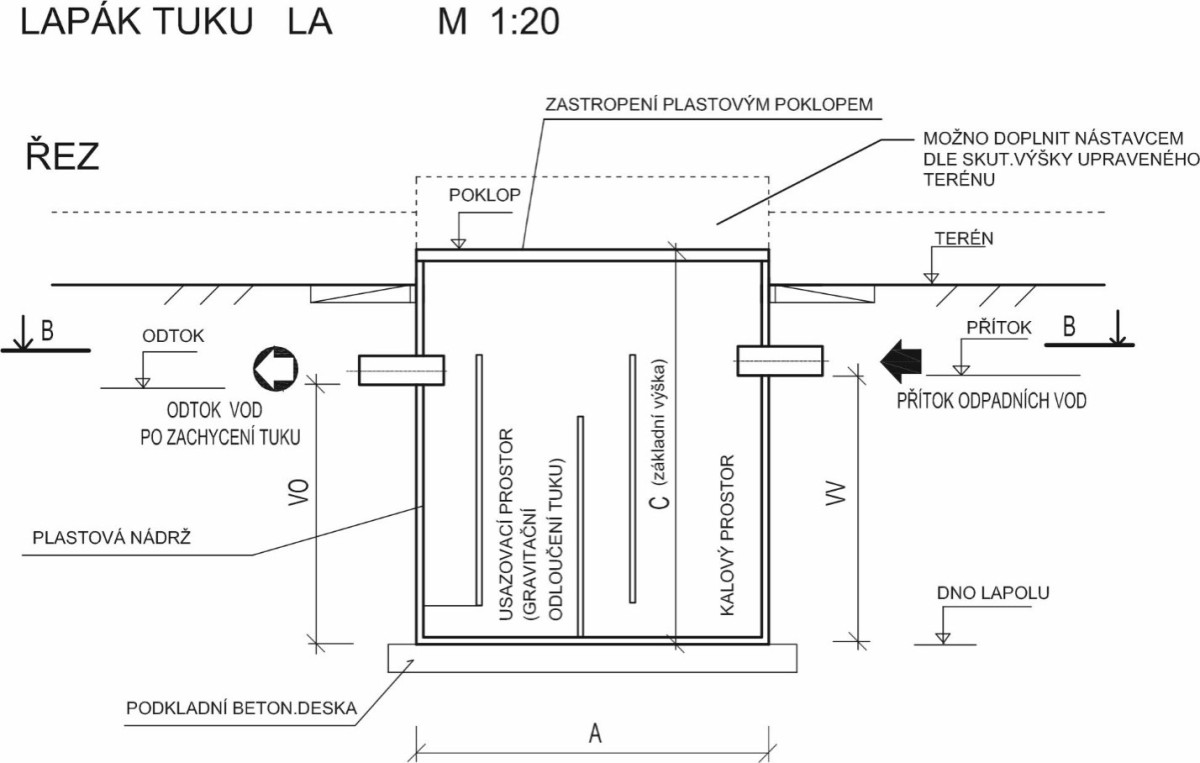

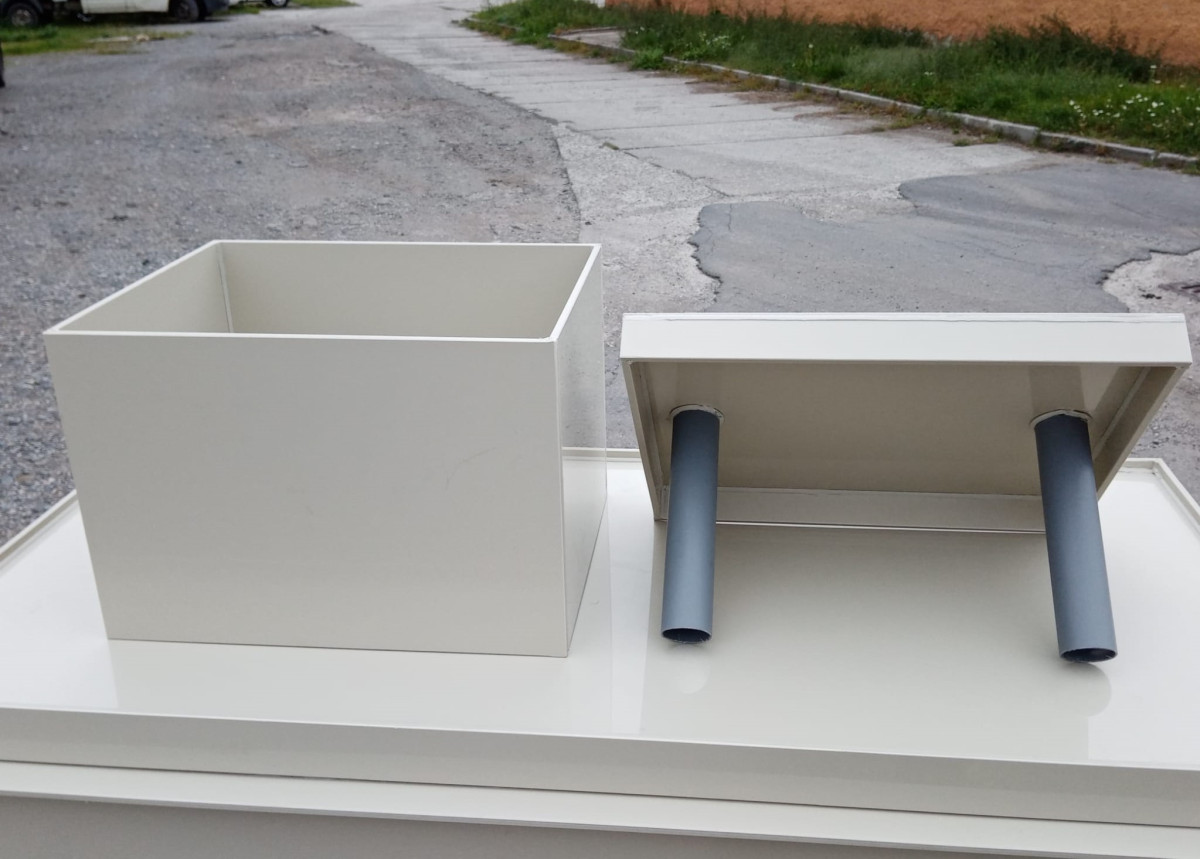

Lapák je tvořen plastovou nádrží, ve které jsou pomocí dělících stěn vytvořeny jednotlivé technické prostory.
Nátková část slouží k rozražení přítokového proudu vody a je tvořena usměrňovací stěnou, která má za úkol rozdělit rovnoměrně přítokový proud.
Usazovací prostor je určen k odsazení těžších částic v odpadní vodě a částečně i k odloučení plovoucích tuků a olejů. Těžší částice – sedimentovaný kal se shromažďuje na dně v usazovacím prostoru. Z usazovacího prostoru odtéká odpadní voda do prostoru (druhé části) sloužícího k odloučení tuků a olejů. Z odlučovacího prostoru je odpadní voda vedena do odtokové části, kde přes spodní otvor a odtokovou část odtéká z lapáku tuku voda zbavená tuku do oddílné splaškové kanalizace, která je zaústěna do nátokové jímky v ČOV.
velikost | LA-1 | LA-2 | LA-4 | LA-6 | LA-8 |
rozměry v mm | 1000 x 900 x 1000 | 1200 x 900 x 1200 | 1500 x 900 x 1200 | 1500 x 1160 x 2000 | 2000 x 1160 x 2000 |
SCHÉMA LAPÁKU

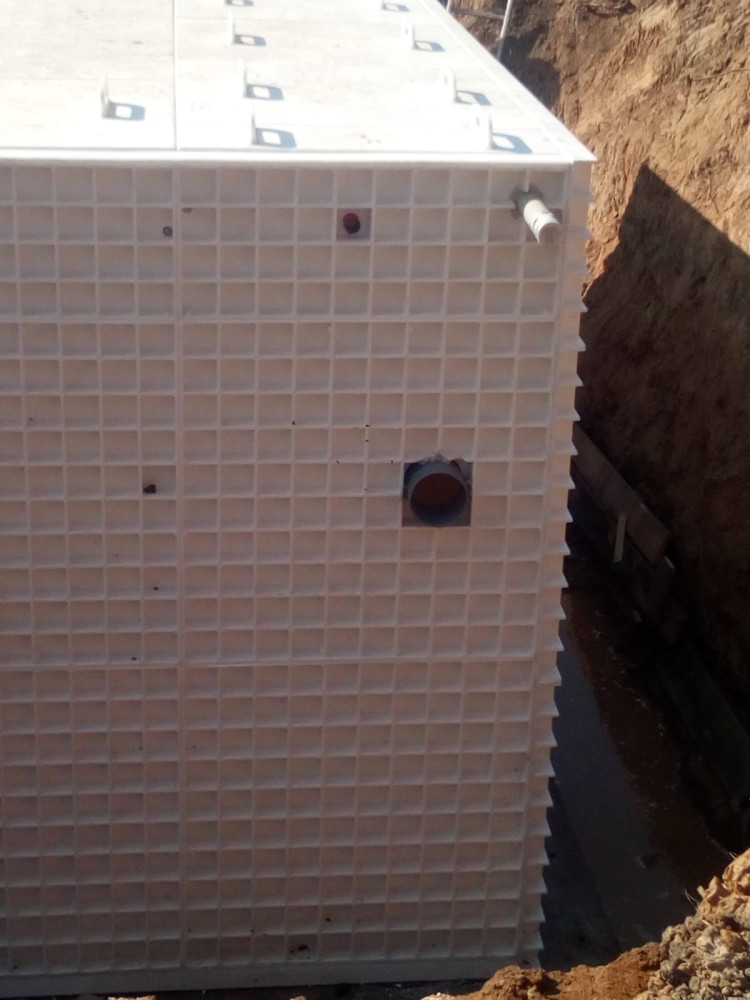

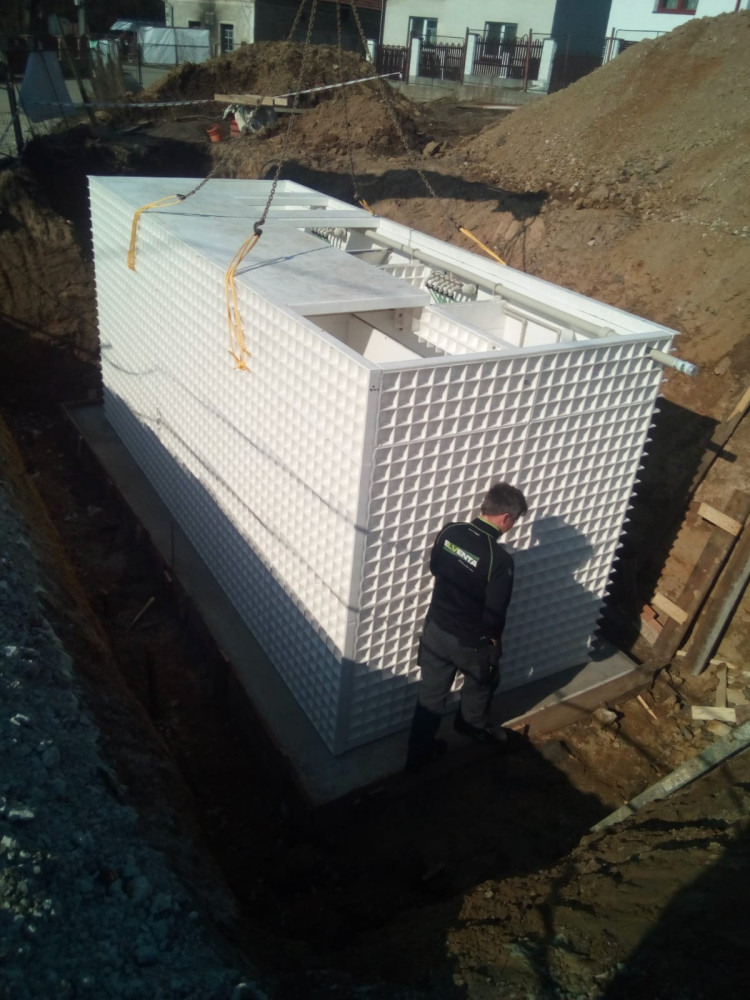

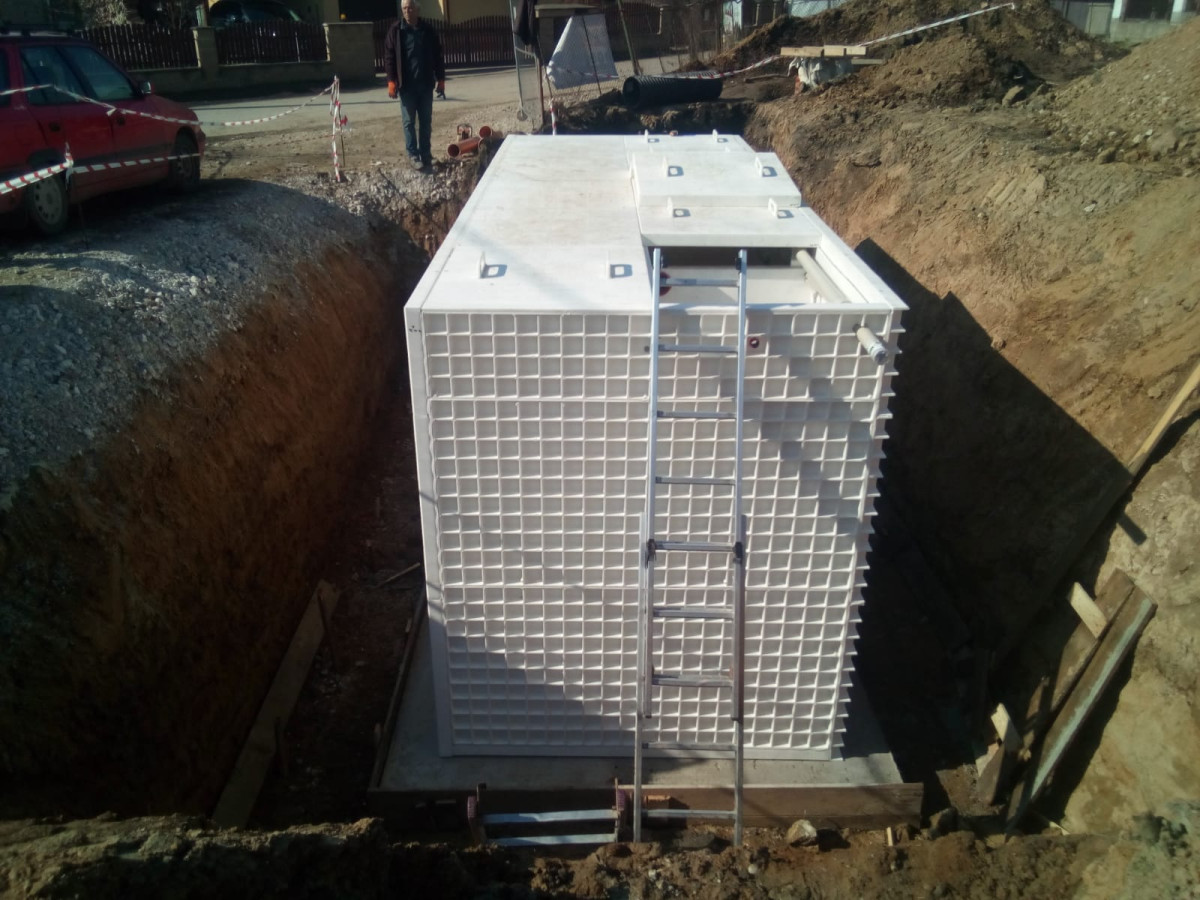

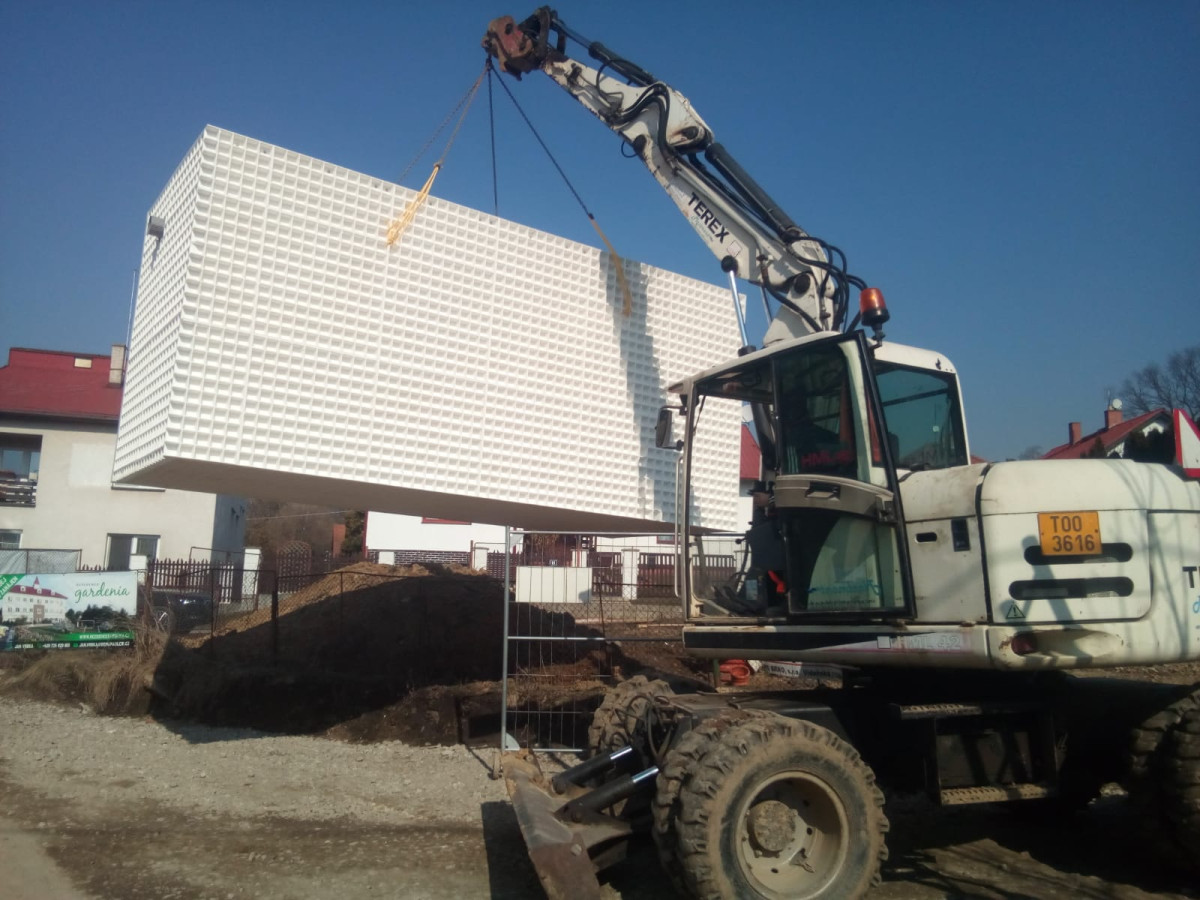

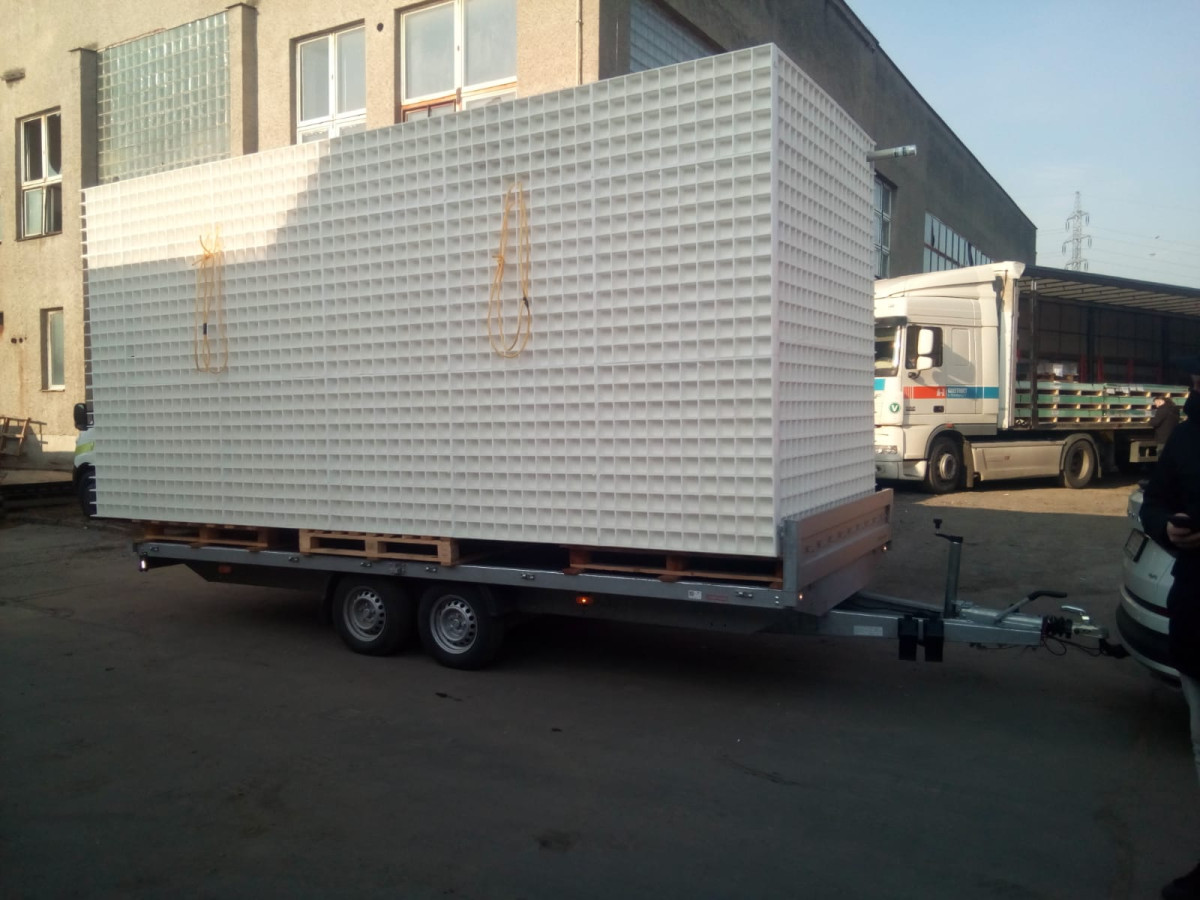

Čistírny SILT typové řady 40 – 500 EO jsou konstruovány jako plastové nádrže hranatého tvaru svařované z polypropylenových stěnových prvků o tloušťce 80 mm. Usazují se pod úroveň terénu na podkladní betonovou desku. Jedná se o aerobní čistírnu, kde je vzduch vháněn dmychadlem 230/400 V. Nátok je řešen buď gravitačně nebo přes zabudovanou čerpací jímku vybavenou kalovým čerpadlem 230 V, popř. 400 V. U čistírny se zabudovanou čerpací jímkou nehraje roli umístění gravitačního nátoku, který je možno situovat i níže než odtokovou hranu, max. 600 mm. Řešení s čerpací jímkou ve většině případů vystačí pouze s výškou ČOV v základní verzi, tedy bez použití nástavce. K ČOV dodávaný elektrorozvaděč je zpravidla umístěn v plastové skříni spolu s dmychadlem. Skříň může být vybavena světelnou signalizací poruchy.

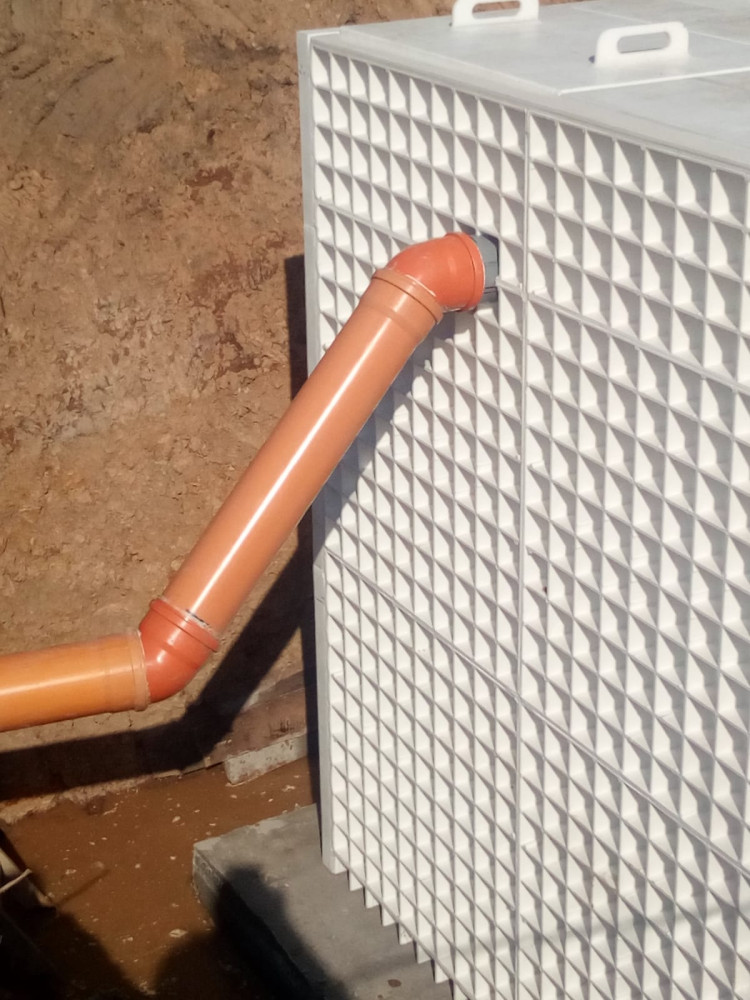

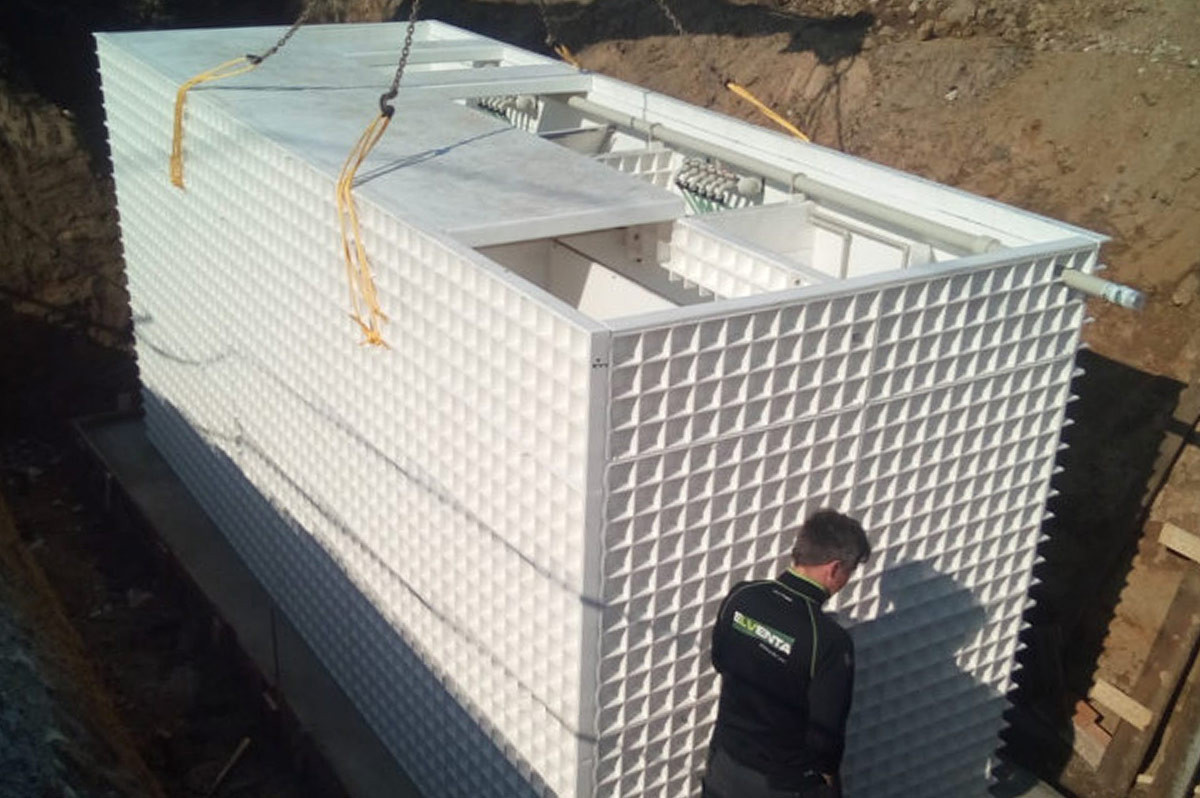

Stavební připravenost čistírny spočívá ve vyhloubení jámy příslušných rozměrů, která je cca o 500 mm na každé straně širší a vybetonování dna prostým betonem vyztuženým armovací sítí o tl. 200 mm. Po usazení ČOV a napojení nátokového a odtokového potrubí se čistírna obsype prosátou zeminou nebo pískem (nehutnit), popř. se celý plášť ČOV obezdí či obetonuje.
Postup obsypu :
Tento postup opakovat do úplného ukončení obsypových prací nebo betonování.
U typů ČOV od 250 EO je součástí ČOV řídící jednotka, která řídí automatický chod ČOV a Parshallův žlab s vyhodnocovací jednotkou. Nedílnou součástí je i lapák tuku a zahušťovač kalů.
Pro elektrické napojení ČOV je zapotřebí kabel 5x2,5 CYKY, který je přiveden do prostoru čistírny.

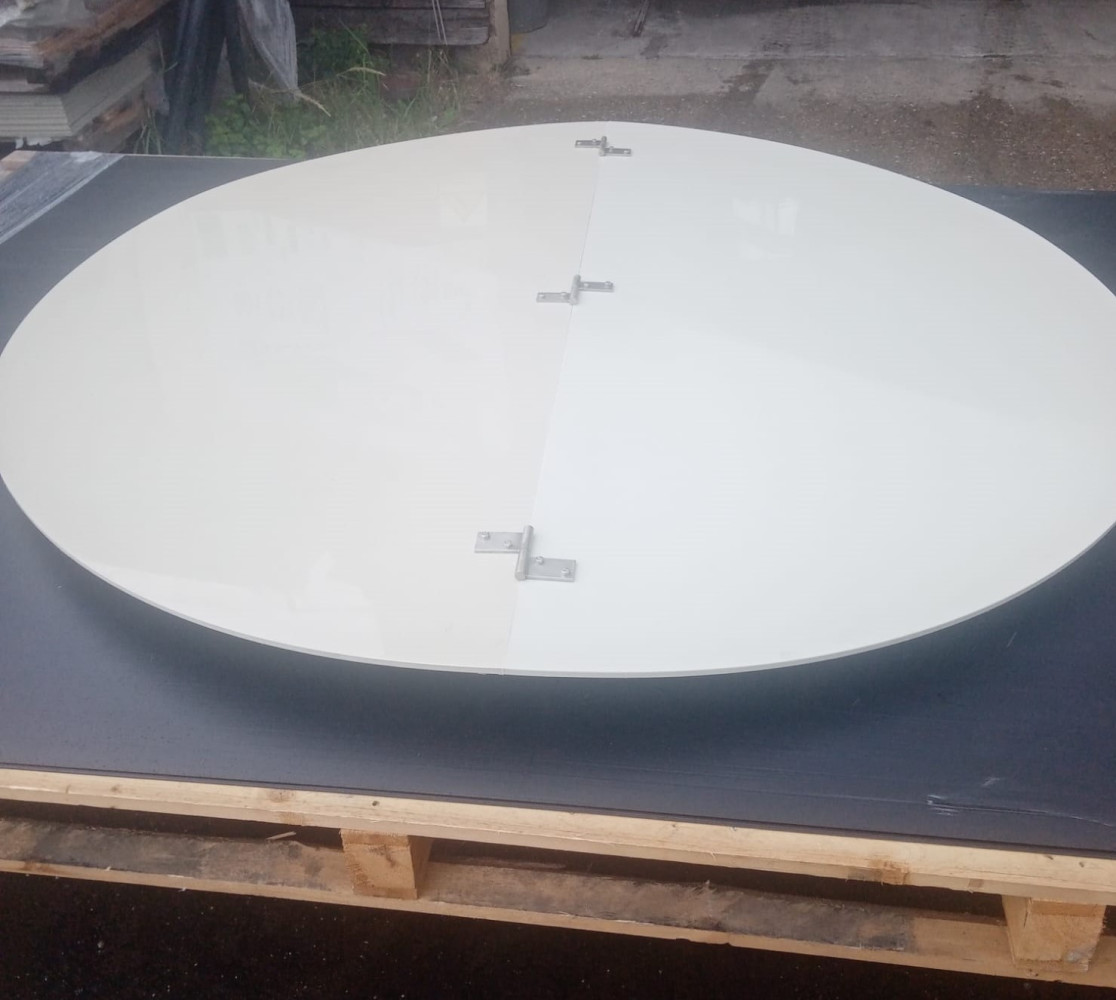

K ČOV je možno dodat nepochůzné, uzamykatelné plastové zastropení s nerezovými výztuhami.
Výbava ČOV
Technologie ČOV
Technické údaje
Typ | SILT 40 | SILT 60 | SILT 80 | SILT 100 | SILT 150 | |
Kapacita | EO | 15 - 50 | 25 - 70 | 30 - 90 | 50 - 140 | 50 - 190 |
Zatížení BSK5 | Kg/den | 0,9 – 3,0 | 1,5 – 4,2 | 1,8 – 6,0 | 3,0 – 8,4 | 3,0 – 9,0 |
Množství odpadní vody | m3/den | 4,0 – 9,0 | 5,0 – 12,0 | 7,2 – 15,0 | 10,0 – 21,0 | 10,0 – 25,5 |
Celková hmotnost | Kg | 950 | 1100 | 1200 | 1560 | 2150 |
Příkon dmychadla | kW | 0,200 | 0,450 | 0,550 | 1,000 | 1,200 |
Čerpadlo | kW | 800 | 800 | 800 | 800 | 800 |
Půdorys (mm) | a x b | 3500x2160 | 4500x2160 | 5500x2160 | 6000x2160 | 7000x2160 |
Výška nádrže (mm) | c | 3000 / * 2500 | 3000 / * 2500 | 3000 / * 2500 | 3500 / * 3000 | 3500 / * 3000 |
Výška hladiny (mm) | h | 2000 | 2000 | 2000 | 2500 | 2500 |
Výška nátoku (mm) | C1 | 2300 | 2300 | 2300 | 2800 | 2800 |
Výška odtoku (mm) | d | 2000 | 2000 | 2000 | 2500 | 2500 |
* výška nádrže v případě varianty se zabudovanou čerpací jímkou
Průměr nátokové a odtokové kanalizační roury:
SILT 40 – 150 – minimální DN 150
SILT 200 – 500 - minimální DN 200
Počet kontejnerů:
SILT 200 – 350 ….. 2 ks
SILT 400 – 450 ….. 3 ks
SILT 500 …. 4 ks
Pro SILT 200 – 500 se rozměry a velikost ČOV zpracují dle geologických a nátokových poměrů.
